Danfoss VLT HVAC Drive FC-102P30KT2 [161/254] Уведомление
![Danfoss VLT HVAC Drive FC-102P30KT2 [161/254] Уведомление](/views2/1559643/page161/bga1.png)
*Вход функции безопасного отключения крутящего момента (STO) доступен только с функцией безопасного
отключения крутящего момента
Очень большая длина кабелей управления и кабелей аналоговых сигналов может иногда служить причиной
образования контуров заземления для токов частотой 50/60 Гц, обусловленных помехами от кабелей сети
электропитания.
В таком случае следует разорвать экран кабеля или установить между экраном и шасси конденсатор емкостью 100
нФ.
Цифровые и аналоговые входы и выходы следует подключать к общим входам (клеммы 20, 55, 39) отдельными
проводами, чтобы исключить влияние токов заземления из обеих групп на другие группы. Например, переключение
цифрового входа создает помехи для сигнала аналогового входа.
УВЕДОМЛЕНИЕ
Кабели управления должны быть экранированными.

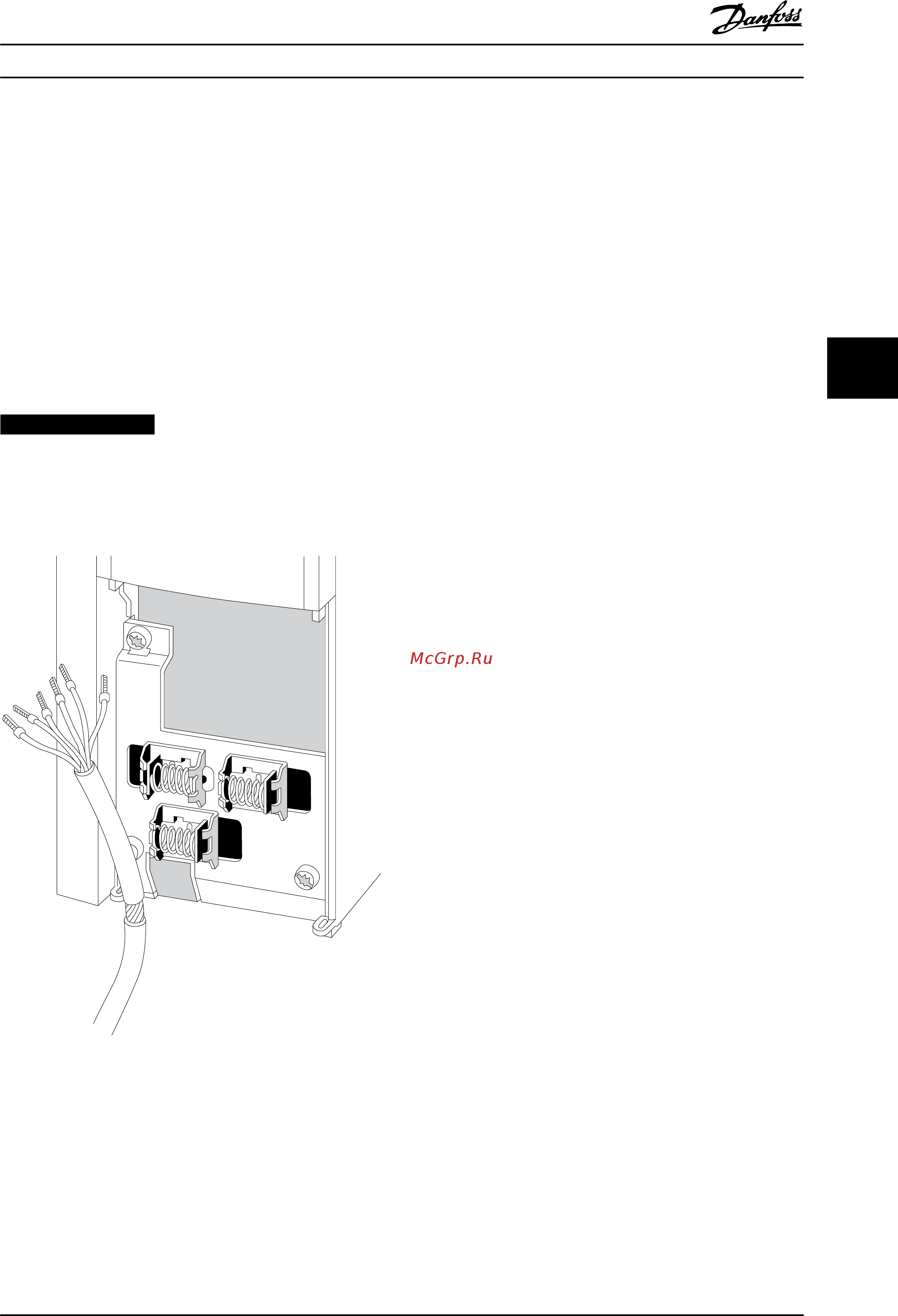

Чтобы присоединить экран к развязывающей панели преобразователя частоты для кабелей управления, используйте
зажим из пакета с комплектом принадлежностей.
130BT340.10
Рисунок 5.90 Экранированный кабель управления
Монтаж
Руководство по проектированию VLT
®
HVAC Drive FC 102
MG16C150 — Вер. 13–01–2014 159
5 5
