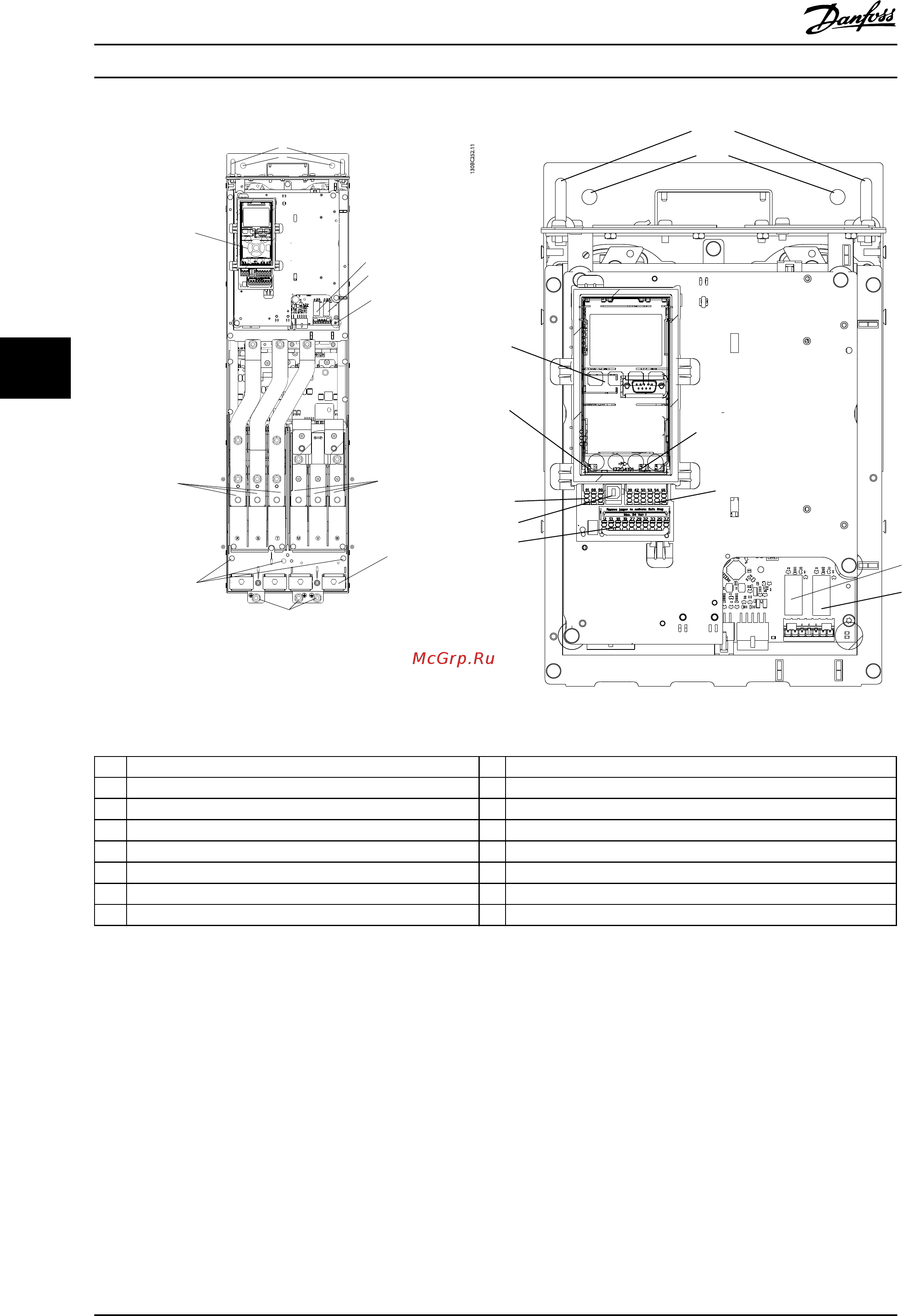

Внутренние компоненты корпуса типоразмера D
130BC252.11
1
15
14
8
9
12
13 (IP 20/Chassis)
13
(IP 21/54
NEMA 1/12)
11
10
16
Рисунок 5.53 Внутренние компоненты корпуса
типоразмера D
130BC301.11
1
2
3
4
5
6
7
8
9
10
11
Рисунок 5.54 Крупный план: LCP и функции управления
1
LCP (панель местного управления) 9 Реле 2 (04, 05, 06)
2 Разъем шины последовательной связи RS-485 10 Транспортное кольцо
3 Цифровой вход/выход и питание 24 В 11 Монтажное отверстие
4 Разъем аналогового входа/выхода 12 Кабельный зажим (защитное заземление)
5 USB-разъем 13 Заземление (зануление)
6 Клеммный переключатель шины последовательной связи 14 Выходные клеммы двигателя 96 (U), 97 (V), 98 (W)
7 Аналоговые выключатели (A53), (A54) 15 Входные клеммы сети 91 (L1), 92 (L2), 93 (L3)
8 Реле 1 (01, 02, 03)
Таблица 5.42 Пояснения к Рисунок 5.53 и Рисунок 5.54
Монтаж
Руководство по проектированию VLT
®
HVAC Drive FC 102
128 MG16C150 — Вер. 13–01–2014
55
