Расположение клемм — шкаф дополнительных устройств (F3 и F4)
При планировании подвода кабелей имейте в виду, что клеммы расположены так, как показано на приведенных ниже
чертежах.
1 2 3
4
0.0[0.00]
76.4[3.01]
128.4[5.05]
119.0[4.69]
171.0[6.73]
294.6[11.60]
344.0[13.54]
3639[14.33]
438.9[17.28]
75.3[2.96]
150.3[5.92]
154.0[6.06]
219.6[18.65]
0.0[0.00]
244.4[9.62]
244.4[1.75]
939.0[36.97]
1031.4[40.61]
0.0[0.00]
134.6[5.30]
130BA851.12
0.0[1.75]

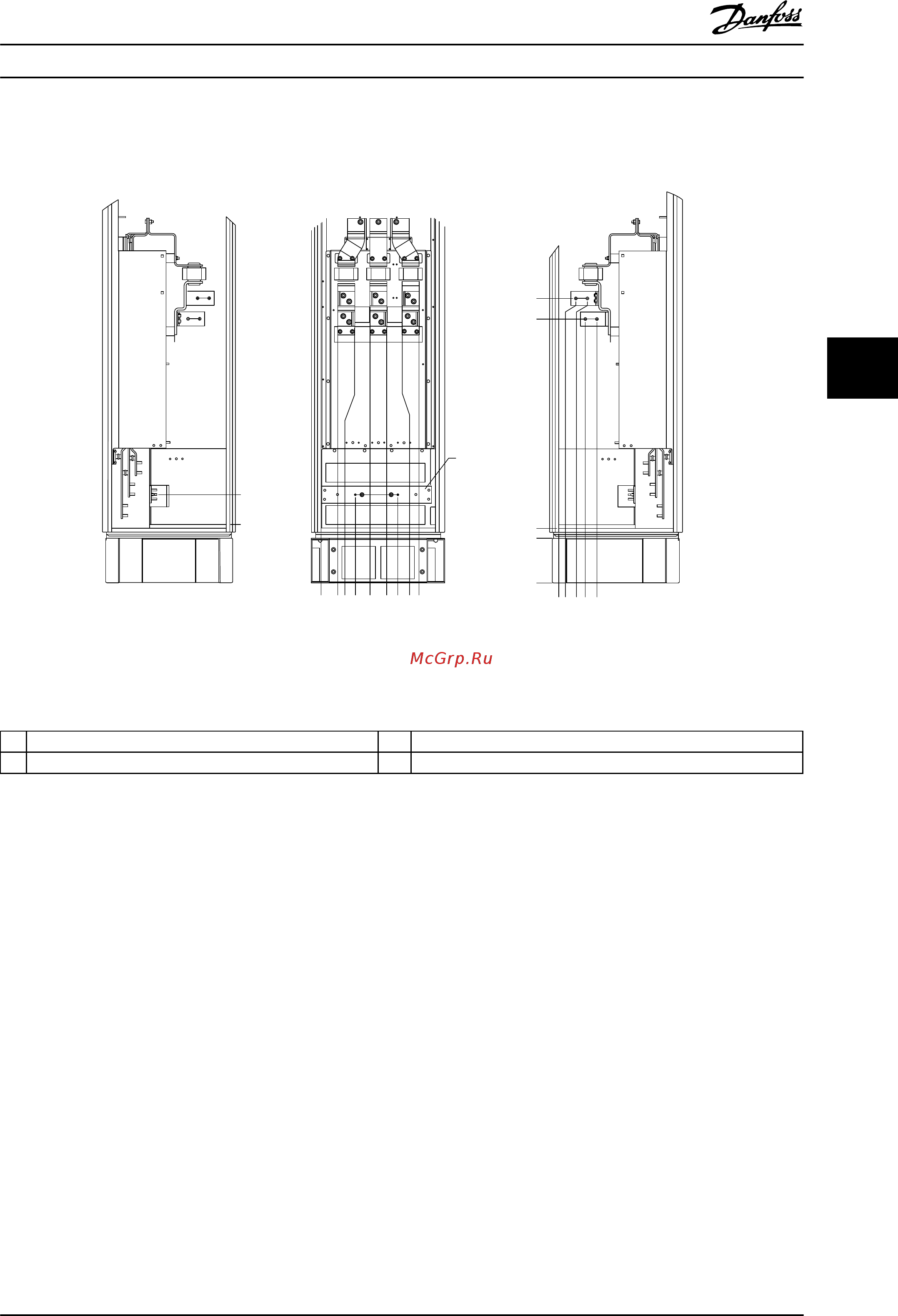

Рисунок 5.79 Расположение клемм — шкаф дополнительных устройств. Панель уплотнений расположена на 42 мм ниже
уровня 0.
1
Левая сторона 3 Правая сторона
2 Передняя сторона 4 Шина заземления
Таблица 5.60 Пояснения к Рисунок 5.79
Монтаж
Руководство по проектированию VLT
®
HVAC Drive FC 102
MG16C150 — Вер. 13–01–2014 149
