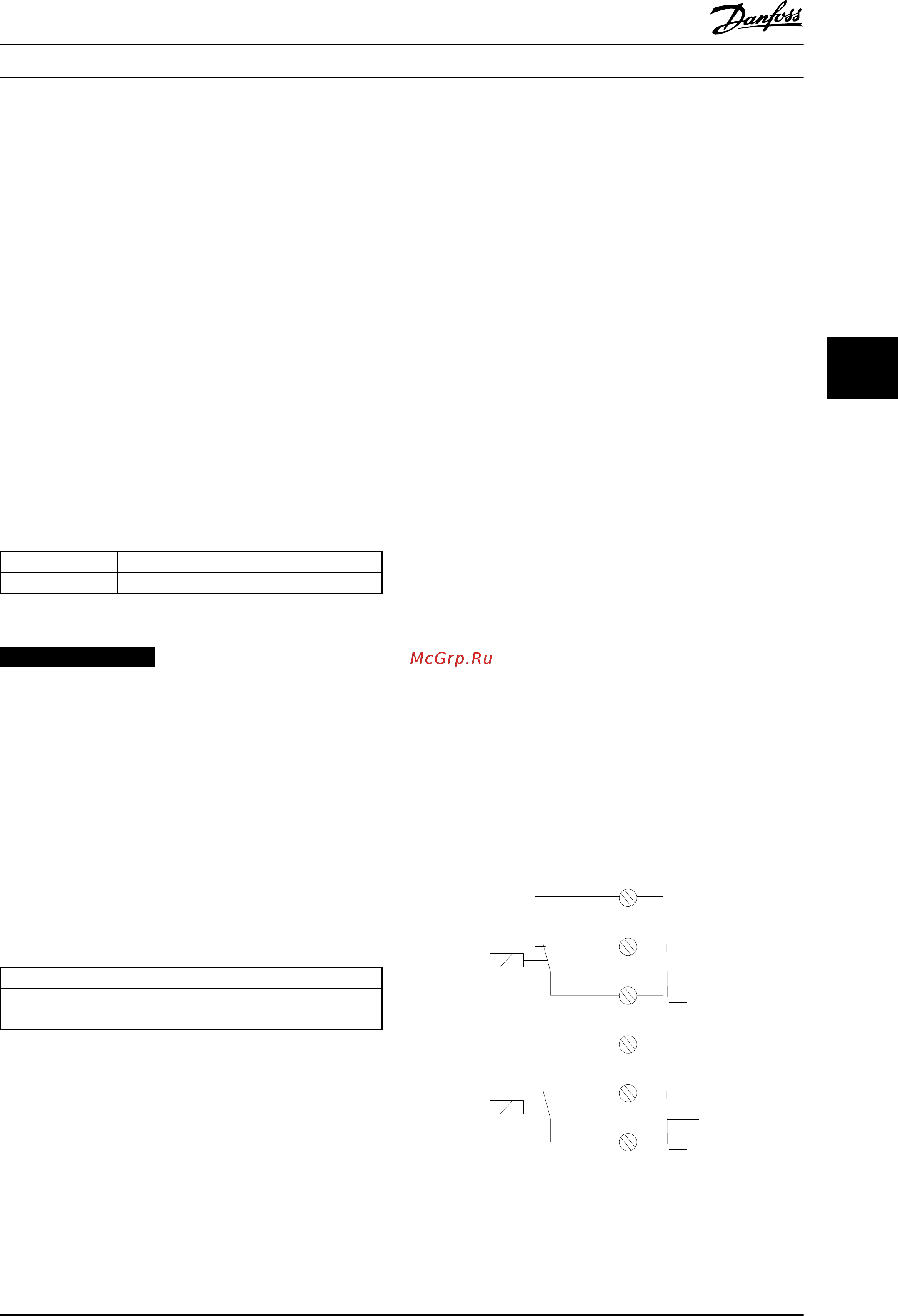

5.4.4 Термореле тормозного резистора
Момент затяжки: 0,5–0,6 Н·м
Размер винтов: M3
Этот вход может использоваться для контроля
температуры тормозного резистора, подключенного
снаружи. Если вход между клеммами 104 и 106
замыкается, преобразователь частоты отключается с
предупреждением/аварийным сигналом 27 «Тормозной
IGBT». Если соединение между клеммами 104 и 105
замыкается, преобразователь частоты отключается с
предупреждением/аварийным сигналом 27 «Тормозной
IGBT».
Установите реле KLIXON с нормально замкнутыми
контактами. Если данная функция не используется,
замкните клеммы 106 и 104 накоротко.
Нормально замкнутый: 104–106 (перемычка установлена
на заводе-изготовителе)
Нормально разомкнутый: 104–105
Номер клеммы Функция
106, 104, 105 Термореле тормозного резистора.
Таблица 5.79 Клеммы для термореле тормозного резистора
УВЕДОМЛЕНИЕ
Если температура тормозного резистора становится
слишком высокой и срабатывает термореле,
торможение двигателя преобразователем частоты
прекращается. Двигатель начинает останавливаться
выбегом.
5.4.5 Питание внешнего вентилятора
В случае питания преобразователя частоты постоянным
током или если вентилятор должен работать
независимо от источника питания, может быть
использован внешний источник питания. Подключение
выполняется на силовой плате питания.
Номер клеммы Функция
100, 101
102, 103
Вспомогательное питание S, T
Внутреннее питание S, T
Таблица 5.80 Клеммы питания внешнего вентилятора
С помощью разъема, находящегося на силовой плате
питания выполняется подключение напряжения питания
для вентиляторов охлаждения. При поставке с завода-
изготовителя вентиляторы подключены для питания от
обычной сети переменного тока (установлены
перемычки между клеммами 100–102 и 101–103). Если
требуется перейти на внешнее питание, необходимо
удалить указанные перемычки и подключить питание к
клеммам 100 и 101. Для защиты используйте
предохранители на 5 ампер. В установках стандарта UL
используйте предохранитель LittelFuse KLK-5 или
эквивалентный.
5.4.6
Выход реле для корпусов
типоразмера D
Реле 1
•
Клемма 01: общая
•
Клемма 02: нормально разомкнутый контакт,
400 В перем. тока
•
Клемма 03: нормально замкнутый контакт, 240
В перем. тока
Реле 2
•
Клемма 04: общая
•
Клемма 05: нормально разомкнутый контакт,
400 В перем. тока
•
Клемма 06: нормально замкнутый контакт, 240
В перем. тока
Реле 1 и 2 программируются в 5-40 Function Relay,
5-41 On Delay, Relay и 5-42 Off Delay, Relay.
Используйте дополнительный модуль MCB 105 в
качестве дополнительных выходов реле.
130BC554.10
relay1
relay2
03
02
240Vac, 2A
01
06
05
04
240Vac, 2A
400Vac, 2A
400Vac, 2A
Рисунок 5.97 Дополнительные выходы реле в корпусах
типоразмера D
Монтаж
Руководство по проектированию VLT
®
HVAC Drive FC 102
MG16C150 — Вер. 13–01–2014 167
