5.2.8 Подключение электропитания, 12-импульсные преобразователи частоты
УВЕДОМЛЕНИЕ
Вся система кабелей должна соответствовать государственным и местным нормам и правилам в отношении
сечения кабелей и температуры окружающей среды. Применения UL требуют использования медных
проводников, рассчитанных на 75 °C. В применениях, не сертифицированных согласно UL, могут использоваться
медные проводники, рассчитанные на 75 и 90 °C.
Разъемы для силовых кабелей расположены как показано на Рисунок 5.81. Сечения кабелей должны соответствовать
номинальным токовым нагрузкам и местным нормативам. Для правильного определения размеров поперечного
сечения и длины кабеля двигателя см. глава 8.1 Общие технические требования.
Если блок не имеет встроенных предохранителей, для защиты преобразователя частоты следует использовать
рекомендуемые плавкие предохранители. Рекомендуемые предохранители указаны в глава 5.2.9 Предохранители .
Всегда проверяйте соответствие плавких предохранителей местным нормам и правилам.
Подключение сети осуществляется через сетевой выключатель, если он входит в комплект поставки.
6 Phase
power
input
130BB693.10
91-1 (L1-1)
92-1 (L2-1)
93-1 (L3-1)
91-2
92-2
93-2
95 PE
(L2-2)
(L1-2)
(L3-2)

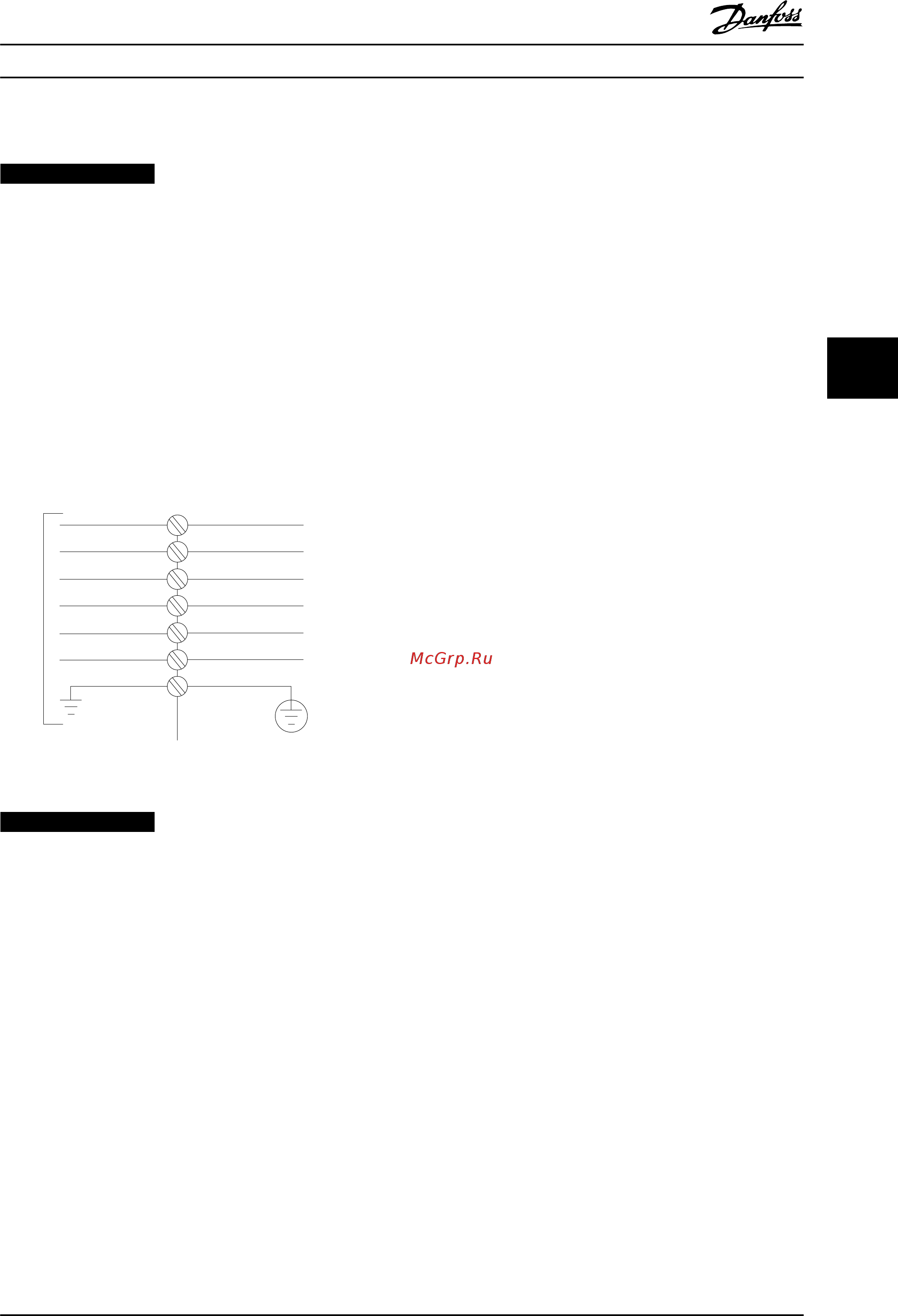

Рисунок 5.81 Подключение сети
УВЕДОМЛЕНИЕ
Для получения дополнительных сведений см. глава 5.7 Монтаж с учетом требований ЭМС.
Монтаж
Руководство по проектированию VLT
®
HVAC Drive FC 102
MG16C150 — Вер. 13–01–2014 151
