7 Установка и настройка
7.1 Установка и настройка
RS-485 представляет собой двухпроводный интерфейс
шины, совместимый с топологией многоабонентской
сети, т. е. узлы могут подключаться как шина или через
ответвительные кабели от общей магистральной линии.
Всего к одному сегменту сети может быть подключено
до 32 узлов.
Сегменты сети разделены ретрансляторами. Следует
иметь в виду, что каждый ретранслятор действует как
узел внутри сегмента, в котором он установлен. Каждый
узел в составе данной сети должен иметь уникальный
адрес, не повторяющийся в остальных сегментах.
Замкните каждый сегмент на обоих концах, используя
либо конечный переключатель (S801) преобразователей
частоты, либо оконечную резисторную схему со
смещением. Всегда используйте экранированную витую
пару (STP) и следуйте общепринятым способам монтажа.
Важно обеспечить низкий импеданс при заземлении
экрана в каждом узле. Присоедините экран к
заземлению, обеспечив максимально возможную
площадь контакта с помощью кабельного зажима или
проводящего кабельного уплотнения. Если необходимо,
используйте кабели выравнивания потенциалов для
создания одинакового потенциала по всей сети,
особенно в установках с кабелями большой длины.
Для предотвращения несогласования импедансов
всегда используйте во всей сети кабели одного типа.
Подключайте двигатель к преобразователю частоты
экранированным кабелем.
Кабель: Экранированная витая пара (STP)
Импеданс: 120 Ом
Длина кабеля: не более 1200 м (включая ответвительные
линии)
Не более 500 м между станциями
Таблица 7.1 Технические характеристики кабелей двигателя
7.1.1
Подключение сети
При помощи стандартного интерфейса RS-485 к одному
контроллеру (или главному устройству) могут быть
подключены один или несколько преобразователей
частоты. Клемма 68 соединяется с сигнальным
проводом P (TX+, RX+), а клемма 69 — с сигнальным
проводом N (TX-,RX-). См. глава 5.6.2 Подключение
защитного заземления глава 5.7.3 Заземление
экранированных/защищенных кабелей управления
Если к главному устройству подключается более одного
преобразователя частоты, используется параллельное
соединение.
130BA060.11
68 69 68 69 68 69
RS 485
RS 232
USB
+
-

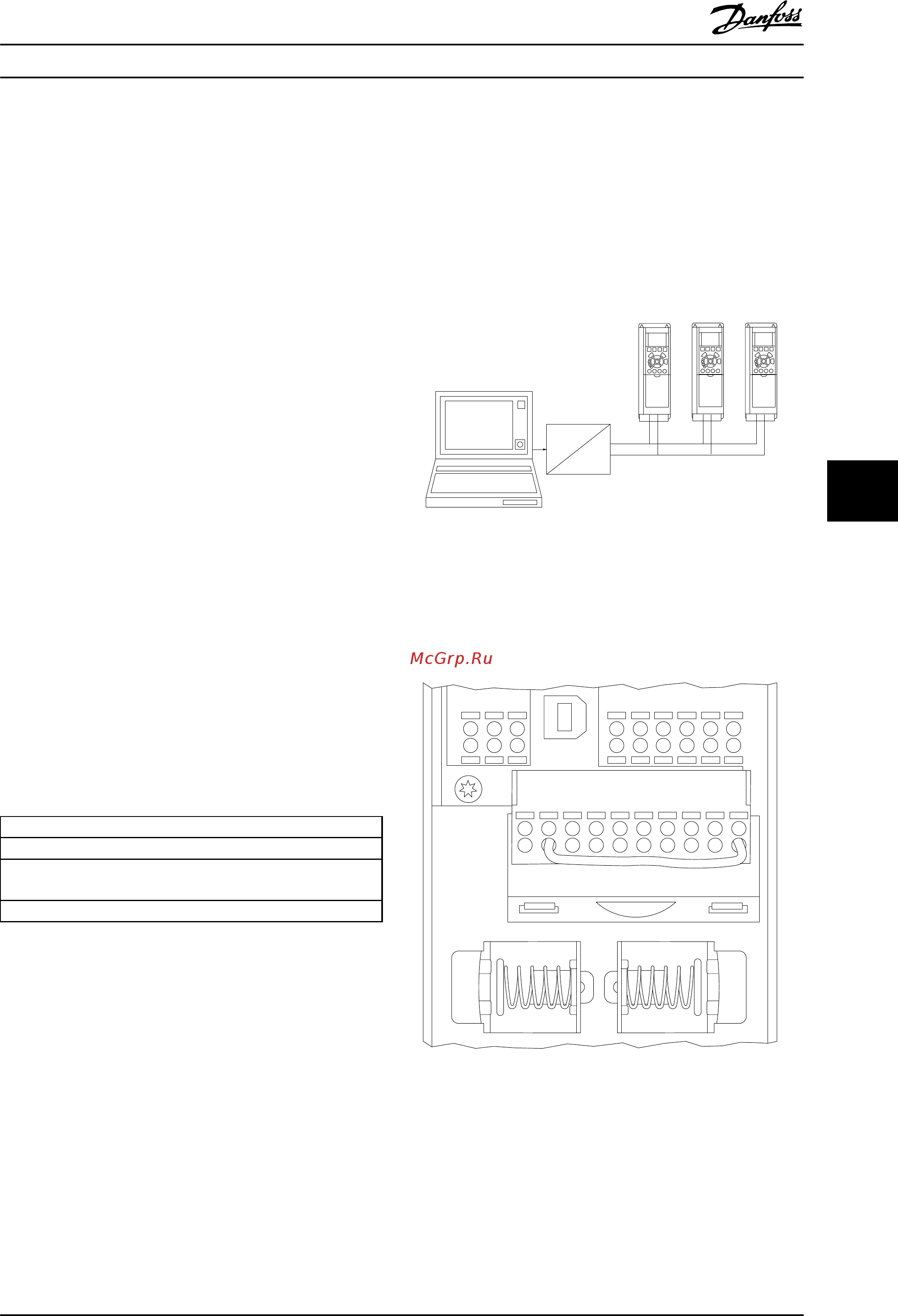

Рисунок 7.1 Параллельные соединения
Чтобы избежать появления в экране токов
выравнивания потенциалов, заземлите экран кабеля с
помощью клеммы 61, которая соединена с корпусом
резистивно-емкостной цепью (RC-link).
130BB021.10
12 13 18 19 27 29 32
33 20 37
Remove jumper to enable Safe Stop
61 68 69 39 42 50 53 54 55
Рисунок 7.2 Клеммы платы управления
Установка и настройка
Руководство по проектированию VLT
®
HVAC Drive FC 102
MG16C150 — Вер. 13–01–2014 187
7 7
