При подключении экрана обеспечьте максимально
возможную площадь контакта (с помощью кабельного
зажима); используйте входящие в комплект
преобразователя частоты монтажные инструменты.
Если возникает необходимость разрезания экрана для
установки разъединителя или реле двигателя,
восстановите затем его непрерывность с обеспечением
минимально возможного сопротивления высоких
частот.
Длина и сечение кабелей: Преобразователь частоты
был испытан с кабелем заданной длины и заданного
сечения. При увеличении сечения возрастает емкость
кабеля и, следовательно, увеличивается ток утечки.
Уменьшите длину кабеля соответственно. Для снижения
уровня шума и токов утечки кабель двигателя должен
быть как можно более коротким.
Частота коммутации: при использовании
преобразователей частоты совместно с
синусоидальными фильтрами, предназначенными для
снижения акустических шумов двигателя, частота
коммутации должна устанавливаться в соответствии с
инструкцией к синусоидальному фильтру в
14-01 Switching Frequency.
Алюминиевые проводники: Не используйте
алюминиевые проводники. Алюминиевые проводники
можно подключать к клеммам, но поверхность
проводника должна быть чистой, окислы удалены, и
перед подключением проводник должен быть покрыт
нейтральной, не содержащей кислот смазкой.
Кроме того, через два дня следует подтянуть винты
клемм, что обусловлено мягкостью алюминия. Для
предотвращения окислений соединения должны быть
газонепроницаемыми.
5.2.4
Подготовка панелей уплотнения
для кабелей
1. Снимите панель уплотнений с преобразователя
частоты.
2. При пробивании или просверливании
отверстия поддерживайте панель уплотнений
вокруг пробиваемого отверстия.
3. Очистите отверстие от мусора.
4. Закрепите кабельный ввод на преобразователе
частоты.
5.2.5
Ввод с использованием уплотнения/
кабелепровода — IP21 (NEMA 1) и
IP54 (NEMA12)
Кабели подключаются через панель уплотнений в
нижней части. Удалите плату и разметьте расположение
уплотнений или кабелепроводов. На следующих
рисунках показаны точки кабельного ввода для
различных преобразователей частоты (вид снизу).
УВЕДОМЛЕНИЕ
Панель уплотнений должна устанавливаться на
преобразователь частоты для обеспечения
определенной степени защиты.
130BC521.10
205
[8.1]
138
[5.4]
274
[10.8]
27
[1.0]
137
[5.4]
1
2

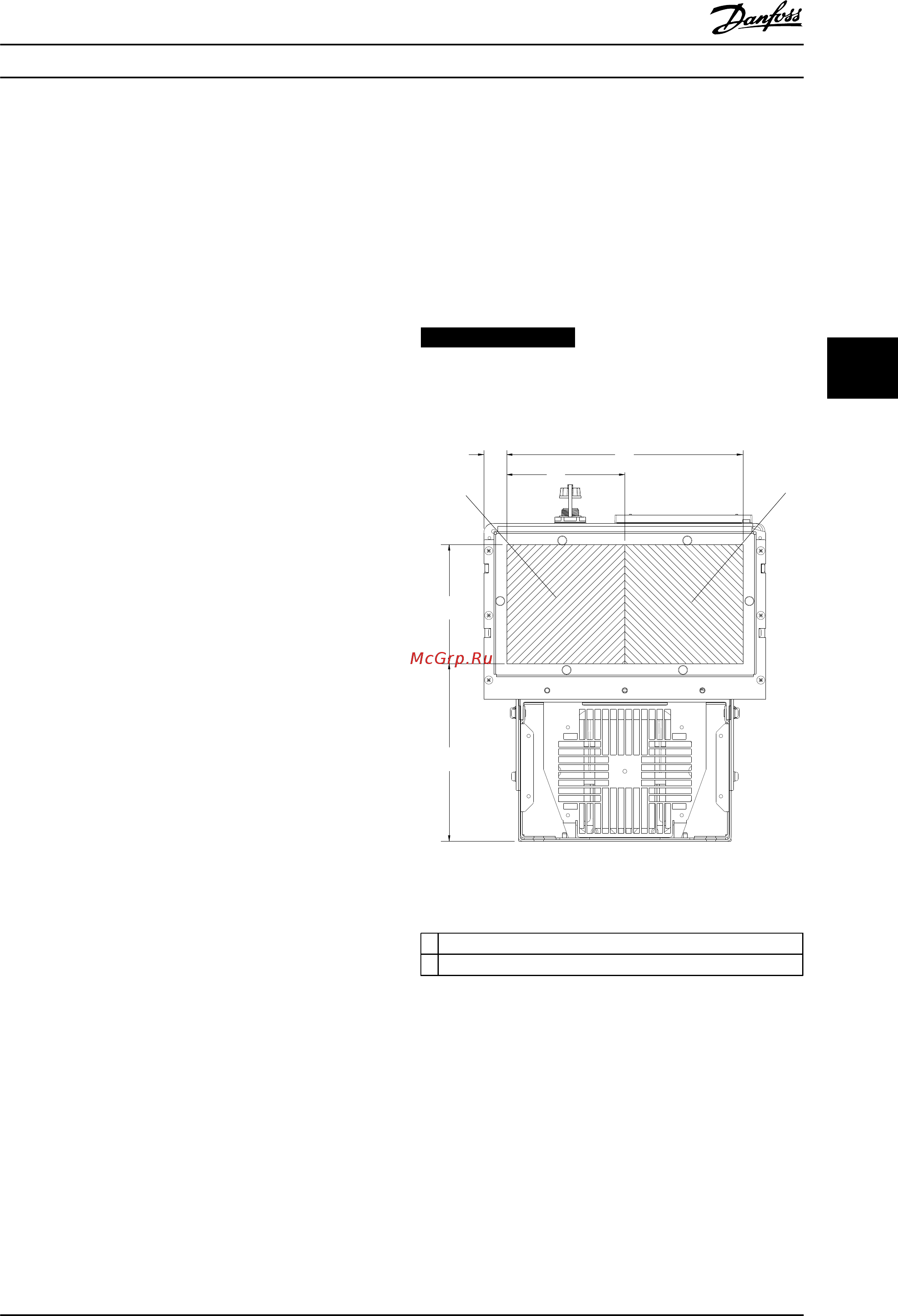

Рисунок 5.36 D1h, вид снизу 1) Сторона сети 2) Сторона
двигателя
1
Сторона сети
2 Сторона двигателя
Таблица 5.26 Пояснения к Рисунок 5.36
Монтаж
Руководство по проектированию VLT
®
HVAC Drive FC 102
MG16C150 — Вер. 13–01–2014 119
5 5
