2.8.5 Замкнутый контур структуры управления
Внутренний контроллер позволяет преобразователю частоты стать частью регулируемой системы. Преобразователь
частоты получает сигнал обратной связи от датчика, установленного в системе. Сигнал обратной связи сравнивается с
величиной задания уставки и определяет рассогласование (ошибку) между этими сигналами, если таковое существует.
После этого привод изменяет скорость двигателя, чтобы устранить рассогласование.
Рассмотрим, например, насосную систему, в которой скорость насоса регулируется таким образом, чтобы статическое
давление в трубопроводе оставалось постоянным. В качестве задания уставки в преобразователь частоты вводится
требуемое значение статического давления. Датчик давления измеряет текущее статическое давление в трубопроводе
и подает измеренное значение на преобразователь частоты в качестве сигнала обратной связи. Если сигнал обратной
связи больше задания уставки, преобразователь частоты замедляет вращение, снижая давление. Аналогично, если
давление в трубопроводе ниже задания уставки, преобразователь частоты увеличивает скорость, увеличивая
давление, создаваемое насосом.

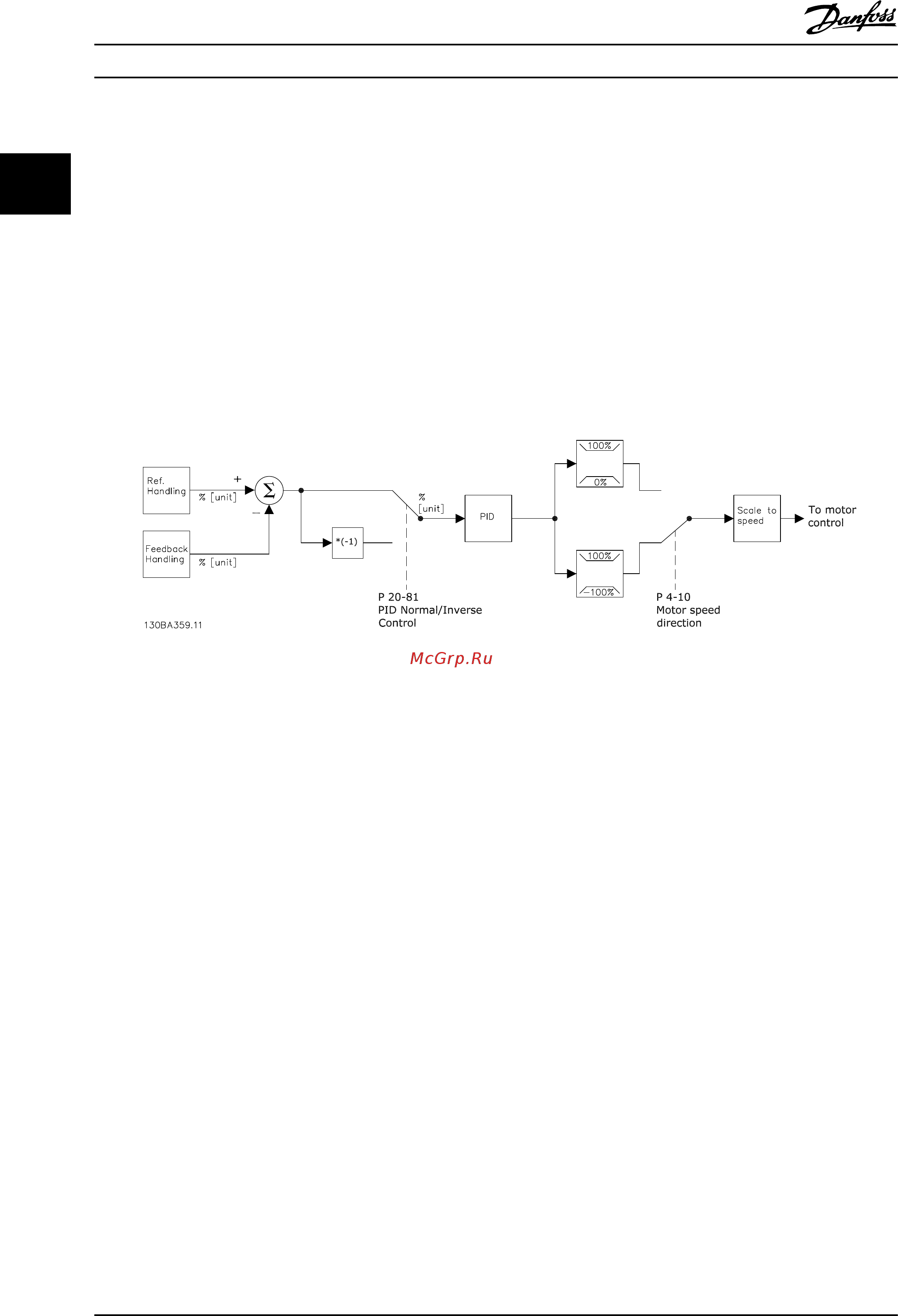

Рисунок 2.21 Блок-схема регулятора с замкнутым контуром
Хотя значения по умолчанию для регулятора с обратной связью обычно обеспечивают удовлетворительные рабочие
характеристики, управление системой часто удается оптимизировать настройкой некоторых параметров такого
регулятора. Также возможна автоматическая настройка параметров ПИ-регулирования.
Введение
Руководство по проектированию VLT
®
HVAC Drive FC 102
40 MG16C150 — Вер. 13–01–2014
