2.7.4 Сравнение энергосбережения
Решение с использованием преобразователя частоты от
компании Danfoss обеспечивает существенное
энергосбережение по сравнению с традиционными
решениями по энергосбережению. Преобразователь
частоты способен управлять скоростью вентилятора в
зависимости от термической нагрузки на систему, и
позволяет преобразователю функционировать в
качестве Системы управления зданием (BMS).

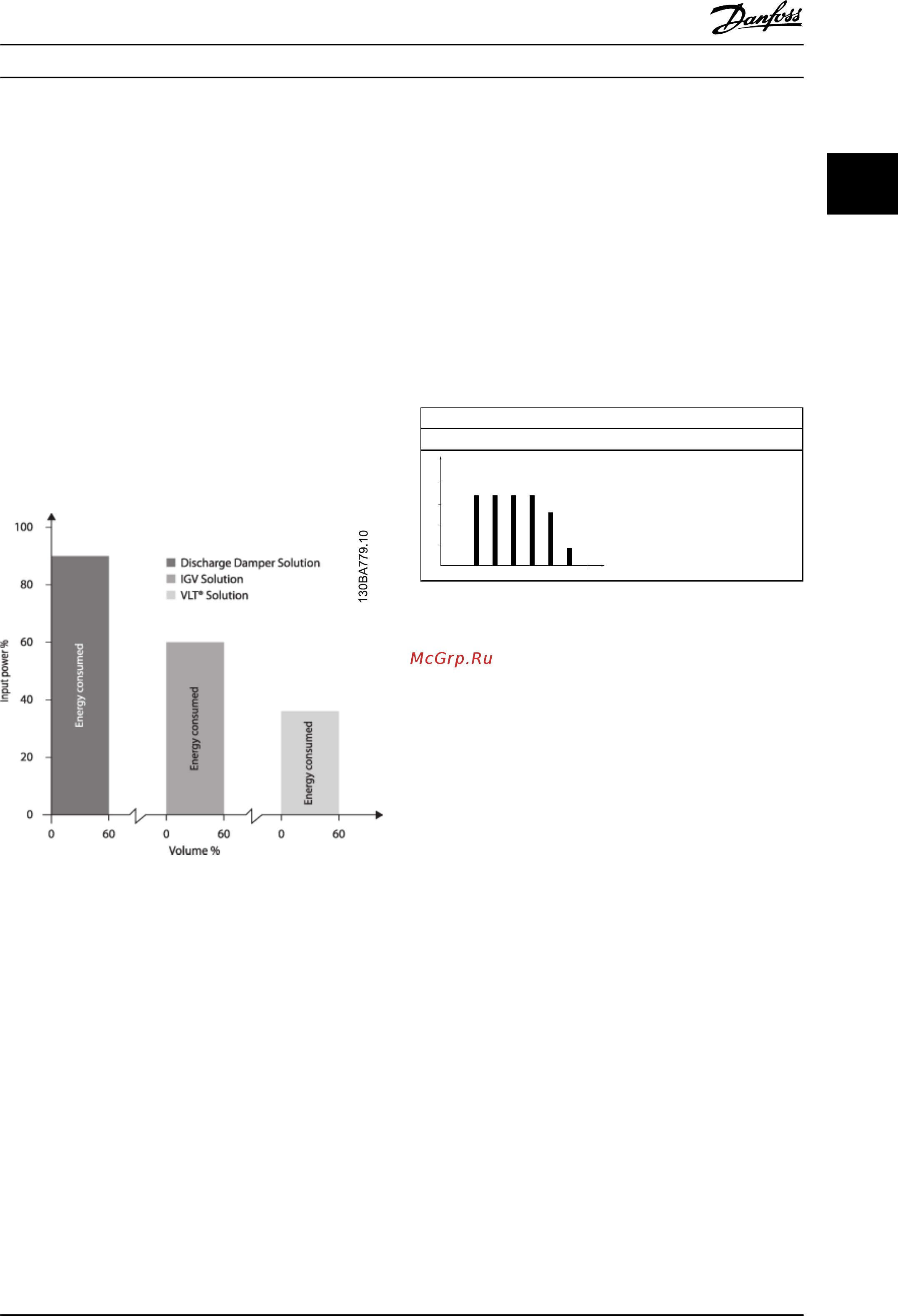

На схеме (Рисунок 2.6) показаны типичные показатели
энергосбережения, которых можно достичь с помощью
3 широко известных решений; рассматривается случай,
когда нагрузка на вентилятор уменьшается до 60 %.
Как показано на графике, в типичных условиях
применения можно достичь более 50 %
энергосбережения.
Рисунок 2.6 Три широко известных системы
энергосбережения
Заслонки разряда уменьшают потребление
электроэнергии. Входные лопатки обеспечивают
сокращение потребления электроэнергии на 40 %, но
их установка стоит дорого. Решение с использованием
преобразователя частоты от компании Danfoss
позволяет сократить потребление электроэнергии
более чем на 50 %. К тому же его легко устанавливать.
2.7.5
Пример расхода, изменяющегося в
течение 1 года
Таблица 2.4 рассчитан на основании характеристик
насоса, полученных из листа технических данных
насоса .
Полученные результаты показывают, что при данном
распределении расхода экономия за год превышает 50
%. Срок окупаемости зависит от стоимости одного
киловатт-часа и стоимости преобразователя частоты. В
этом примере срок окупаемости составляет менее года,
если сравнивать с вариантом, использующим клапаны и
постоянную скорость.
Энергосбережение
P
shaft
= выходная мощность на валу
500
[h]
P
1000
1500
2000
200100 300 [m
3
/h]400
Q
175HA210.10
Таблица 2.4 Распределение расхода в течение одного года
Введение
Руководство по проектированию VLT
®
HVAC Drive FC 102
MG16C150 — Вер. 13–01–2014 21
