Danfoss VLT HVAC Drive FC-102P30KT2 [231/254] Автоматическая адаптация для обеспечения эксплуатационных характеристик
![Danfoss VLT HVAC Drive FC-102P30KT4 [231/254] Автоматическая адаптация для обеспечения эксплуатационных характеристик](/views2/1559643/page231/bge7.png)
Модель
корпуса
Нормальная перегрузка (NO), 110 % 60 AVM Нормальная перегрузка (NO), 110 % SFAVM
Типоразмеры E и F
P450–P1M0
525–690 В
130BX490.10
Iout [%]
fsw
[kHz]
o
70
80
90
0.5
60
100
110
2.0
50 C
55 C
0.0
o
1.0 1.5 2.5 4.03.0 3.5 5.54.5 5.0
50
o
45 C
130BX492.10
o
70
80
90
0.5
Iout [%]
60
100
110
2.0
fsw
[kHz]
50 C
55 C
0.0
o
1.0 1.5 2.5 4.03.0 3.5
o
45 C
o
40 C
50

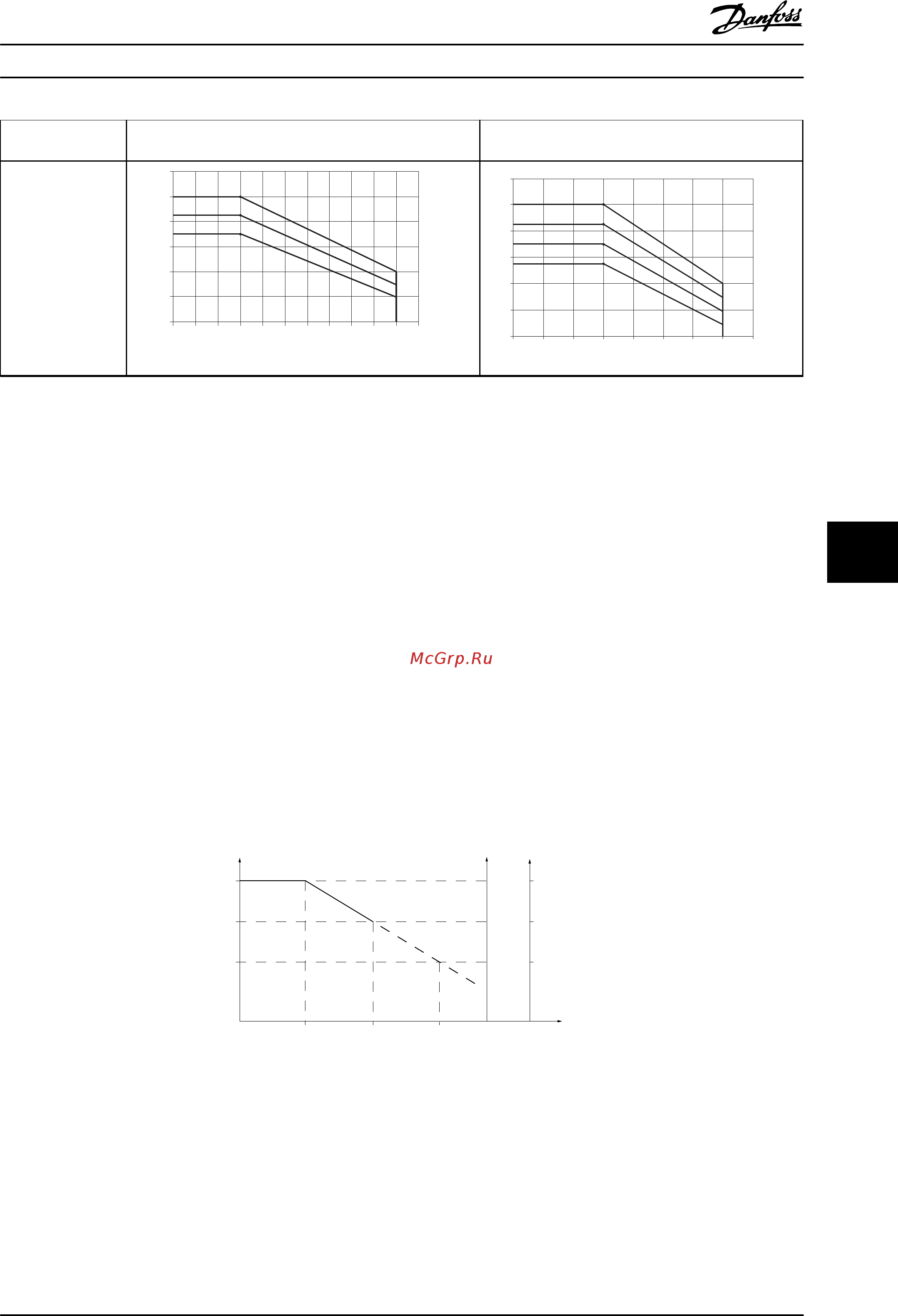

Таблица 8.15 Таблицы снижения номинальных характеристик для
преобразователей частоты с номинальным напряжением 525–690 В (T7)
8.5.3
Автоматическая адаптация для обеспечения эксплуатационных характеристик
Преобразователь частоты постоянно контролирует критические уровни внутренней температуры, тока нагрузки,
высокого напряжения на промежуточной цепи и низких скоростей вращения двигателя. При обнаружении
критического уровня преобразователь частоты может изменить частоту и/или метод коммутации для обеспечения
надлежащих эксплуатационных характеристик. Способность автоматически уменьшать выходной ток дополнительно
расширяет допустимые условия эксплуатации.
8.5.4
Снижение номинальных характеристик в случае низкого атмосферного давления
С понижением атмосферного давления охлаждающая способность воздуха уменьшается.
На высоте над уровнем моря менее 1000 м не требуется учитывать никакого снижения параметров, но на высоте
более 1000 м допустимая температура окружающей среды (T
ОКР. СР.
) или максимальный выходной ток (I
вых.
)
понижаются в соответствии с Рисунок 8.3.
Max.I
out
(%)
at T
AMB, MAX
A
Altitude (km)
enclosure
B and C
enclosure
T
at 100% I
out
D
100%
91%
82%
0 K
-5 K
-9 K
1 km 2 km 3 km
0 K
-3.3 K
-6 K
130BA418.11
AMB, MAX
(K)
Рисунок 8.3 Снижение выходного тока в зависимости от высоты над уровнем моря
Общие технические требовани...
Руководство по проектированию VLT
®
HVAC Drive FC 102
MG16C150 — Вер. 13–01–2014 229
