6.1.5 Интеллектуальное логическое управление
В приложениях, в которых ПЛК формирует простую последовательность, интеллектуальный логический контроллер
(ИЛК) может получать элементарные задания от главного управляющего устройства.
ИЛК действует исходя из событий, которые были отправлены преобразователю частоты или сгенерированы им. После
этого преобразователь частоты выполняет предварительно запрограммированное действие.
6.1.6 Программирование интеллектуального логического управления
Интеллектуальное логическое управление (ИЛК) представляет собой заданную пользователем последовательность
действий (см. параметр 13-52 Действие контроллера SL), которая выполняется ИЛК, когда соответствующее заданное
пользователем событие (см. параметр 13-51 Событие контроллера SL) оценивается ИЛК как TRUE (Истина).
События и действия имеют свои номера и связываются в пары, называемые состояниями. Это означает, что когда
событие [1] имеет место (получает значение TRUE), выполняется действие [1]. После этого анализируются условия
события [2] и, если оно оценивается как TRUE, выполняется действие [2] и т. д. События и действия размещаются в
параметрах типа массива.
В каждый момент времени оценивается только одно событие. Если событие оценено как FALSE (Ложь), в течение
текущего интервала сканирования ничего не происходит (в ИЛК), и другие события не оцениваются. Это означает, что,
когда запускается ИЛК, в каждом интервале сканирования выполняется оценка события [1] (и только события [1]).
Только если событие [1] оценивается как TRUE, ИЛК выполняет действие [1] и запускает оценку события [2].
Можно запрограммировать от 0 до 20 событий и действий. Когда выполнено последнее событие/действие,
последовательность начинается снова с события [1]/действия [1]. На рисунке Рисунок 6.4 показан пример с тремя
событиями/действиями.
130BA062.14
State 1
13-51.0
13-52.0
State 2
13-51.1
13-52.1
Start
event P13-01
State 3
13-51.2
13-52.2
State 4
13-51.3
13-52.3
Stop
event P13-02
Stop
event P13-02
Stop
event P13-02

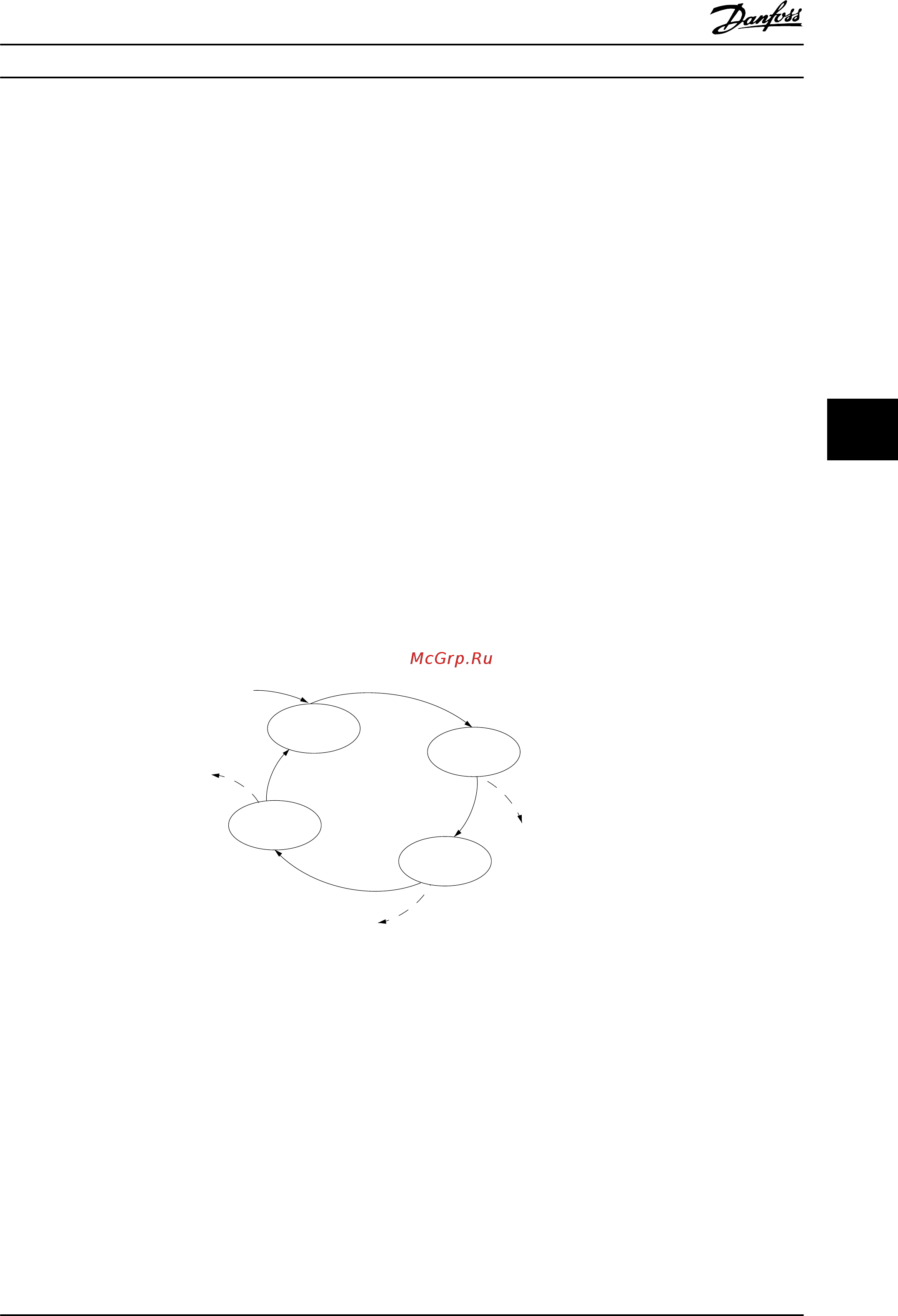

Рисунок 6.4 Пример событий и действий
Примеры применения
Руководство по проектированию VLT
®
HVAC Drive FC 102
MG16C150 — Вер. 13–01–2014 179
