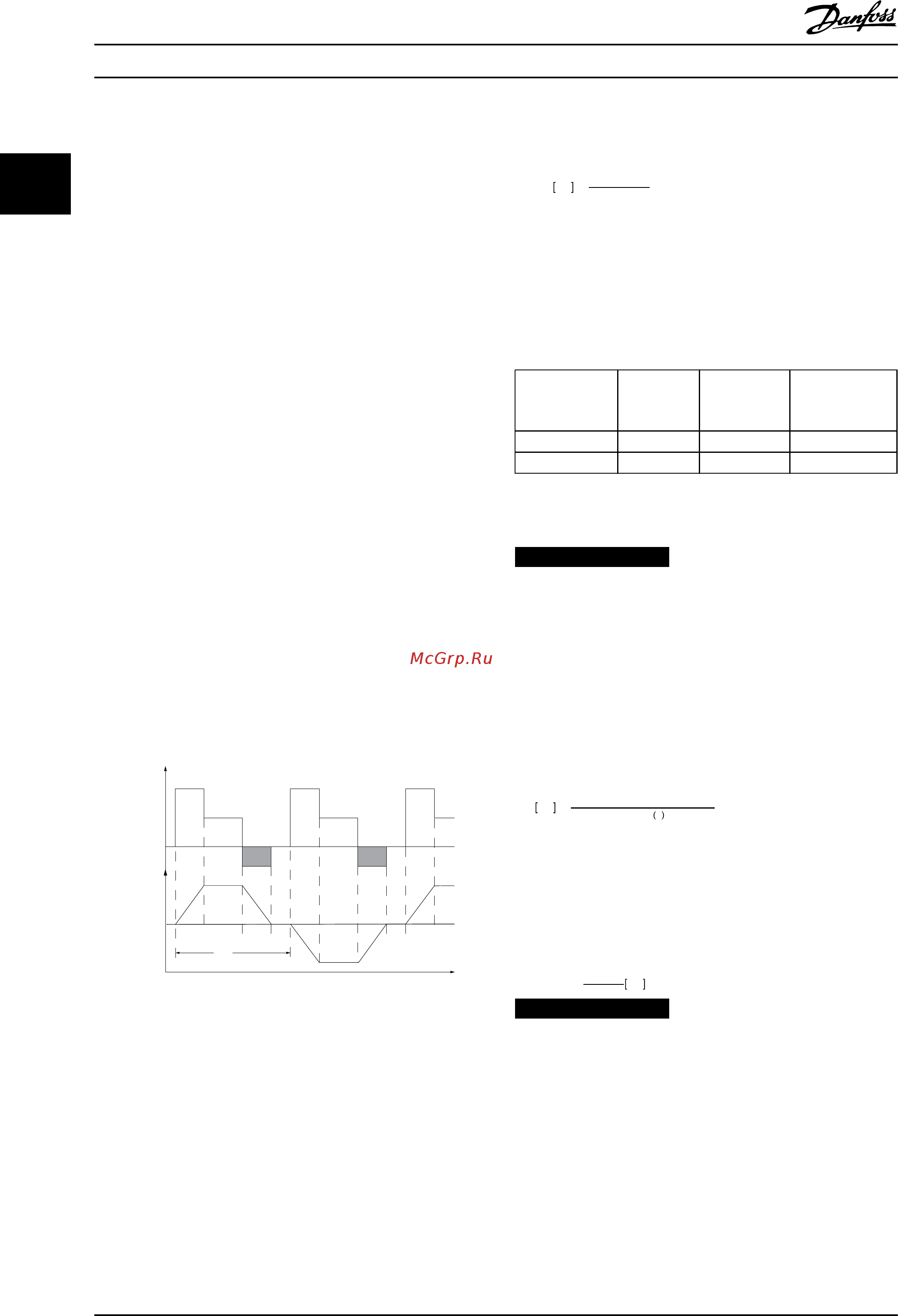

2.12 Функция торможения
2.12.1 Выбор тормозного резистора
В некоторых случаях применения (например, в системах
вентиляции туннелей и станций метро), может
возникнуть необходимость останавливать двигатель
быстрее, нежели это обеспечивается регулировкой в
режиме замедления или свободного вращения. В таких
применениях использование тормозного резистора
обеспечивает поглощение выделяемой энергии в
резисторе, а не в преобразователе частоты.
Если величина кинетической энергии, передаваемой в
резистор в каждом интервале торможения, не известна,
среднюю мощность можно рассчитать на основе
времени цикла и времени торможения (прерывистый
рабочий цикл). Прерывистый рабочий цикл резистора
показывает интервал времени, в течение которого
резистор включен. На Рисунок 2.33 показан типичный
цикл торможения.
Прерывистый рабочий цикл для резистора
рассчитывается следующим образом:
Рабочий цикл = t
торм.
/T
T = время цикла в секундах
t
торм.
— время торможения в секундах (за время всего
цикла)
T
ta
tc
tb
to ta
tc
tb
to ta
130BA167.10
Load
Time
Speed
Рисунок 2.33 Типичный цикл торможения
Компания Danfoss предлагает тормозные резисторы с
рабочим циклом 10 и 40 %, пригодные для
использования с преобразователями частоты серии
VLT
®
HVAC Drive. Применение резистора с рабочим
циклом 10 % позволяет поглощать энергию торможения
в течение 10 % времени цикла, в то время как
остальные 90 % времени цикла используются для
рассеивания тепла резистором.
2.12.2
Расчет тормозного резистора
R
торм.
Ом =
U
пост. тока
2
P
пик.
P
пик.
= P
двиг.
x M
торм.
x η
двиг.
x η[Вт]
Сопротивление тормозного резистора зависит от
напряжения промежуточной цепи постоянного тока
(U
пост. тока
).
Функция торможения преобразователя частоты
устанавливается в трех диапазонах сетевого питания:
Мощность Тормоз
активен
Предупрежд
ение перед
отключением
Отключение
(защитное
отключение)
3 x 380–480 В 778 В 810 В 820 В
3 x 525–690 В 1084 В 1109 В 1130 В
Таблица 2.20 Влияние функции торможения на
сеть питания
УВЕДОМЛЕНИЕ
Убедитесь, что тормозной резистор выдерживает
напряжение 820 В или 1130 В (если не используются
фирменные тормозные резисторы Danfoss).
Компания Danfoss рекомендует сопротивление
торможения R
rec
, т. е. такое, которое гарантирует
способность преобразователя частоты к торможению с
максимально высоким крутящим моментом (M
торм.(%)
),
равным 110 %. Формула имеет следующий вид:
R
rec
Ом =
U
пост. тока
2
x
100
P
двиг.
x
M
торм.
%
x
x
двиг.
Значение η
двиг.
обычно равно 0,90
η обычно равно 0,98
В случае преобразователей частоты на напряжения 480
и 600 В тормозное сопротивление R
rec
при тормозном
моменте, равном 160 %, определяется выражением:
690В :
R
rec
=
832664
P
двиг.
Ом
УВЕДОМЛЕНИЕ
Сведения по выбору резисторов см. в Руководстве по
проектированию тормозных резисторов.
Введение
Руководство по проектированию VLT
®
HVAC Drive FC 102
56 MG16C150 — Вер. 13–01–2014
