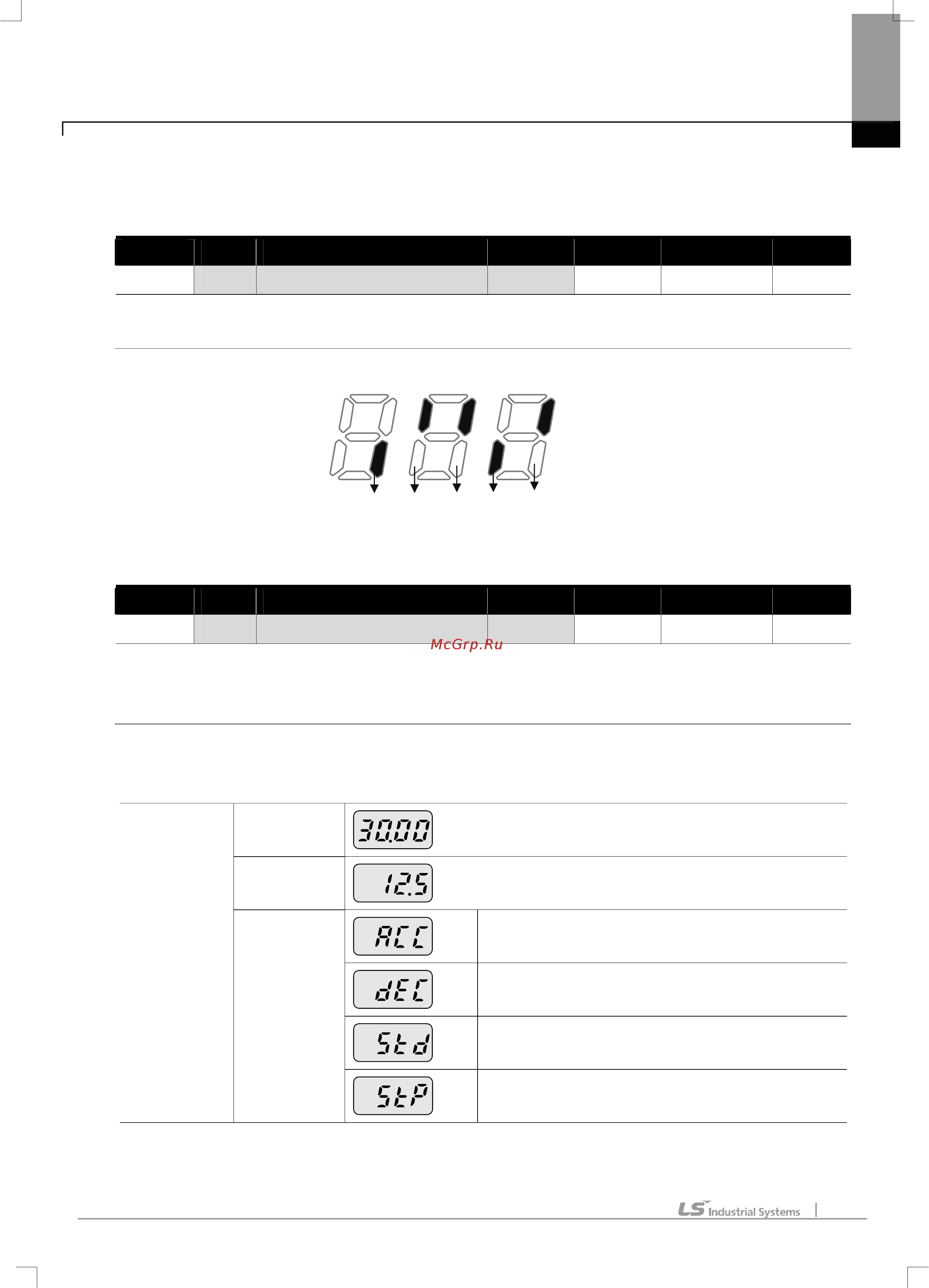

Глава 11. Мониторинг
11-3
11.2 Мониторинг клеммы I/O
z
Мониторинг состояния дискретных входов
Группа Код Имя параметра Установка Диапазон Нач. значение Ед. изм.
PG
P71 Состояние дискретных входов -
Состояние дискретных входов (ВКЛ/ВЫКЛ) (ON/OFF) может быть отслежено в коде P71.
Когда коды P1, P3, P4 в положении ON и P5 в положении OFF на дисплее отображается следующее.
11.3 Мониторинг состояния ошибки
z
Мониторинг текущих ошибок
Группа Код Имя параметра Установка Диапазон Нач. значение Ед. изм.
DRV
nOn Текущие ошибки -
Ошибка, произошедшая во время работы, отображается в nOn
Имеется возможность отслеживать до 3 типов ошибок.
Данный параметр предоставляет информацию о типах ошибок и состоянии работы в момент ошибки в
следующей последовательности: вид неисправности-> частота -> ток -> разгон/торможение.
Частота
Ток
Ошибка при разгоне
Ошибка при торможении
Ошибка во время работы
Тип ошибки
Информация
о токе/
торможении
Ошибка во время останова
См. стр. 13-1, типы ошибок.
ON
OFF
P5
P4 P3 P2
P1
