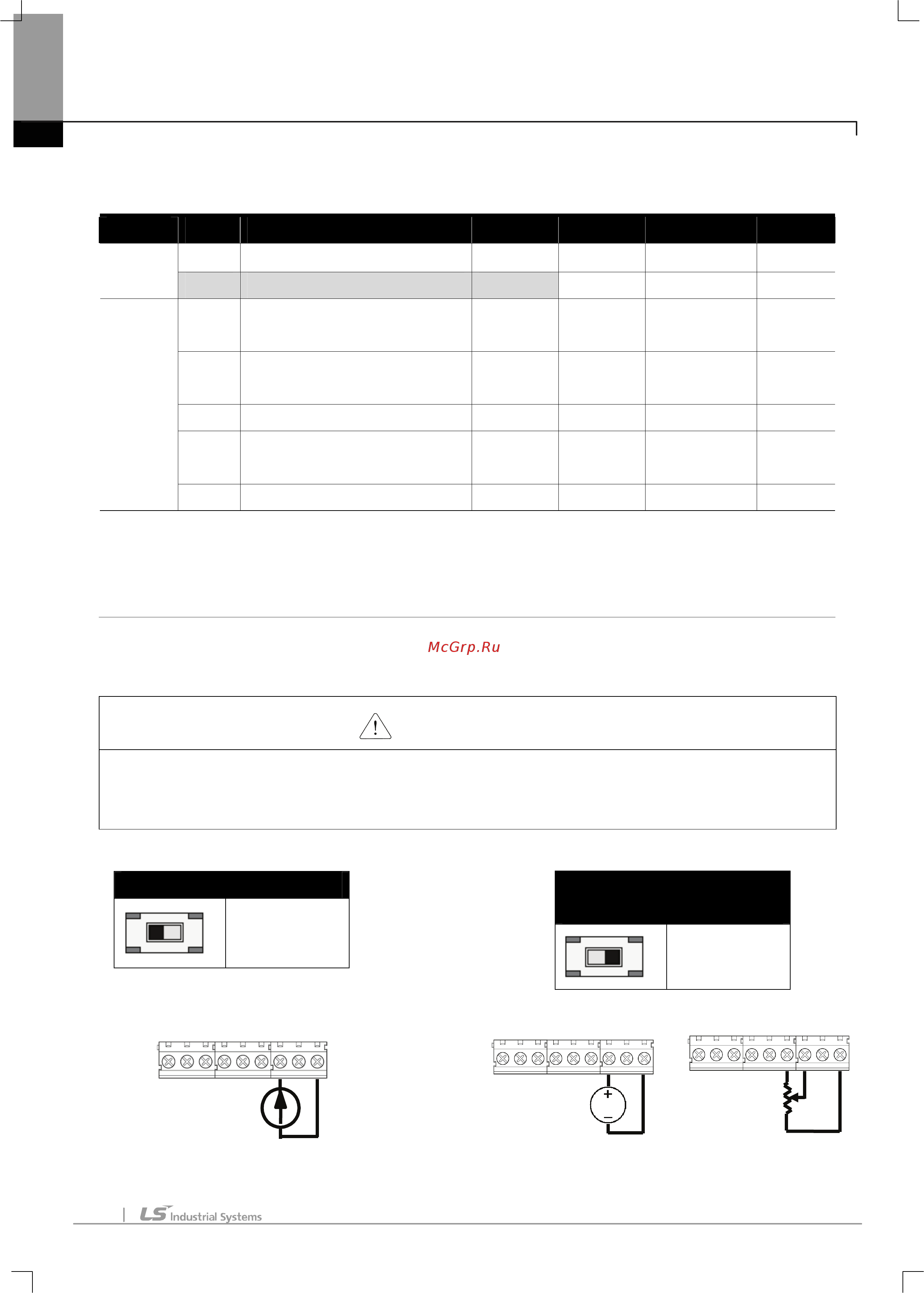

Глава 9. Базовые функции
9-4
z
Установка частоты с использованием клеммы аналогового входа AI
Группа Код Имя параметра Установка Диапазон Нач. значение Ед. изм.
0.0 Заданная частота - - - Гц
DRV
Frq Источник задания частоты 2 0 – 4 0
P55 Постоянная фильтра для
аналогового фильтра AI
10 0 – 9999 10
P56 Мин. величина на аналоговом
входе AI (напряжение/ток)
- 0 – 100 0 %
P57 Частота, соотвествующая P56 - 0 – 200 0.00 Гц
P58 Макс. величина на аналоговом
входе AI (напряжение/ток)
- 0 – 100 100 %
PG
P59 Частота, соотвествующая P58 - 0 – 200 60.00 Гц
Выберите 2 в коде Frq группы DRV.
Напряжение 0 – 10 В может быть подано с внешнего устройства управления или можно
подсоединить потенциометр к клеммам VR, AI, CM.
Подсоединение клемм см. стр. 9-2 для функции P55 – P59.
В зависимости от положения переключателя выбора аналогового входа, можно выбирать из входа по
напряжению или входа по току.
Осторожно
Выполняйте выбор аналогового входа AI аккуратно, в соотвествии с входом по току и входом по
напряжению. Неправильная настройка может привести к неполадкам частотного преобразователя.
Направление установки переключателя показано ниже черным цветом.
Вход по напряжению [ V ]
Вправо
Аналог. вход по
напряжению
Токовый вход [ I ] влево
Аналоговый
токовый вход
2) Исп. клеммы Ex.
0–10 В=
AI CM
3) Исп. клеммы V.R
1–10кОм
0,5Вт и более
VR AI CM
1) Использование клеммы CI
AI CM
0–20мА
