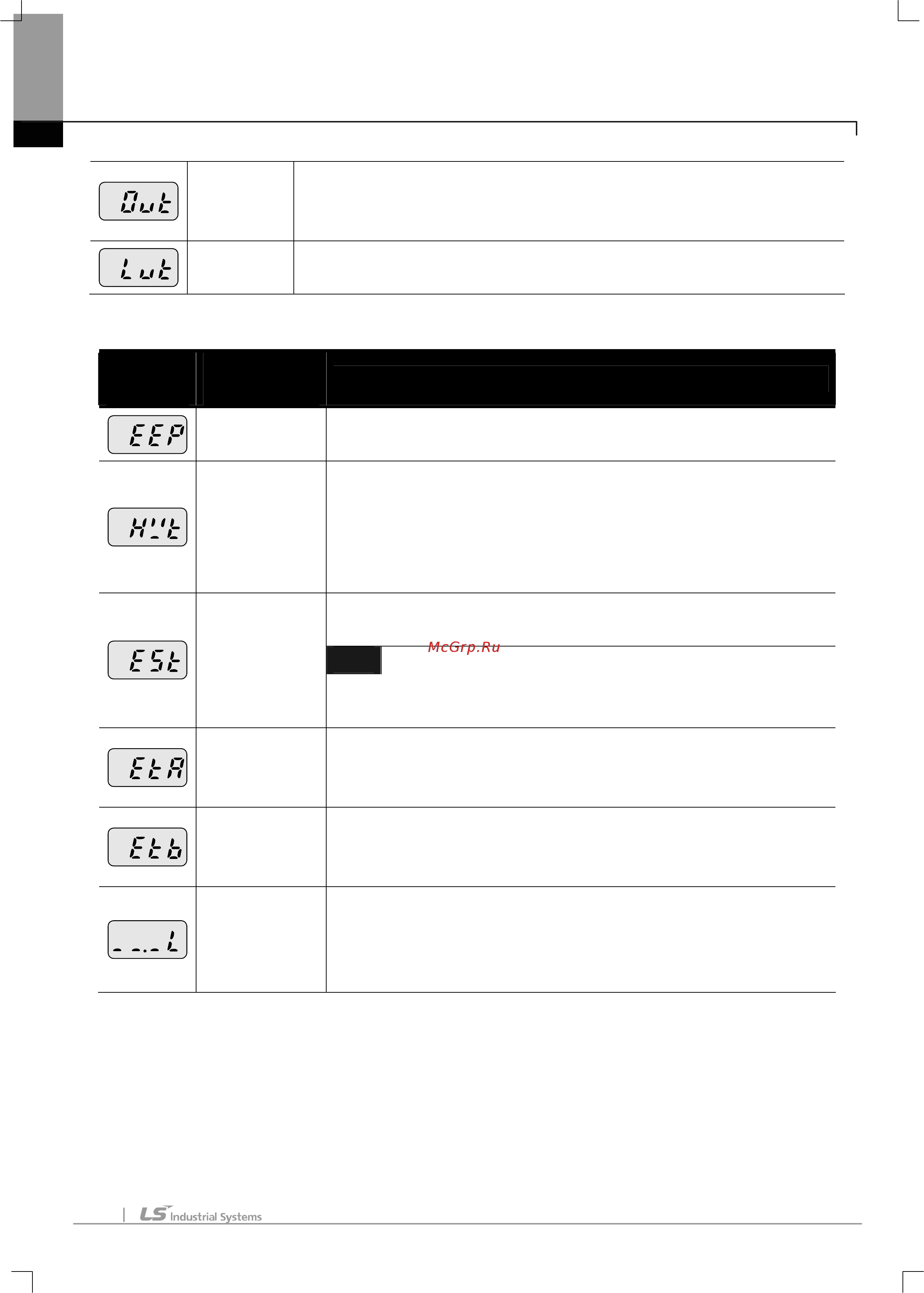

Глава 13. Устранение неисправностей и техническое обслуживание
13-2
Перенапря-
жение
Частотный преобразователь выключает свой выход, если напряжение ПТ
главной цепи выше 400 В при торможении двигателя. Данная ошибка так же
может случаться из-за скачка тока от системы подачи питания.
Низкое
напряжение
Преобразователь выключает свой выход, если напряжение ПТ ниже 180 В.
z
Отображение ошибок и информации
Отображае-
мый символ
Защитные
функции
Описание
Ошибка записи
параметра
Отображается, когда установленные пользователем параметры не могут
быть введены в память.
Сбой аппарат-
ной части
преобразователя
Отображается, когда происходит ошибка в контрольной цепи частотного
преобразователя. Неисправность может не сниматься простым
нажатием кнопки СТОП/СБРОС на панели ввода или через клемму
сброса. Выполните повторную попытку после полного выключения
инвертора и полного исчезновения индикации на панели ввода.
Для аварийной остановки. Преобразователь мгновенно выключает
выход, когда включатся клемма EST.
Прим.
Мгновенное
отключение
Преобразователь начинает работу в штатном режиме при отключении
клеммы EST, в то время клеммы FX или RX в положении ON.
Внешняя ошибка
A Вход контакта
Когда многофункциональная клемма (P66 –P70) установлена как 18,
входной сигнал внешней ошибки A: (нормально разомкнутый контакт),
преобразователь отключает свои выходы.
Внешняя ошибка
B Вход контакта
Когда многофункциональная клемма (P66 ~ P70) установлена как 19,
входной сигнал внешней ошибки B: (нормально закрытый контакт),
преобразователь отключает свои выходы.
Работа при
потере сигнала
скорости
Когда работа частотного преобразователя устанавливается посредством
аналогового входа (вход 0-10В или 0-20мА) или опции (RS-485) и сигнал
не подается, работа осуществляется в соответствии с методом,
установленным в P81.
