Глава 9. Базовые функции
9-17
9.7 Ограничение частоты
z
Ограничение частоты с использованием Максимальной и Стартовой частот
Группа Код Имя параметра Установка Диапазон Нач. значение Ед. изм.
P16 Максимальная частота - 0 – 200 60.0 Гц
PG
P18 Стартовая частота - 0.1 – 10 0.5 Гц
Максимальная частота: Любая частота, кроме значения кода P17 (базовая частота) имеет верхний
предел параметра частоты. Поэтому, никакую частоту нельзя установить выше значения макс.
частоты.
Стартовая частота: Любая частота имеет нижний предел. Если выбрать значение ниже этого
предела, то значение 0.00 будет выбрано автоматически.

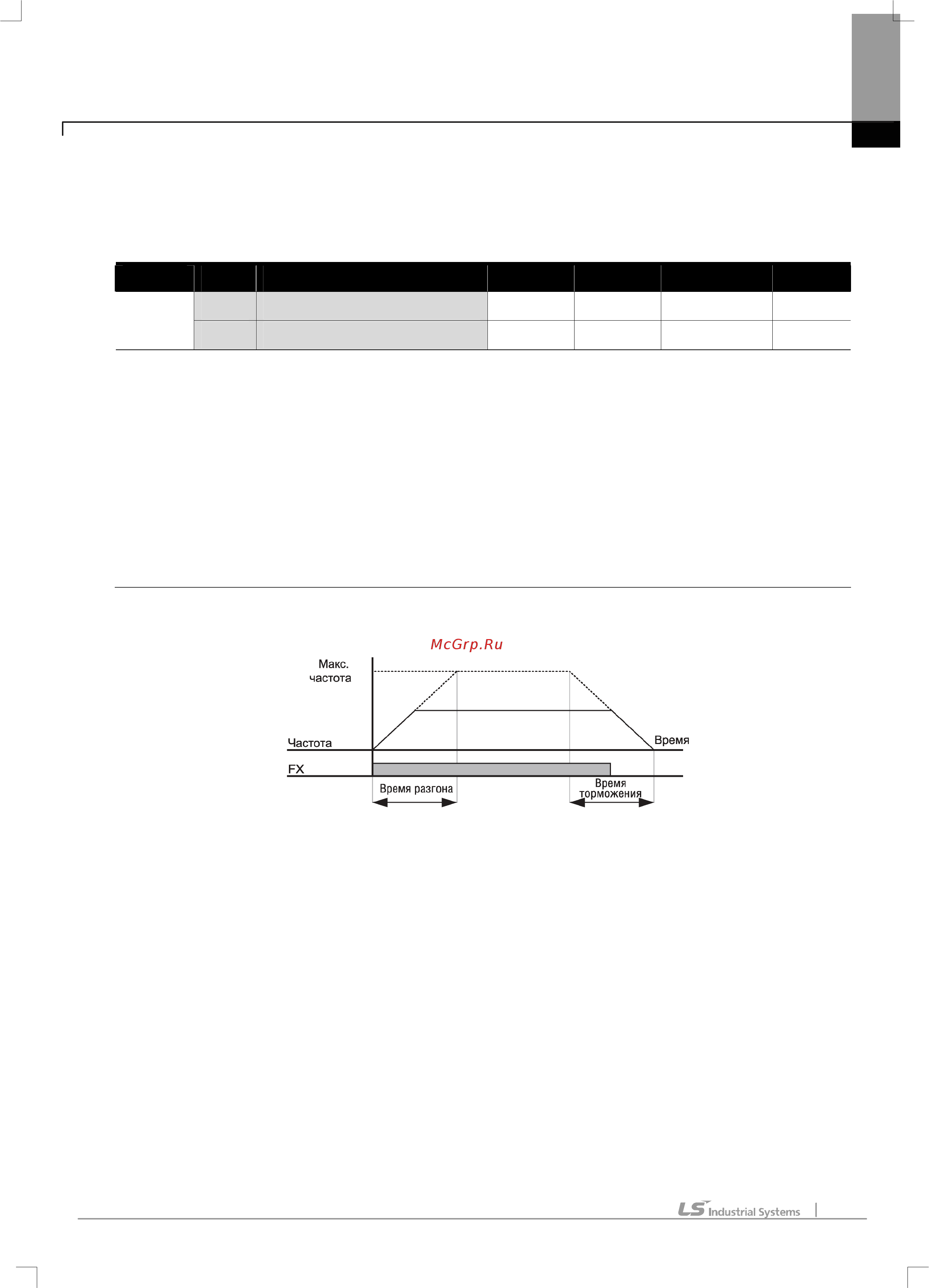

Максимальная частота является опорной частотой, служащей критерием разгона/торможения, а
также верхним пределом. Когда меняется максимальная частота, наклон характеристики
разгона/торможения может измениться соответствующим образом.
