Глава 5. Программирование при помощи клавиатуры
5-10
z

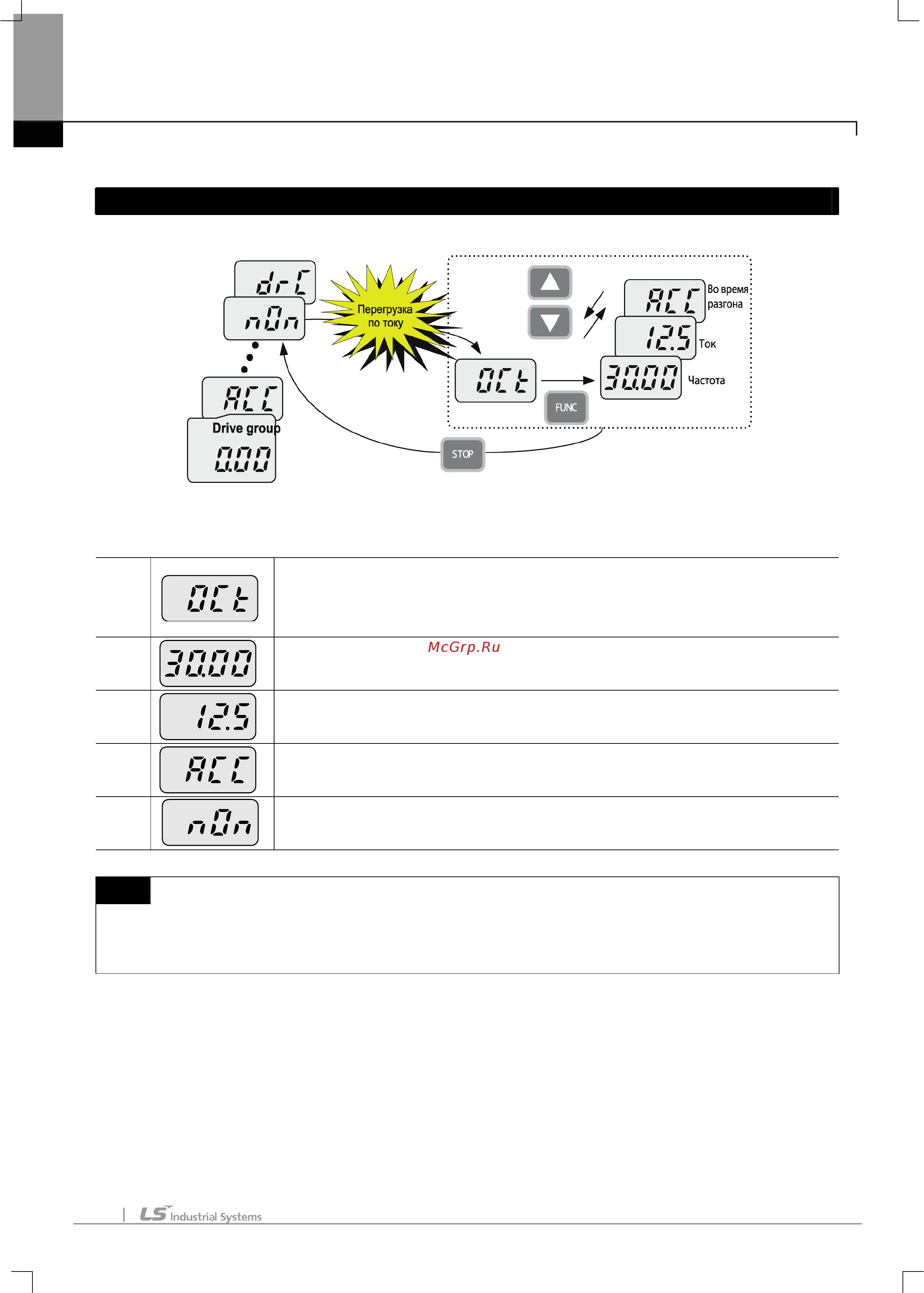

Просмотр сообщений об ошибке
Как просматривать сообщения об ошибке в группе DRV
1
-. На индикаторе сообщение об ошибке «Перегрузка по току».
-. Нажмите кнопку FUNC.
-. Нажмите кнопку Вверх (
S
) или Вниз (
T
).
2
-. На индикаторе значение
выходной частоты
30.00 Гц.
-. Нажмите кнопку Вверх (
S
).
3
-. На индикаторе значение
выходного тока
(на момент срабатывания защиты).
-. Нажмите кнопку Вверх (
S
).
4
-. На индикаторе режим работы. Ошибка произошла во время разгона.
-. Нажмите кнопку STOP.
5
-. Ошибка сброшена, информация о ней стерта.
Прим.
Отключение показывается в одном из режимов: таких как ACC, DEC, Stp или Std. Причины отключений
можно отследить при помощи индикации.
