Глава 5. Программирование при помощи клавиатуры
5-9
5.6 Мониторинг рабочего состояния
z

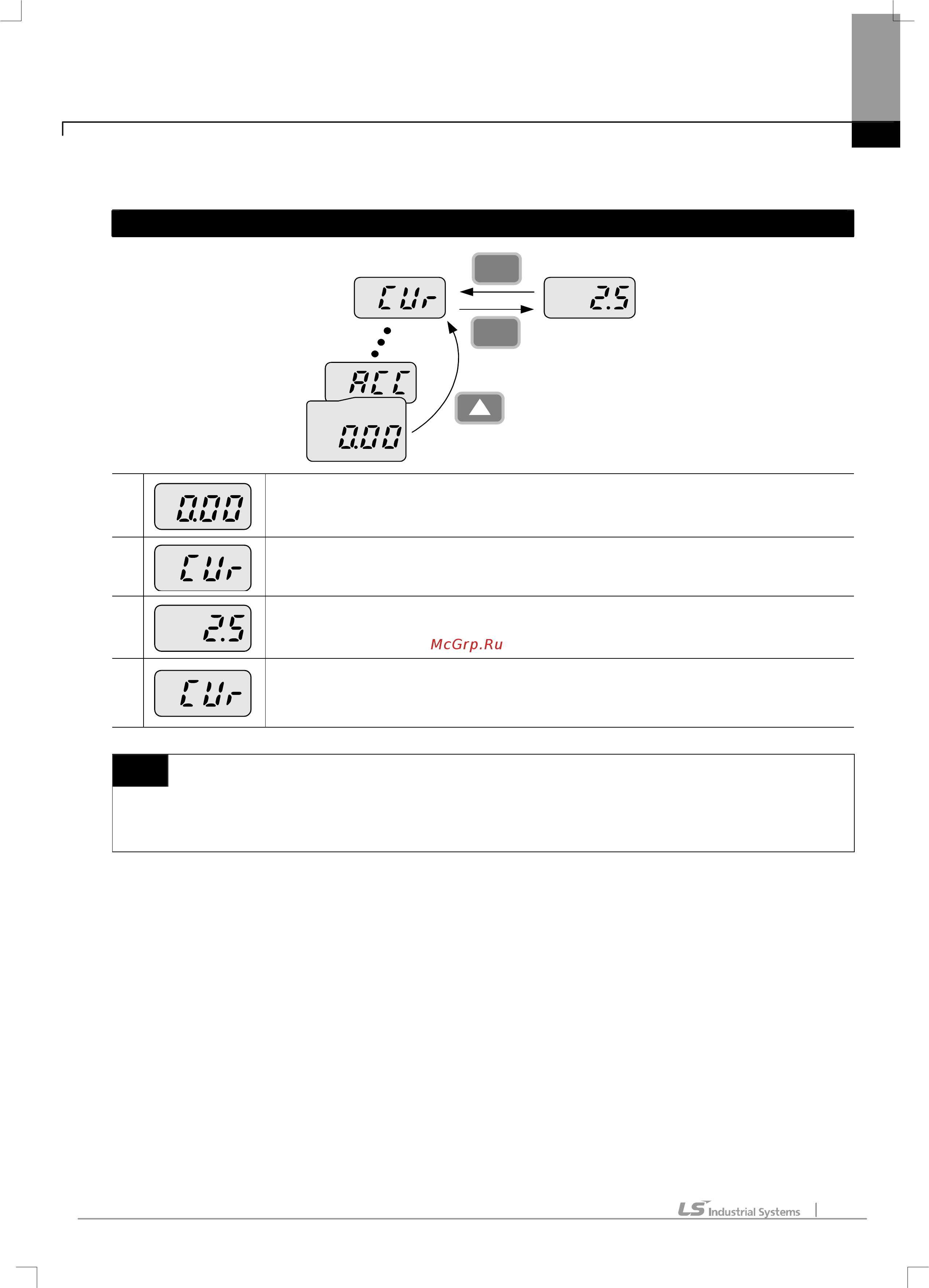

Просмотр действующего значения выходного тока
Просмотр действующего значения выходного тока в группе DRV
FUNC
X8
FUNC
Drive group
1
-. На индикаторе код первого параметра группы DRV – [0.00].
-. Нажимайте кнопку Вверх (
S
) или Вниз (
T
) до появления кода ′Cur′ на индикаторе.
2
-. Данный параметр содержит текущее значение выходного тока.
-. Нажмите кнопку FUNC для просмотра значения.
3
-. Текущее значение выходного тока 2.5[A].
-. Нажмите кнопку FUNC.
4
-. На индикаторе код параметра.
Прим.
Другие параметры группы DRV, такие как ′dCL′ (Напряжение звена постоянного тока) или ′vOL′ (Выходное
напряжение) могут быть просмотрены аналогично.
