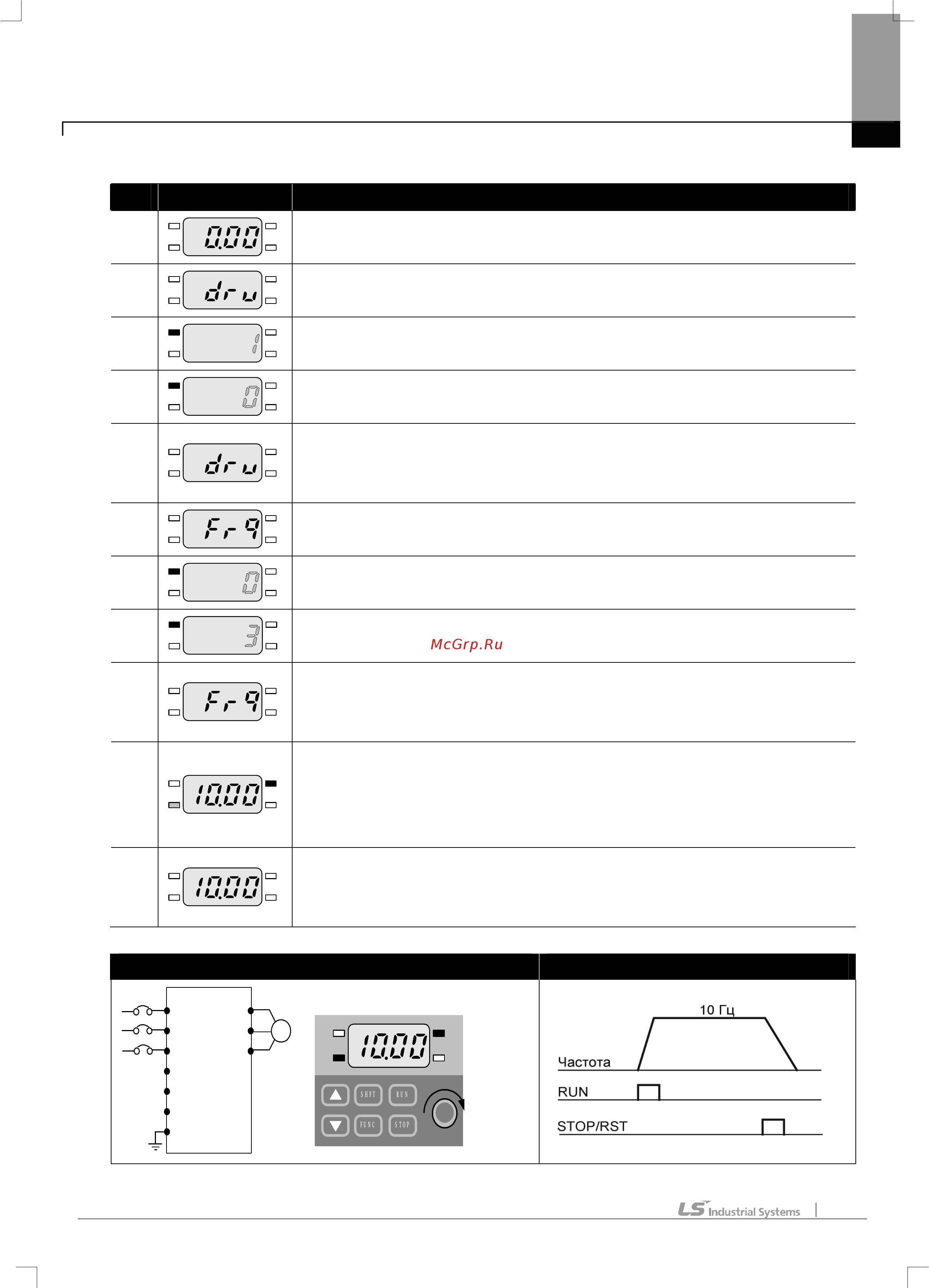

Глава 6. Управление
6-3
z
Задание частоты от потенциоментра, стартовые команды с пульта управления
No. Индикация Операция и описание
1
-. На индикаторе значение заданной частоты ‘0.00’ 1-го параметра группы DRV.
-. Нажмите кнопку ВВЕРХ UP(
S
).
2
-. На индикаторе код параметра drv (тип стартовых команд).
-. Нажмите кнопку FUNC.
3
-. На индикаторе – 1 (стартовые команды с пульта управления)
-. Нажмите кнопку Вниз (
T
).
4
-. На индикаторе значение 0 (кнопка ПУСК на панели ввода).
-. Нажмите кнопку FUNC два раза.
5
-. На дисплее отображается ‘drv’ и Режим стартовой команды изменяется на
кнопку ПУСК.
-. Нажмите кнопку Вверх (
S
) один раз.
6
-. На индикаторе код параметра ‘Frq’.
-. Нажмите кнопку FUNC.
7
-. На индикаторе значение ‘0’ (задание скорости с пульта управления).
-. Нажмите кнопку Вверх (
S
) два раза.
8
-. На индикаторе значение ‘3’ (задание скорости потенциометром).
-. Нажмите кнопку FUNC два раза.
9
-. На дисплее отображается ‘Frq’. Выходная частота задается потенциометром.
-. Поворачивая ручку на панели в положение MAX или MIN, установите
значение10.00Гц.
10
-. Нажмите кнопку RUN (Пуск). Индикатор FWD мигает, на индикаторе текущее
значение частоты.
-. После достижения частоты 10 Гц на индикаторе горит
10.00
.
-. Нажмите кнопку STOP.
11
-. Индикатор FWD мигает, на индикаторе текущее значение частоты.
-. После останова на индикаторе индицируется значение заданной выходной
частоты.
Схема соединений Диаграмма работы
M
L1 (R)
L2 (S)
(T)
P
P1
N
G
U
V
W
220 Vac
