Глава 11. Мониторинг
11-10
z

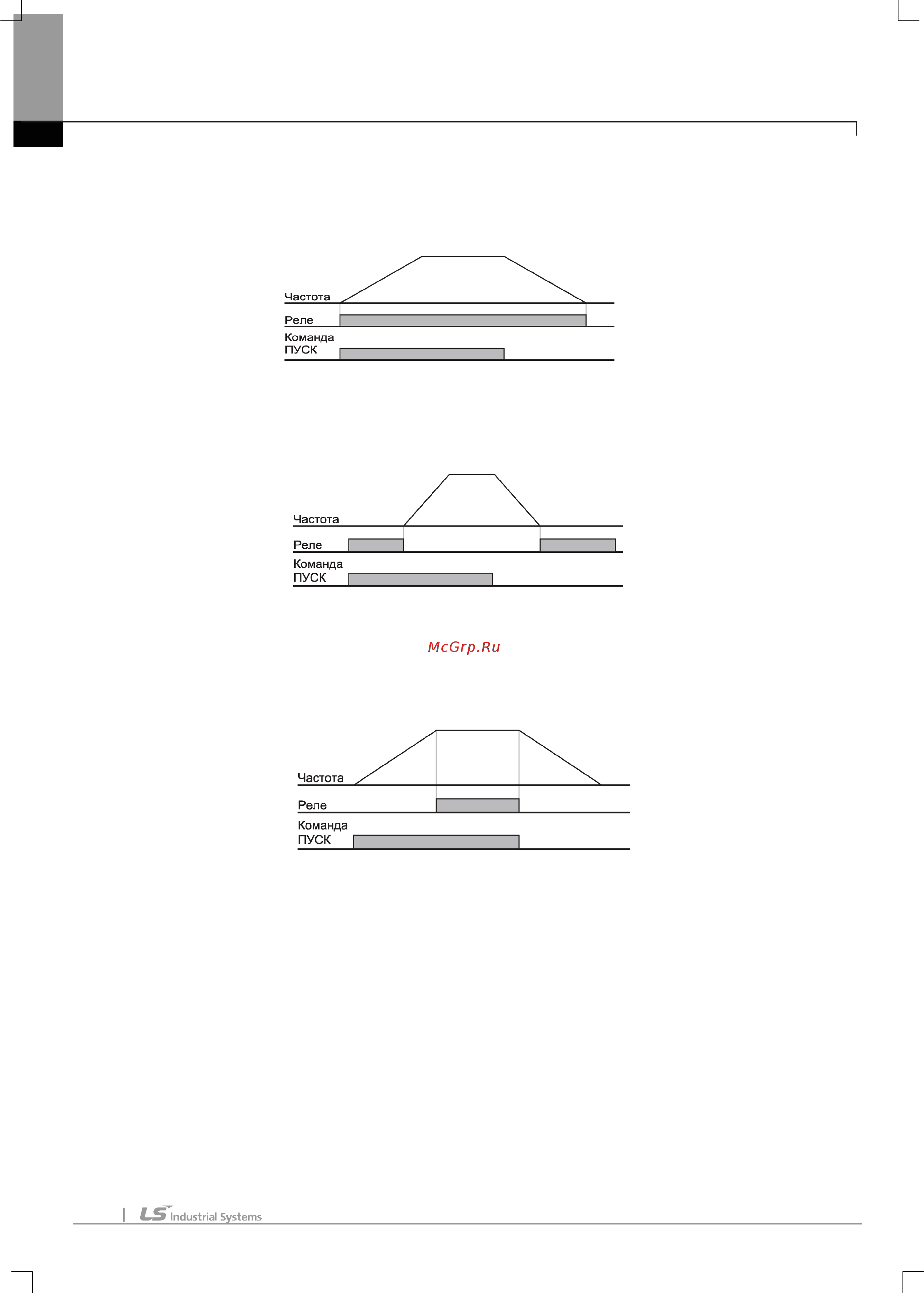

12 : Во время работы:
Активируется, когда на вход подается команда ПУСК, и частотный преобразователь выдает напряжение
на двигатель.
z
13 : Во время останова:
Активируется во время остановки без подачи команды.
z
14 : Во время работы на постоянной скорости:
Активируется во время работы на постоянной скорости.
z
15 : Во время старта на вращающийся двигатель:
См. стр. 10-10.
z
16 : Во время ожидания рабочего сигнала:
Данная функция становится активной во время штатной работы и во время ожидания активирования
команды пуск с внешней цепи.
z
17 : Вывод сообщения об ошибке:
Активируется параметр, установленный в P78.
Например, если установить P77, P78 в 17 и 2, соответственно, реле многофункционального выхода
станет активным при отличных от «отключения по причине низкого напряжения» ошибках.
