Глава 5. Программирование при помощи клавиатуры
5-4

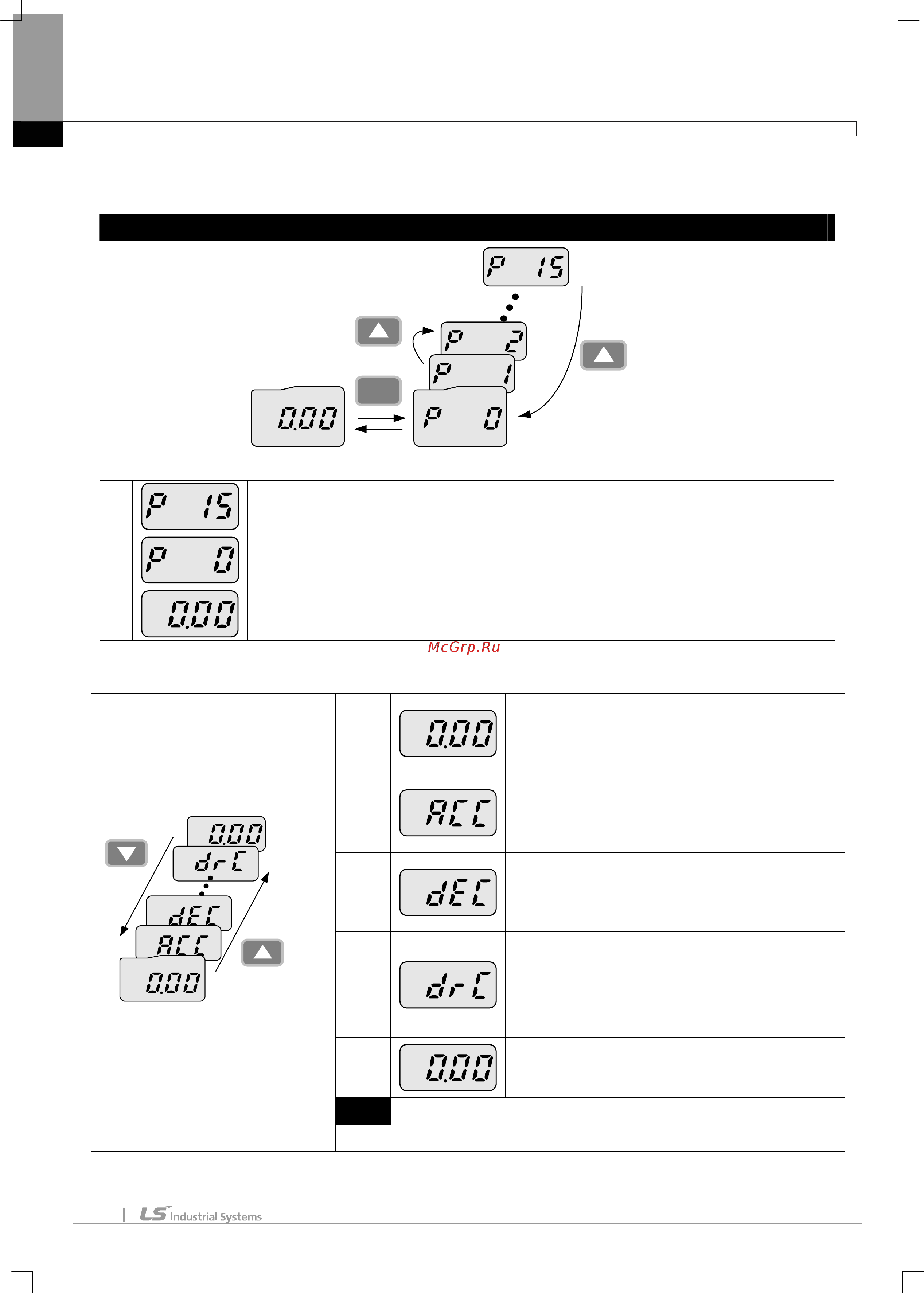

5.4 Переход к требуемому параметру внутри группы
z
Переход между группами
Переход от кода 15 группы PG в группу DRV
1
-. На индикаторе – код 15 группы PG.
-. Нажмите кнопку SHFT.
2
-. На дисплее отображается код первого параметра ′F0′ группы PG.
-. Нажмите кнопку SHFT.
3 -. На дисплее отображается ′0.00′ – код первого параметра группы DRV.
z
Переход к параметру группы DRV
1
-. На индикаторе ′0.00′ – код первого параметра
группы DRV.
-. Нажмите кнопку Вверх (
S
).
2
-. На индикаторе ′ACC′ – код второго параметра
группы DRV.
-. Нажмите кнопку Вверх (
S
).
3
-. На индикаторе ′dEC′ – код третьего
параметра группы DRV.
-. Нажмите кнопку Вверх (
S
).
4
-. На индикаторе ′drC′ – код последнего
параметра группы DRV.
-. Нажмите кнопку Вверх UP(
S
) при отобра-
жении последнего параметра группы DRV.
5
-. На индикаторе ′0.00′ – код первого параметра
группы DRV (произошел возврат к 1 коду).
Прим.
Drive group
Используйте кнопку ВНИЗ (
T
) для действий в обратном порядке.
