Глава 11. Мониторинг
11-9
z
4 : FDT-5
Активируется, когда контакт B противоположен FDT-4.
Активное состояние:
Во время разгона: рабочая Частота >= уровень FDT;
Во время торможения: рабочая Частота > (уровень FDT – FDT Ширина полосы/2)
Группа Код Имя параметра Установка Диапазон Нач. значение Ед. изм.
PG P75 Уровень определенной частоты - 30.0
P76
Диапазон определенной
частоты
-
0 – 200
10.0
Гц
Не может быть установлено выше значения параметра «Макс. частота» (P16).

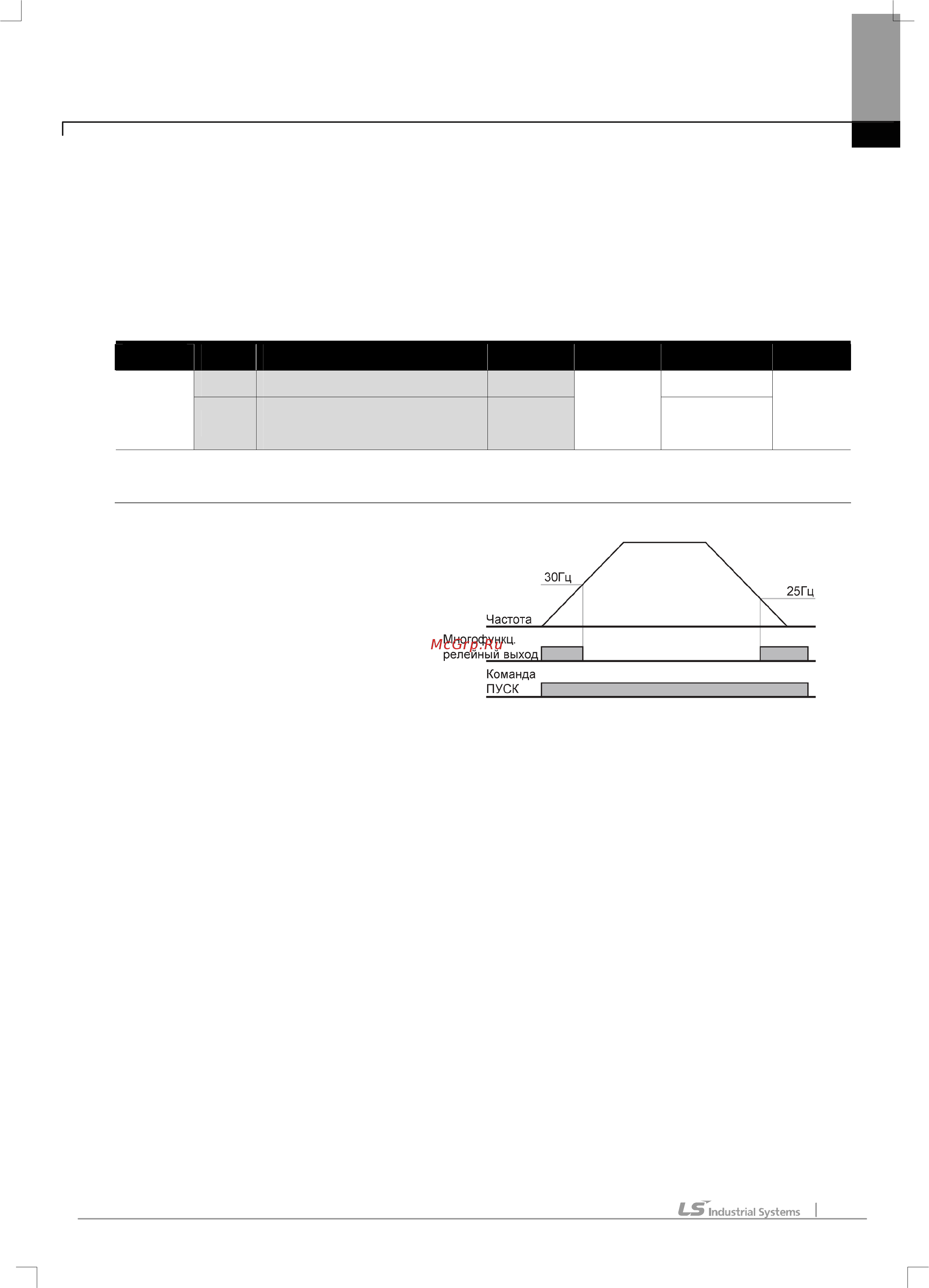

При установке P75 и P76 в 30.0 Гц и
10.0 Гц, соответственно
z
5 : Перегрузка (OL):
См. стр. 12-1.
z
6 : Перегрузка частотного
преобразователя (IOL):
См. стр. 12-5.
z
7 : Токоограничение (Stall):
См. стр. 12-1.
z
8 : Сбой из-за перенапряжения (Ovt):
Активируется, когда происходит сбой из-за перенапряжения, произошедшего в результате превышения
напряжения звена постоянного тока 400В.
z
9 : Сбой из-за пониженного напряжения (Lvt):
Активируется, когда происходит сбой из-за низкого напряжения в результате напряжения звена
постоянного тока менее 200В.
z
10 : Перегрев радиатора (OHt):
Активируется при перегреве радиатора.
z
11 : Потеря сигнала задания:
Активируется, когда потеряны сигналы частоты. См. о потере входа частоты на стр. 12-4.
