Глава 5. Программирование при помощи клавиатуры
5-1
5. Программирование при помощи клавиатуры

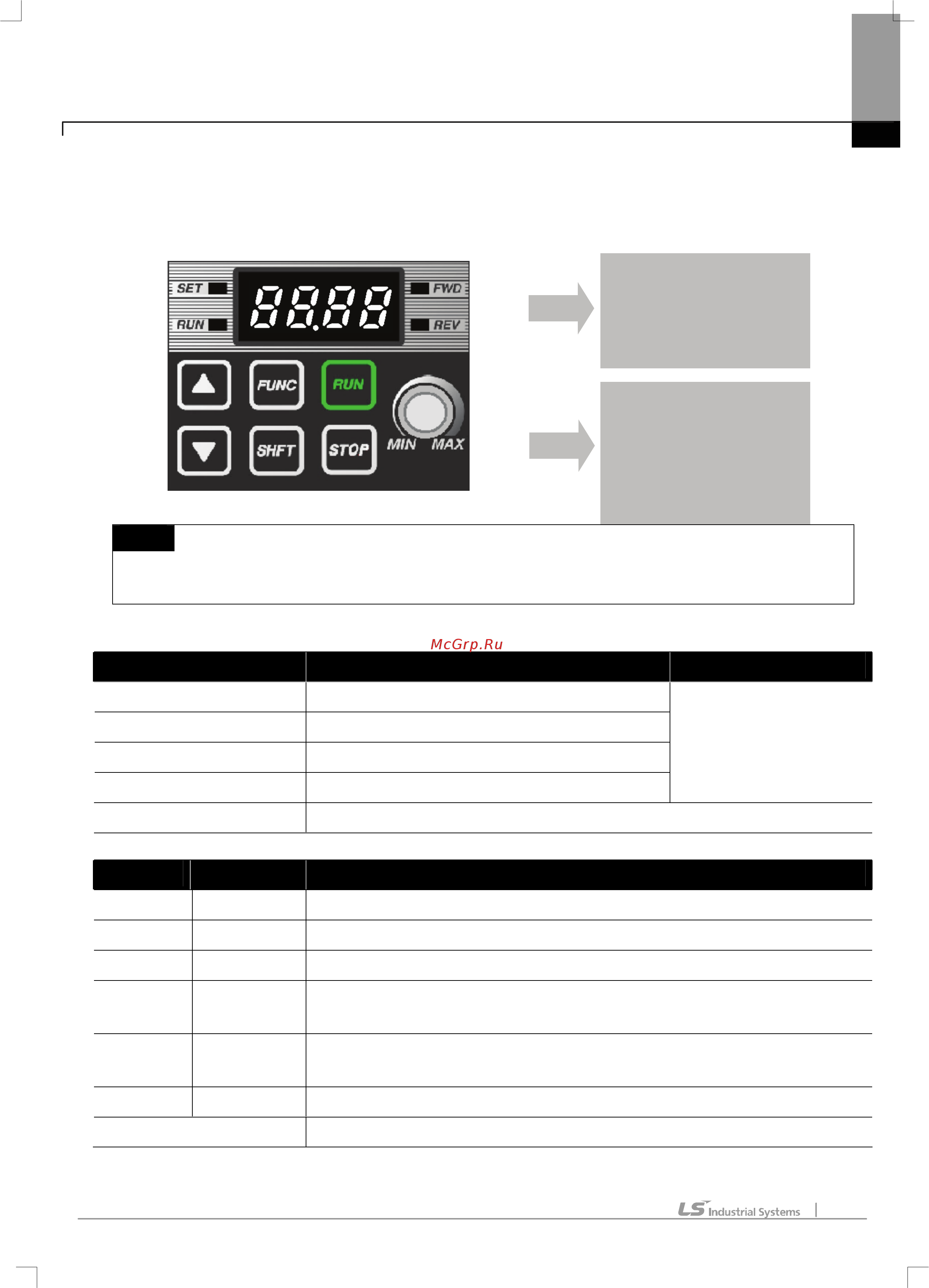

5.1 Описание пульта управления
Прим.
Кнопка СТОП (STOP) имеет функцию сброса, использующуюся для отмены состояния отключения. Аварию
можно сбросить при помощи этой кнопки.
Дисплей Описание
FWD Горит при запуске в прямом направлении
REV Горит при запуске в обратном направлении
SET Горит во время работы
RUN Горит при установке параметров
Мигает при возникновении
ошибки
7-сегментный Отображает состояние работы и информацию о параметрах
Клавиши Наименование Описание
S
Увеличение Используется для изменения номера или увеличения значения параметра
T
Уменьшение Используется для изменения номера или уменьшения значения параметра
RUN Пуск Использование для подачи стартовой команды
STOP Стоп STOP: команда останова во время работы, RST: команда сброса при
возникновении ошибки
FUNC Функция Редактирование параметров или сохранение отредактированных величин
параметров.
SHFT Сдвиг Перемещение между группами / Сдиг влево при изменении параметра
Потенциометр Используется для изменения выходной частоты
Светодиод FWD/REV
Светодиод SET
Светодиод RUN
7 –сегм. светодиод
UP, DOWN (вверх/вниз)
SHFT (сдвиг)
FUNC (функция)
Пуск, Стоп/ Сброс
Потенциометр
