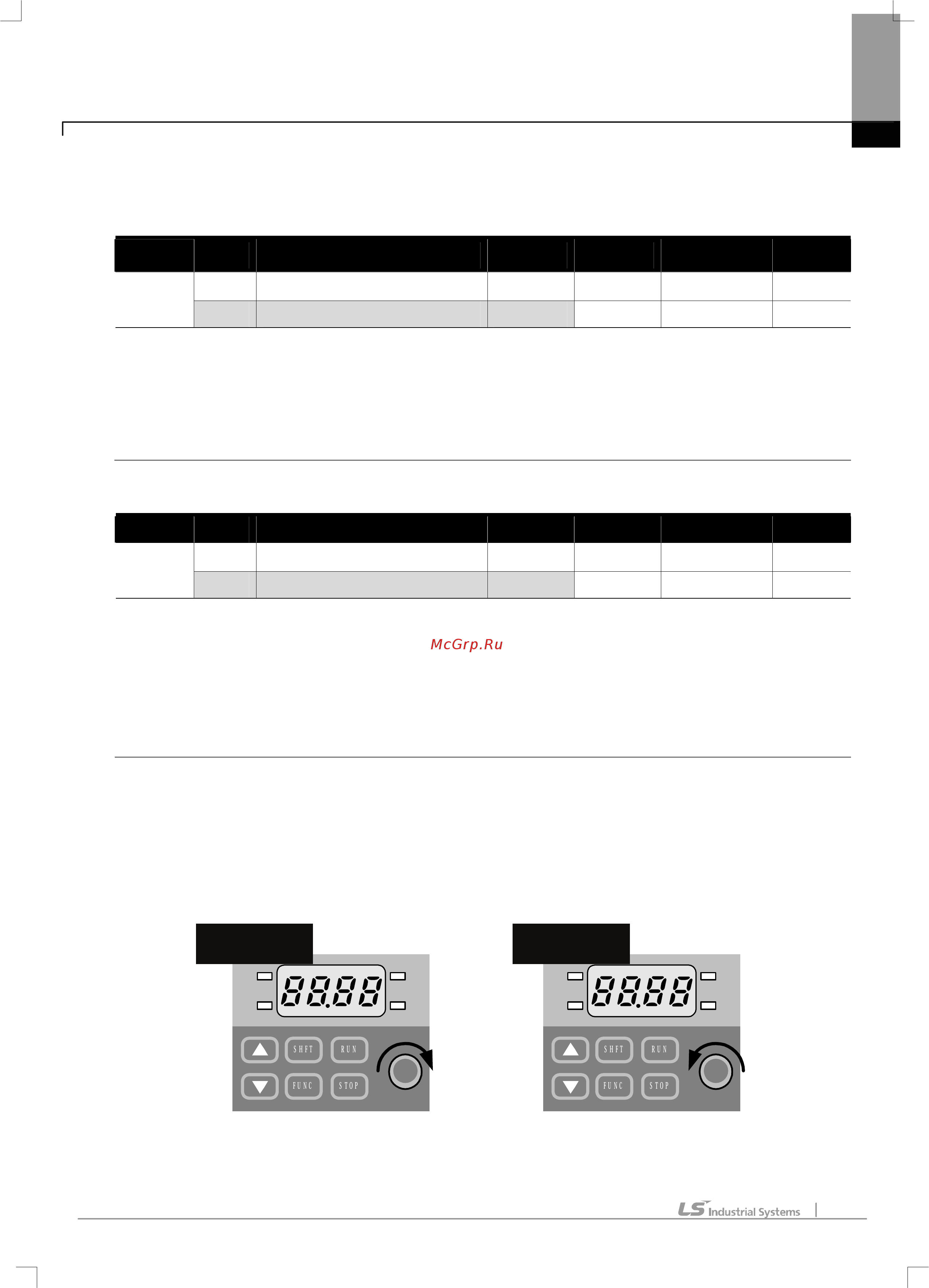

Глава 9. Базовые функции
9-1
9. Базовые функции
9.1 Установка частоты
z
Установка частоты при помощи пульта вариант 1
Группа Код Имя параметра Установка Диапазон Нач. значение Ед. изм.
0.00 Заданная частота - 0 – 200 0.0 Гц
DRV
Frq Источник задания частоты 0 0 – 4 0
Установите Frq – [Режим задания частоты] в значение 0.
Установите желаемую частоту в 0.00 и нажмите кнопку FUNC для введения значения в память.
Значение частоты не может быть установлено больше значения параметра максимальной частоты
P16.
z
Установка частоты при помощи пульта вариант 2
Группа Код Имя параметра Установка Диапазон Нач значение Ед. изм.
0.00 Заданная частота - 0 – 200 0.0 Гц
DRV
Frq Источник задания частоты 1 0 – 4 0
Установите Frq – [Режим задания частоты] в значение 1.
В 0.00, частота изменяется нажатием кнопок ВВЕРХ (
S
)/ВНИЗ (
T
). В данном случае, кнопки
ВВЕРХ/ВНИЗ выступают в качестве потенциометра.
Значение частоты не может быть установлено больше значения параметра максимальной частоты
P16.
z
Задание частоты от встроенного потенциометра
Серия SV-iE5 в основном предусматривает задание частоты при помощи встроенного потенциометра.
Потенциометр подает напряжение 0 – 5 В и обеспечивает задание частоты. Значение отображается как
входная величина.
Значение частоты увеличивается при вращении ручки по часовой стрелке.
Увеличение
Уменьшение
