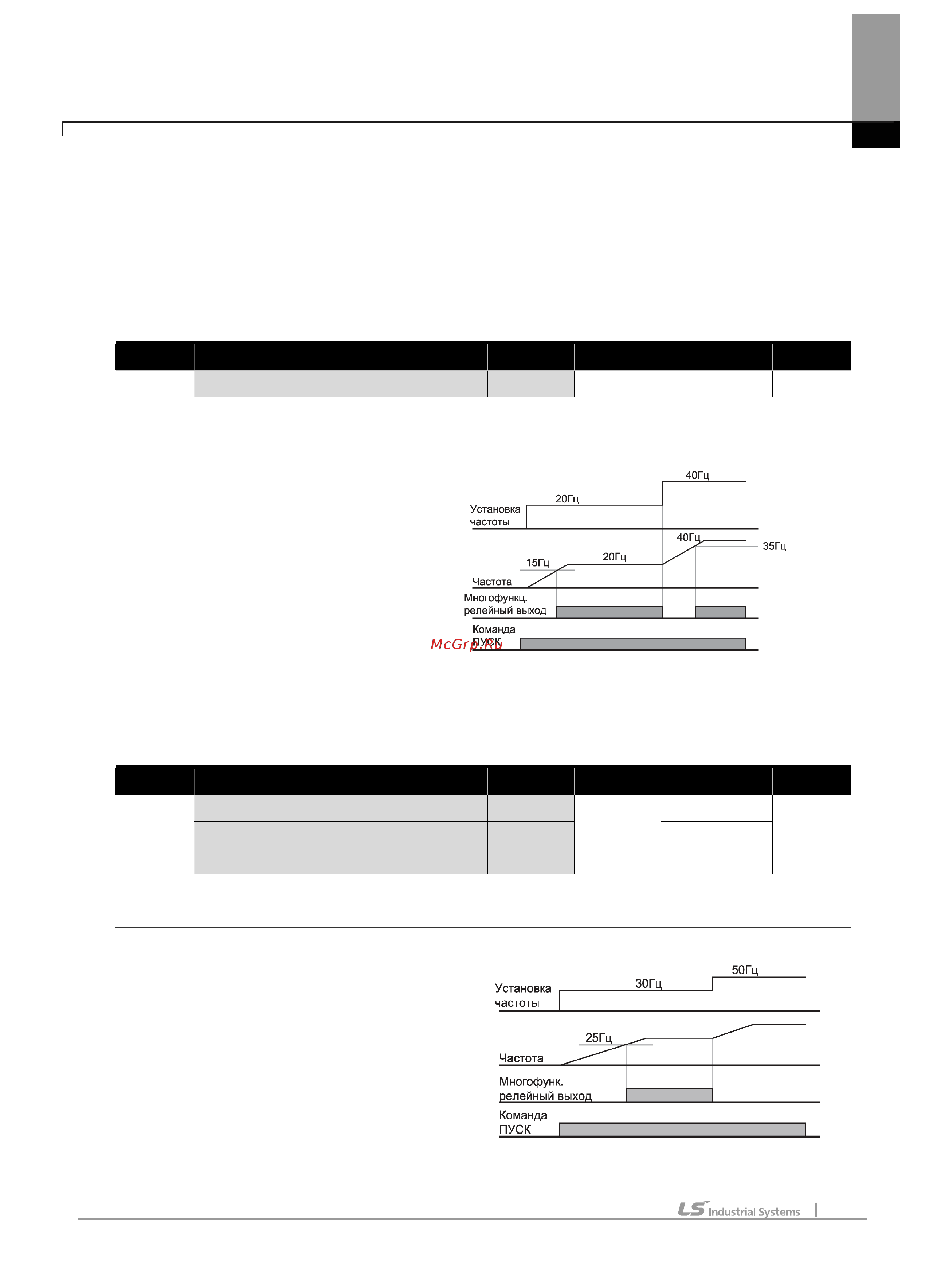

Глава 11. Мониторинг
11-7
P78: Когда 17 (вывод сообщения об ошибке) выбран в P77, многофункциональная клемма и реле будут
активированы со значением, установленным в P78.
z
0 : FDT-1
Проверка, совпадает ли выходная частота с определенной пользователем частотой.
Активное состояние: абсолютное значение (частота по установке – выходная частота)<= ширина полосы
(диапазон) определения частоты/ 2
Группа Код Имя параметра Установка Диапазон Нач. значение Ед. изм.
PG P76 Диапазон определения частоты - 0 – 200 10.0 Гц
Не может быть установлено свыше параметра «Макс. частота» (P16).
При установке кода P76 в 10.0.
z
1 : FDT-2
Активируется, когда частота по установке совпадает с уровнем определения частоты (P75) и
соответствует условию FDT-1.
Активное состояние: (Частота по установке = уровню FDT) и FDT-1
Группа Код Имя параметра Установка Диапазон Нач. значение Ед. изм.
P75 Уровень определенной частоты - 30.0 PG
P76
Диапазон определенной
частоты
-
0 – 200
10.0
Гц
Не может быть установлен больше, чем значение параметра «Макс. частота» (P16).
При установке P75 и P76 как 30.0 Гц и
10.0 Гц, соответственно
