Глава 10. Дополнительные функции
10-5
10.4 3-х проводной режим
Группа Код Имя параметра Установка Диапазон Нач. значение Ед. изм.
P66
Выбор многофункционального
входа P1]
0 0
~ ~
PG
P70
Выбор многофункционального
входа P5
17
0 – 24
4

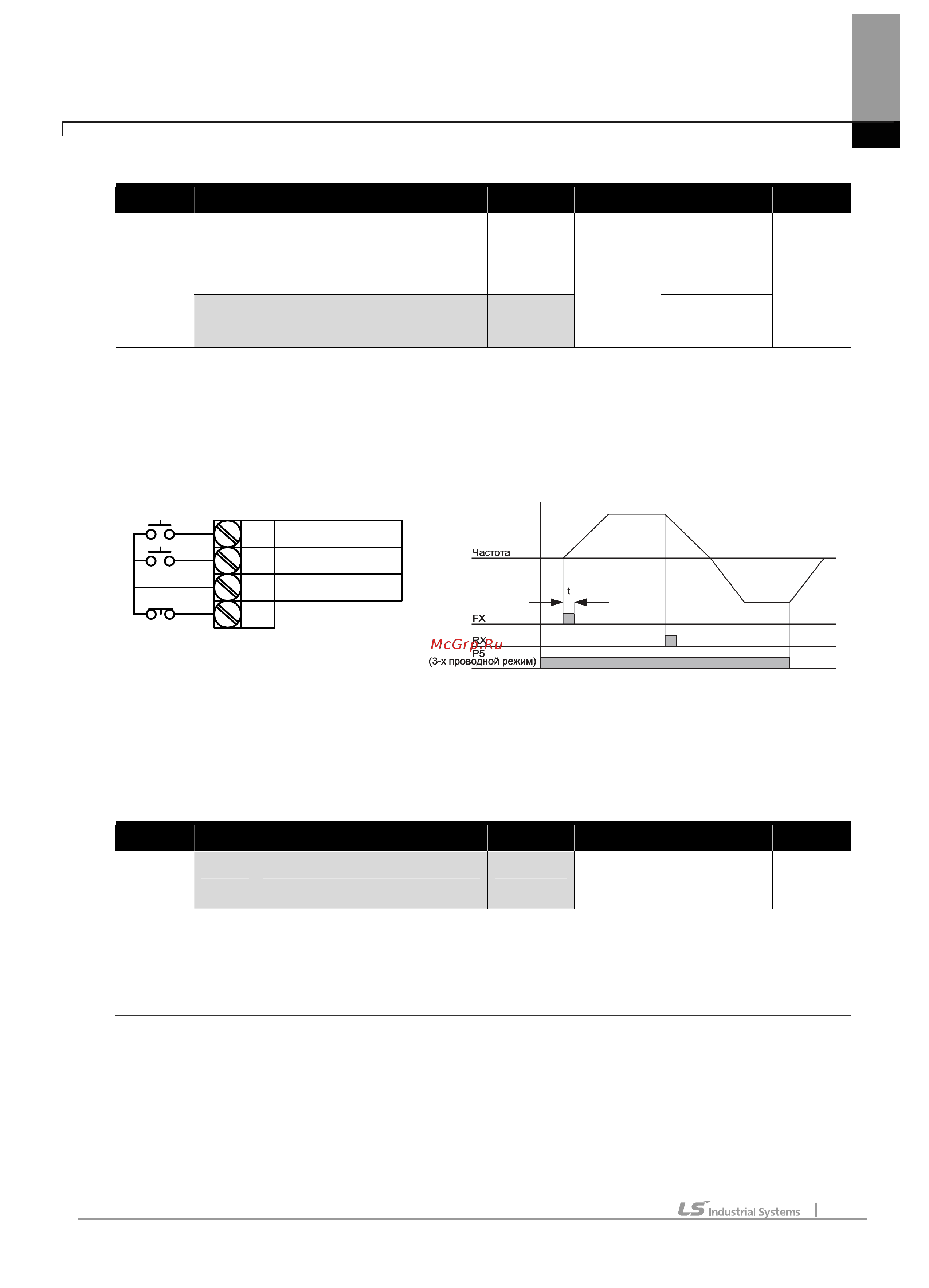

Выберите клемму из P1-P5 для использования 3-х проводного режима.
Если выбрана клемма P5, установите P70 как 17 (3-х проводной режим).
Выходной сигнал сохраняется при использовании этого режима. Следовательно, преобразователем
можно управлять с помощью кнопочного выключателя.
Ширина импульса (t) не должна быть меньше 50 мсек.
10.5 Режим удержания
Группа Код Имя параметра Установка Диапазон Нач. значение Ед. изм.
P31 Частота удержания -
0 – 200
5.0
Гц
PG
P32 Время удержания - 0 – 10 0.0 сек
При этой установке двигатель начинает разгоняться, после выполнения режима удержания (работа
на частоте удержания в течение времени удержания).
В основном этот режим используется при отпускании механического торможения в подъемниках.
Частота удержания: Эта функция используется для вывода момента в необходимом направлении. Может быть
полезна при операциях по поднятию тяжестей для получения достаточного момента после применения
механического торможения. Начальная частота скольжения вычисляется по формуле приведенной ниже.
P1
P2
P5
CM
FX : P66 = 0
RX : P67 = 1
3- Wire : P70 = 17
