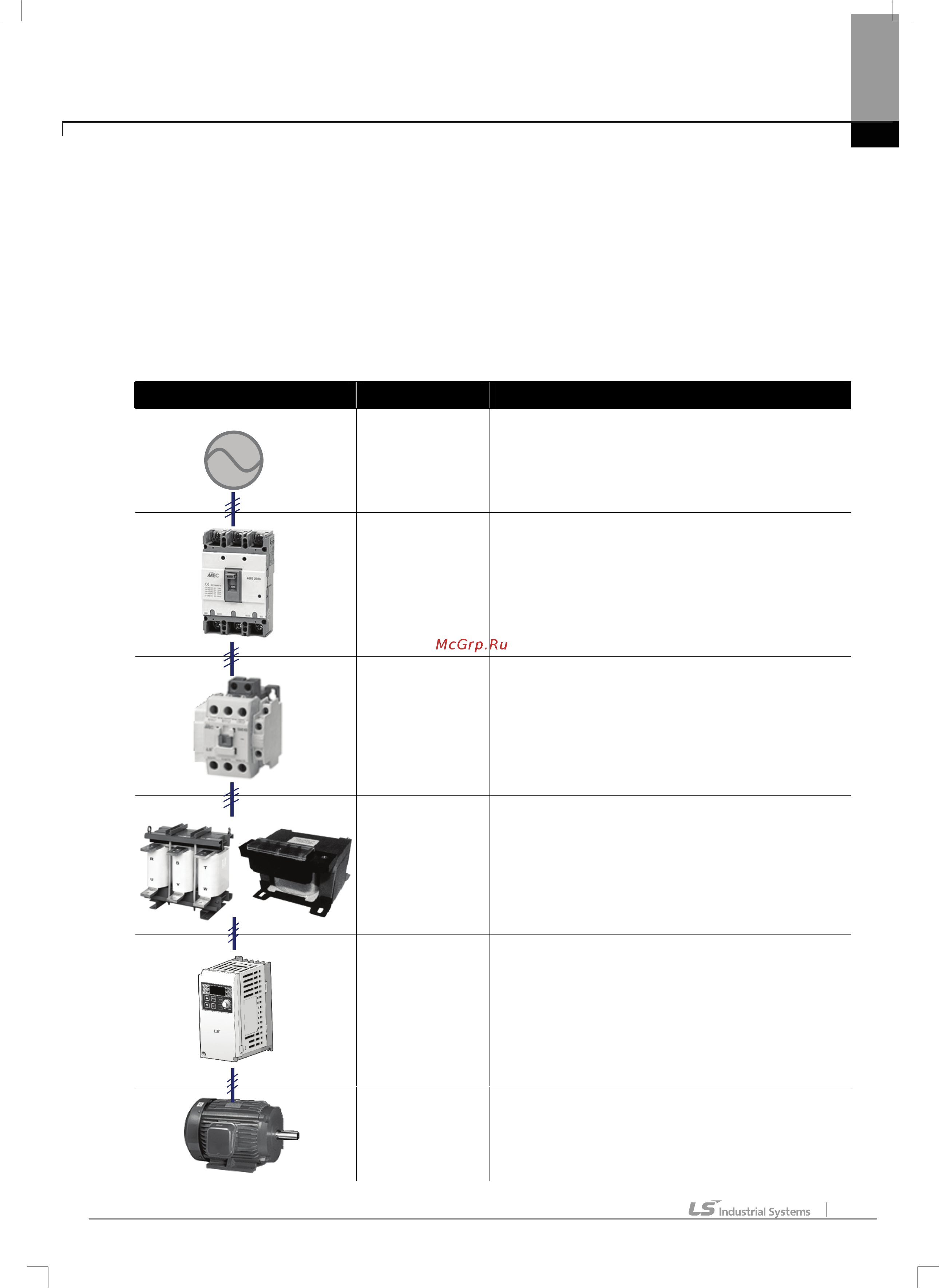

Глава 4. Конфигурация оборудования
4-1
4. Конфигурация оборудования
4.1 Конфигурация периферийного оборудования
Для работы преобразователя необходимы описанные ниже устройства. Периферийные устройства должны быть
правильно выбраны и подключены. Неправильное подключение и неверно выбранная конфигурация системы
могут привести к неправильной работе преобразователя, уменьшению его срока службы, а в худшем случае к
повреждению.
z
Питание переменного тока
Периферийное устройство Наименование Предостережение
Источник
питания
Используйте источник питания, соответствующий
спецификации преобразователя.
Защитный
автомат MCCB
или размыкатель
тока утечки (УЗО)
Следует тщательно выбирать защитный автомат,
т.к. при включении питания преобразователь
потребляет большой ток.
Магнитный
пускатель
Устанавливается при необходимости. Если
пускатель установлен, не используйте его для
запуска и останова двигателя. Это снижает время
работы надежной работы преобразователя.
Дроссели
переменного и
постоянного тока
Используйте дроссели в том случае, если нужно
улучшить коэффициент мощности, или мощность
силового трансформатора в 20 раз превышает
мощность преобразователя и расстояние не более
10 м.
Преобразователь
Время надежного функционирования
преобразователя зависит от условий окружающей
среды, правильности его установки и подключения.
Неправильное подключение может привести к
повреждению преобразователя.
Подключаемые к
выходу
устройства
Не подключайте к выходу емкостные устройства
коррекции мощности, подавители импульсных
помех, фильтр радиопомех.
