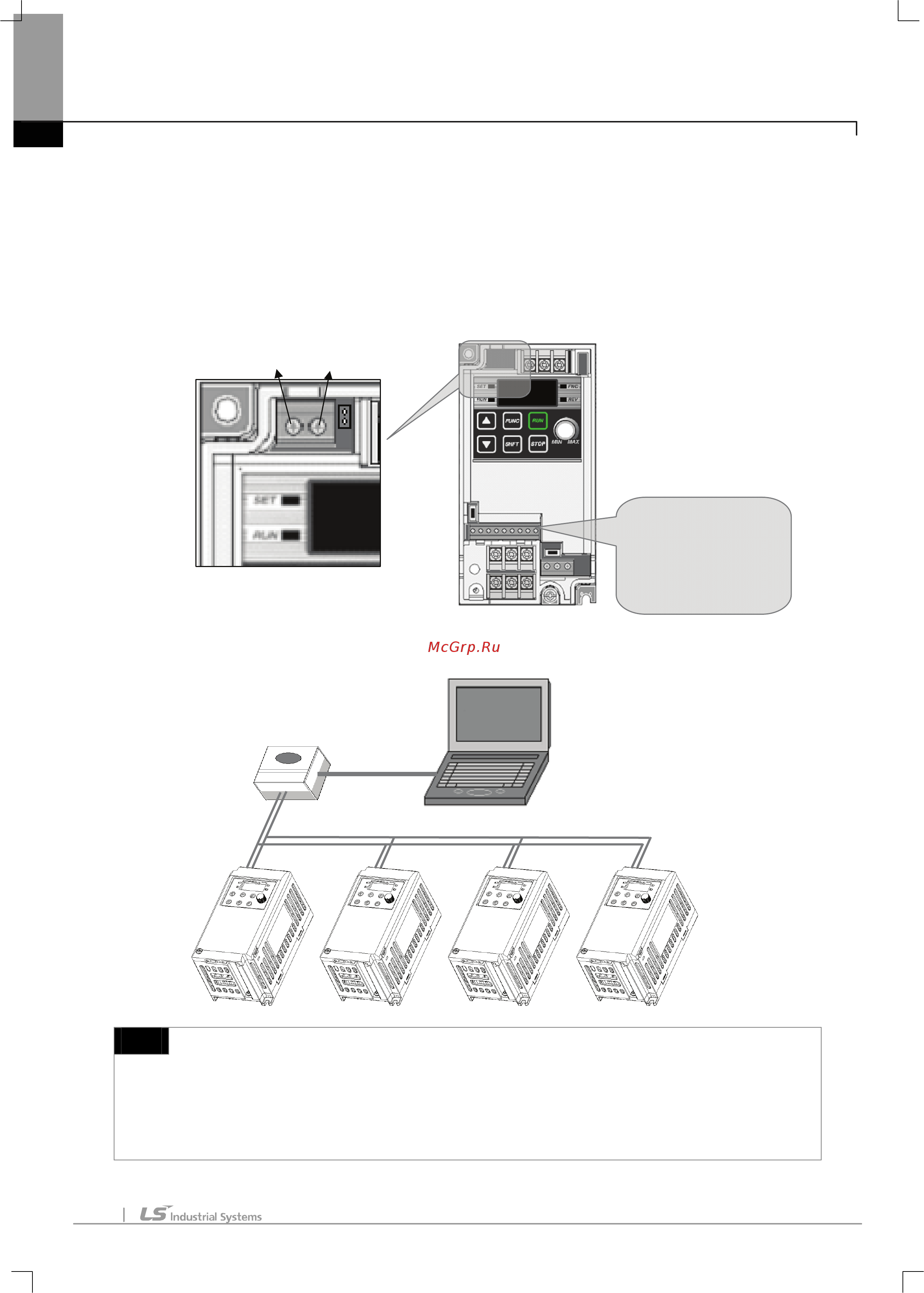

Глава 14. Связь RS-485
14-2
14.3 Установка
z
Подсоединение к линии передачи данных
Подсоедините линию передачи к клеммам управления (S+), (S-) частотного преобразователя как показано на рис.
ниже. Используйте клемму CM на нижней клеммной колодке управления для заземления экрана провода сигнала
COM. Специальная клемма COM предусмотрена в преобразователе частоты.
z
Подсоединение компьютера и частотного преобразователя
Прим.
Число приводов, которые можно подсоединить – до 16.
Максимальная длина линии связи составляет 1200 м. Для обеспечения стабильной связи
ограничивайте линию величиной 700 м.
Подключайте к (S+, S-) колодки JP1, расположенной на верхней части платы управления.
Устройство верхнего
уровня управления (ПС,
ноутбук, ПЛС и т.п.)
Связь R232, R485
S+(P) S-(N)
Используйте клемму
CM при наличии
экранированного
провода
