Глава 9. Базовые функции
9-8
z
Запрет пуска FX/RX (в прямом и обратном направлении)
Группа Код Имя параметра Установка Диапазон Нач. значение Ед. изм.
DRV
drC Выбор направления вращения - F, r F
PG
P 5
Запрет пуска в
прямом/обратном направлении
- 0 – 2 0
Выберите направление вращения двигателя.
0: Вращение в прямом и обратном направлении разрешено
1: Вращение в прямом направлении заблокировано
2: Вращение в обратном направлении заблокировано
z

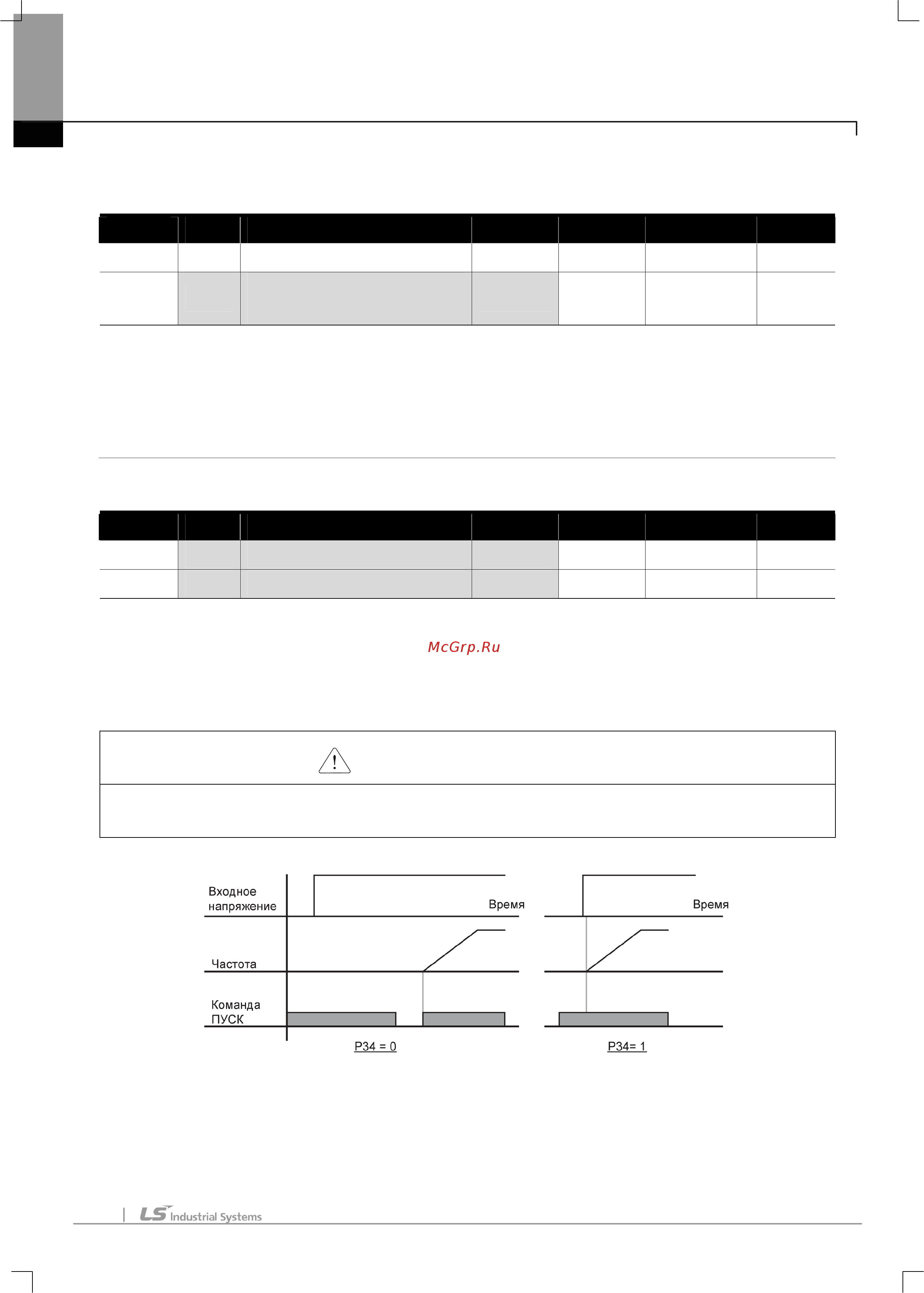

Функция пуска при подаче питания
Группа Код Имя параметра Установка Диапазон Нач. значение Ед. изм.
DRV
drv Тип стартовых команд 1, 2 0 – 3 1
PG
P34 Пуск при подаче питания 1 0 – 1 0
Установите P34 как 1
Когда на частотный преобразователь подается питание переменного тока, при этом подана
команда на запуск.
Данная функция не работает, если управление осуществляется через кнопки пульта RUN/STOP.
Предупреждение
При работе с данной функцией следует уделять особое внимание, так как двигатель начинает работу
после подачи напряжения постоянного тока на вход.
