Глава 9. Базовые функции
9-10

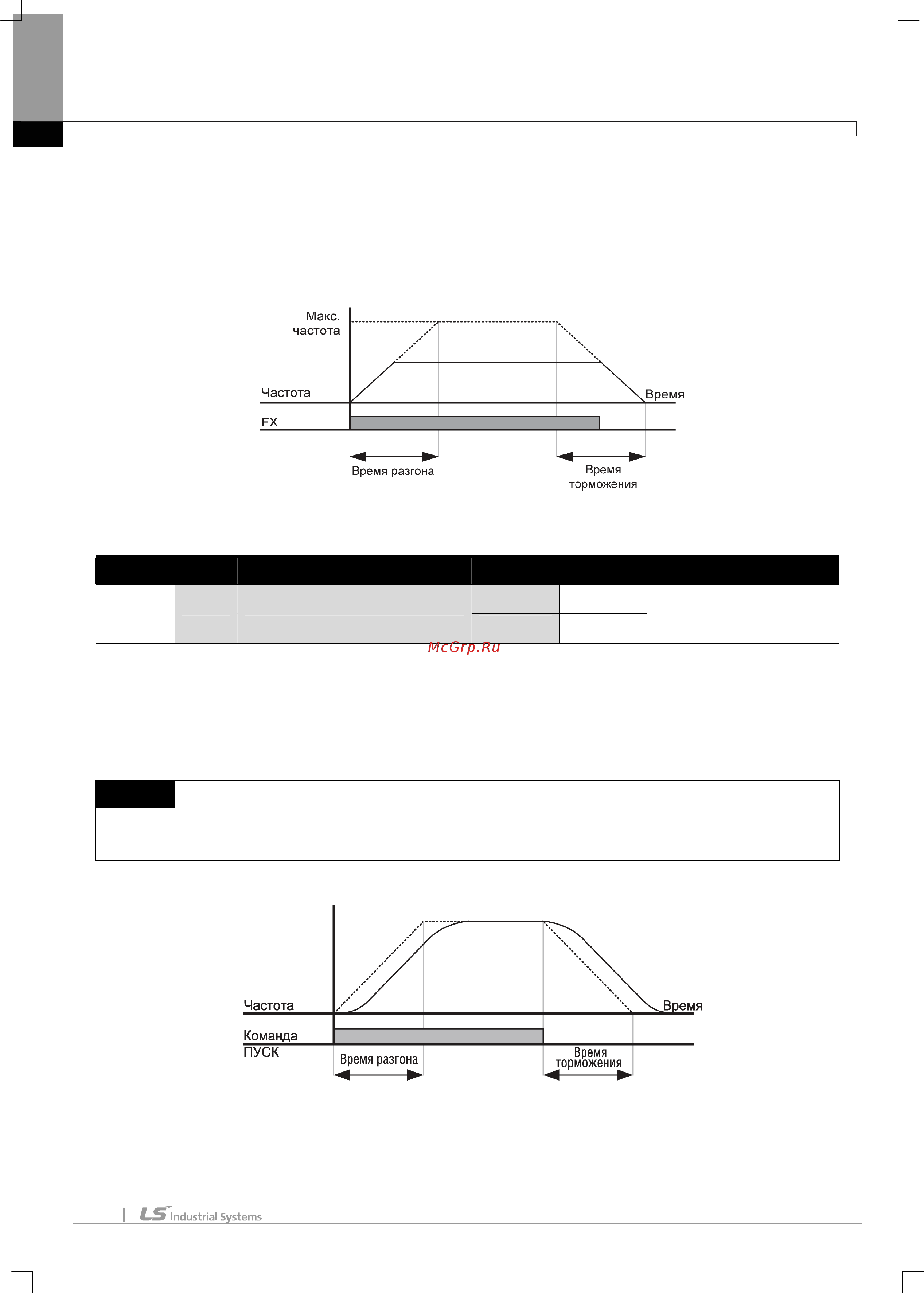

Время Разгона/Торможения – необходимое время достижения макс. частоты с 0 Гц. Например, если
максимальная частота устанавливается как 60Гц, время разгона/торможения – 5 сек, а рабочая частота
30 Гц, то время для достижения 30 Гц будет 2.5 сек.
z
Выбор кривой разгона/торможения
Группа Код Имя параметра Установка Диапазон Ед. изм.
P 6 Характеристика разгона 0 Линейная
PG
P 7 Характеристика торможения 1 S-кривая
0
Характеристика разгона/торможения устанавливается в кодах P6 и P7 группы PG.
Линейная: выходная частота возрастает и уменьшается с постоянным инкрементом.
S-кривая: эта характеристика позволяет двигателю разгонятся и тормозить плавно. Например:
конвейер, двери лифта.
Прим.
Для кривой S-типа, реальное Время разгона/торможения занимает большее время, чем время,
выставленное пользователем.
