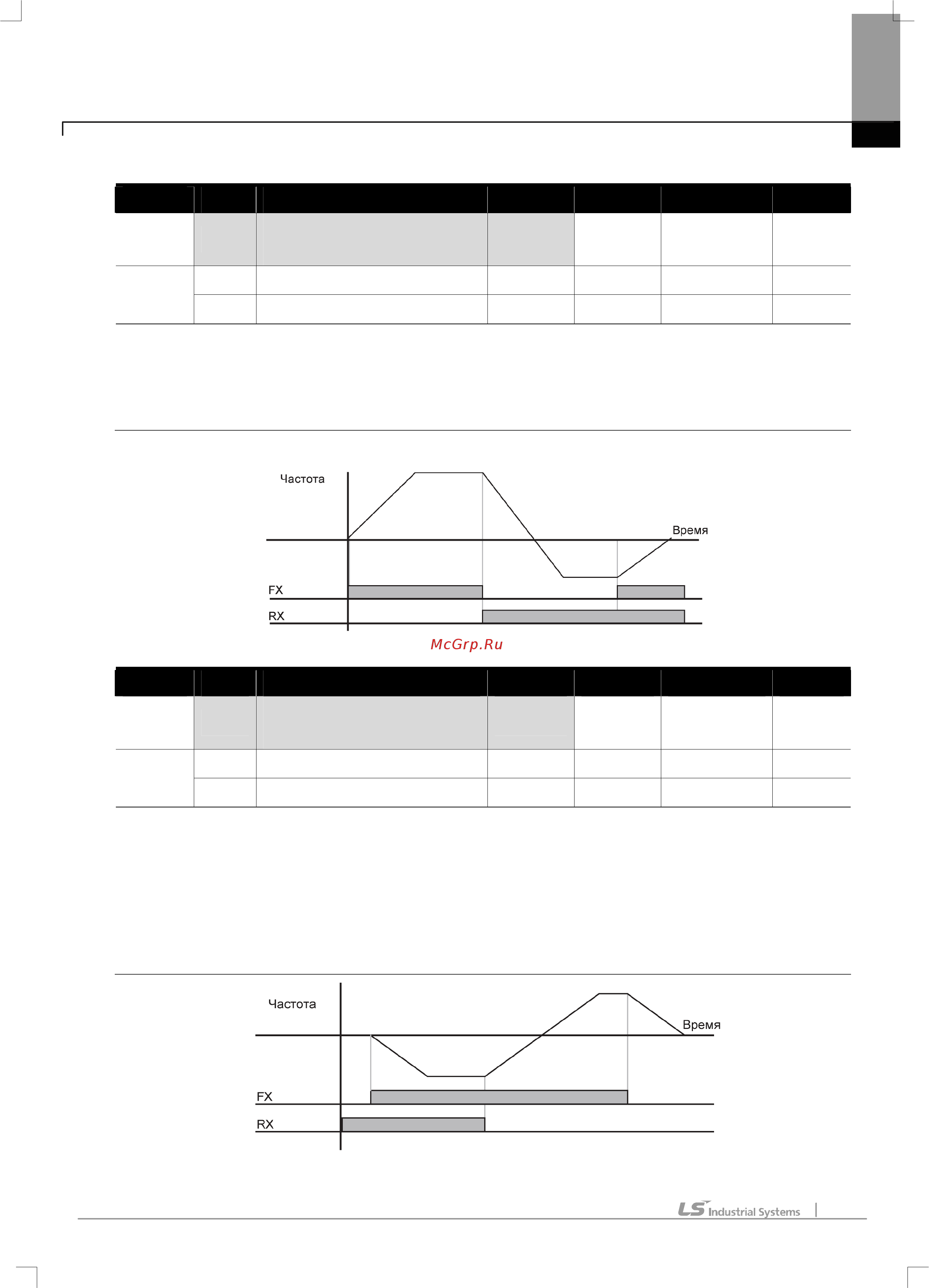

Глава 9. Базовые функции
9-7
z
Подача команд при помощи клемм FX, RX, вариант 1
Группа Код Имя параметра Установка Диапазон Нач. значение Ед. изм.
DRV
drv
Источник задания пусковых
команд
1 0 – 3 1
P66 Установка многофунк. входа P1 0 0 – 24 0
PG
P67 Установка многофунк. входа P2 1 0 – 24 1
Установите код drv группы DRV как 1.
Установите P66 и P67 как 0 и 1 для использования P1 и P2 в качестве клемм FX и RX.
FX – команда вращения в прямом направлении и RX – команда вращения в обратном направлении.
Двигатель останавливается, если одновременно подать сигналы на клеммы FX/RX.
z
Подача команд с помощью клемм FX, RX, вариант 2
Группа Код Имя параметра Установка Диапазон Нач. значение Ед. изм.
DRV
drv
Источник задания пусковых
команд
2 0 – 3 1
P66 Установка многофунк. входа P1 0 0 – 24 0
PG
P67 Установка многофунк. входа P2 1 0 – 24 1
Установите код drv группы DRV как 2.
Установите P66 и P67 как 0 и 1 для использования P1 и P2 в качестве клемм FX и RX.
FX: Установка ПУСК/СТОП. Двигатель вращается, если вход FX активирован.
RX: Выбор направления вращения. Двигатель вращается в обратном направлении, если вход RX
активирован.
