Глава 9. Базовые функции
9-12
9.5 V/F управление
z

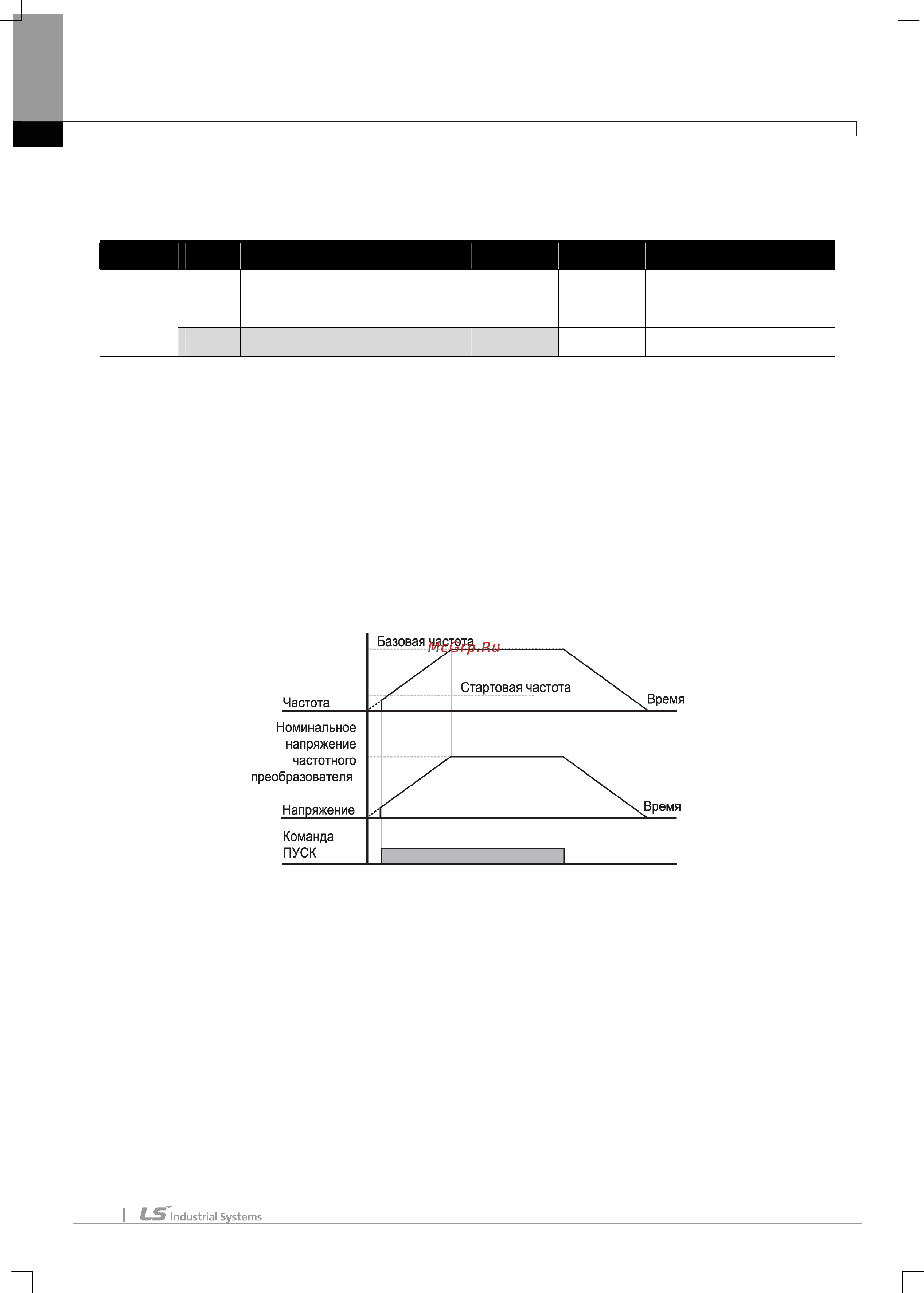

Линейный тип V/F характеристики
Группа Код Имя параметра Установка Диапазон Нач. значение Ед. изм.
P17 Базовая частота - 30 – 200 60.0 Гц
P18 Стартовая частота - 0.1 – 10 0.5 Гц
PG
P22 V/F характеристика 0 0 – 1 0
Установите код 22 в положение 0 (линейная)
Данный тип поддерживает линейное соотношение между напряжением и частотой (V/F).
Базовая частота: частотный преобразователь выводит номинальное напряжение на этом уровне.
Введите частоту двигателя, указанную в паспортной табличке.
Стартовая частота: частотный преобразователь начинает выводить напряжение, начиная с данной
частоты.
