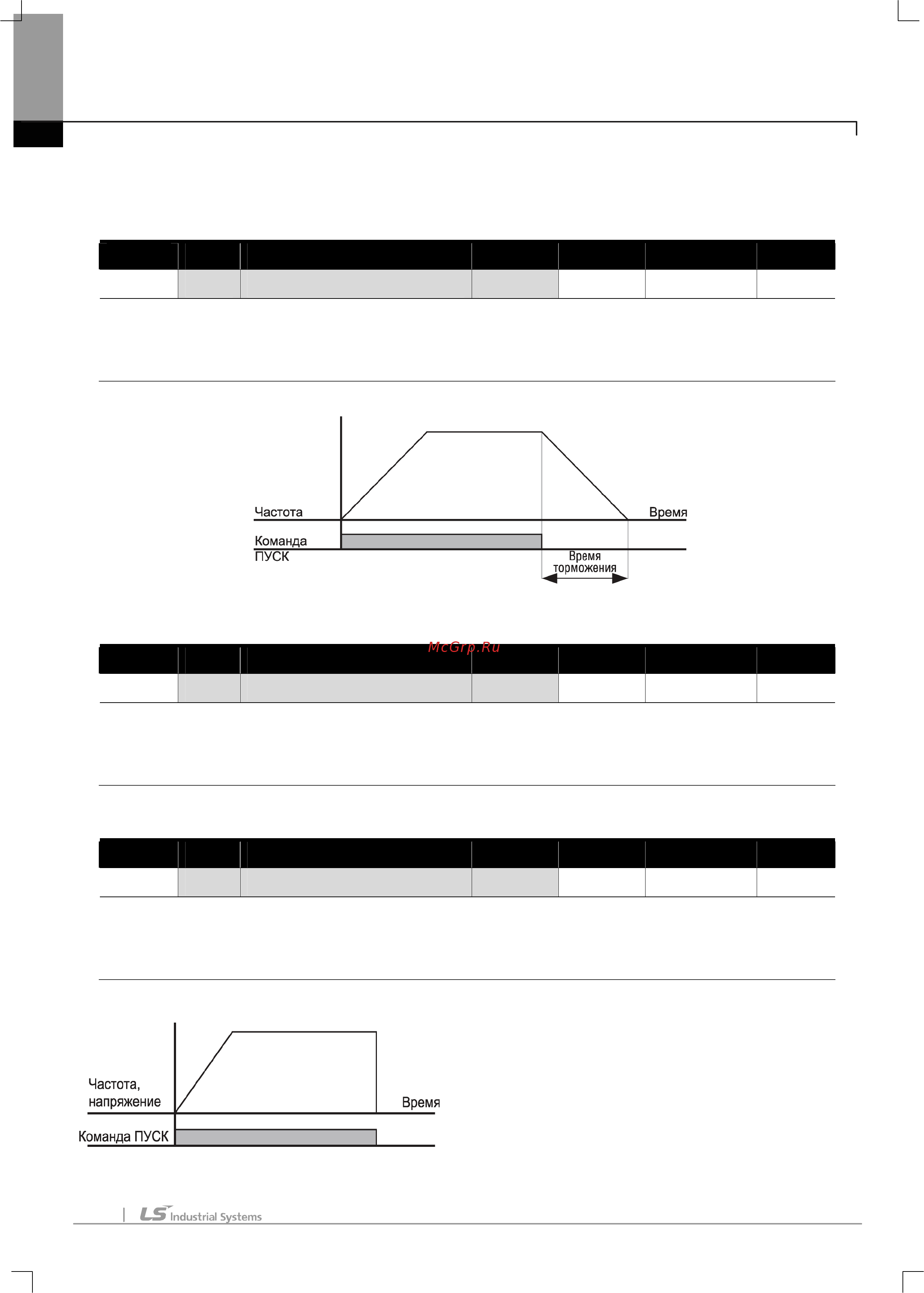

Глава 9. Базовые функции
9-16
9.6 Выбор способа остановки
z
Торможение до остановки
Группа Код Имя параметра Установка Диапазон Нач. значение Ед. изм.
PG P 8 Выбор метода остановки 0 0 ~ 2 0
Установите код P8 группы PG как 0.
Двигатель тормозит до 0 Гц с заданным ускорением.
z
Торможение до остановки при помощи постоянного тока
Группа Код Имя параметра Установка Диапазон Нач. значение Ед. изм.
PG P 8 Выбор метода остановки 1 0 – 2 0
Выберите 1 (Торможение до остановки при помощи ПТ) в коде P8 группы PG.
См. страницу 10-1.
z
Останов на выбеге
Группа Код Имя параметра Установка Диапазон Нач. значение Ед. изм.
PG P 8 Выбор метода остановки 2 0 – 2 0
Выберите 2 (Останов на выбеге) в коде P8 группы PG.
Если команда ПУСК выключена «OFF», выходная частота и напряжения отключены.
