Ls SV002iE5-1C [39/142] Глава 6 управление
![Ls SV002iE5-1C [39/142] Глава 6 управление](/views2/1584710/page39/bg27.png)

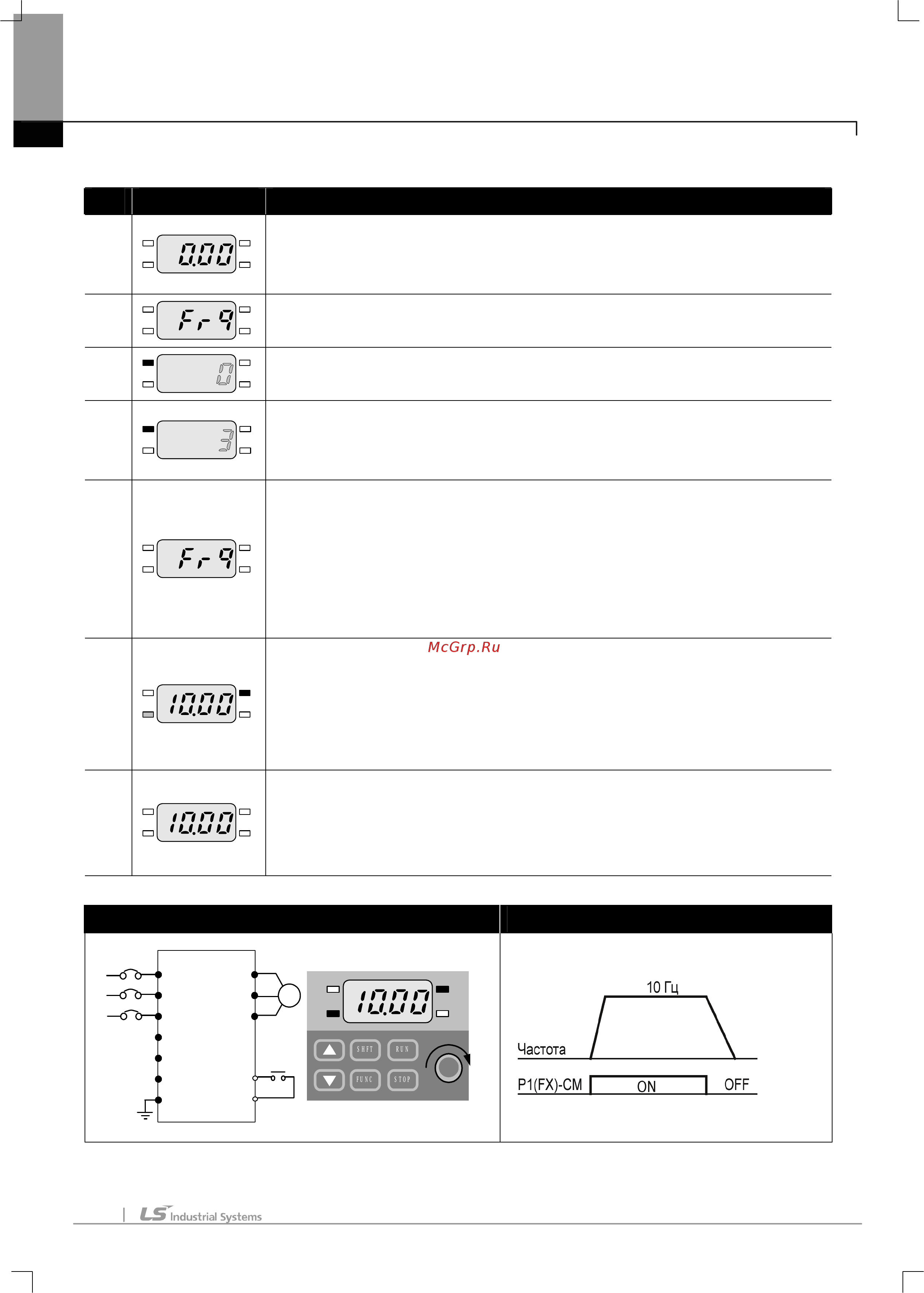

Глава 6. Управление
6-2
z
Задание частоты от потенциометра, внешние стартовые команды
No. Индикация Операция и описание
1
-. На индикаторе значение заданной частоты ‘0.00’ первого параметра группы
DRV.
-. Нажмите клавишу Вверх (
S
) четыре раза.
2
-. На индикаторе код параметра
Frq
(источник задания частоты).
-. Нажмите клавишу FUNC.
3
-. Текущее значение параметра 0 (задание скорости с пульта управления).
-. Нажмите клавишу Вверх (
S
) два раза.
4
-. На индикаторе значение 3 (задание скорости потенциометром).
-. Нажмите кнопку FUNC.
-. Значение 3 мигает часто. Нажмите кнопку FUNC один раз.
5
-. На индикаторе код параметра
Frq
и Режим установки частоты изменяется на
потенциометр.
-. Нажмите кнопку SHFT для перехода к параметру задания частоты, первому
коду группы DRV.
-. Поворачивая ручку на панели в положение MAX или MIN, установите
значение10.00Гц.
6
-. Замкните клеммы P1 (FX) и CM.
-. Индиктор FWD (вращение вперед) мигает, на дисплее высвечивается текущее
значение частоты.
-. При достижении 10Гц, на дисплее значение выходной частоты.
-. Разомкните клеммы P1 (FX) и CM.
7
-. Индикатор FWD (вращение вперед) мигает, на дисплее высвечивается текущее
значение частоты.
-. После останова на индикаторе высвечивается значение заданной частоты
10.00.
Схема соединений Диаграмма работы
M
L1 (R)
L2 (S)
(T)
P
P1
N
G
U
V
W
P1 (FX)
CM
220 Vac
