Глава 5. Программирование при помощи клавиатуры
5-8
z

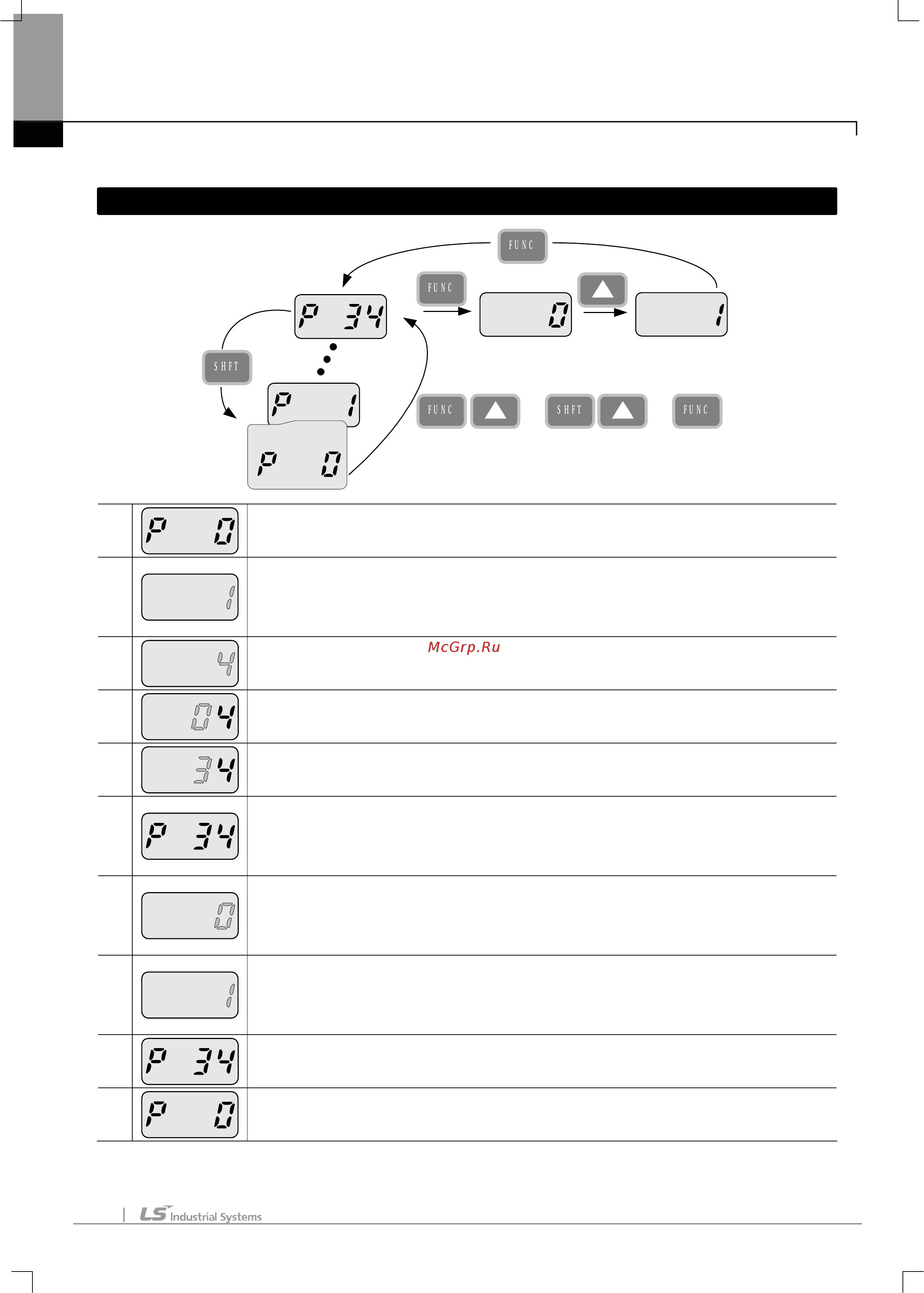

Изменение значения параметра группы PG
Изменение значения параметра P34 группы PG с 0 до 1
PG group
X4 X3
1
-. На индикаторе код первого параметра Р0 группы PG.
-. Нажмите кнопку FUNC.
2
-. Загорается индикатор установки.
-. Возможен переход к коду 1.
-. Измените значение 1 на 4, используя кнопку Вверх (
S
).
3
-. На индикаторе значение 4
-. Нажмите кнопку SHFT.
4
-. Курсор находится в разряде 0 в 0
4
.
-. Нажимайте кнопку Вверх (
S
) до значения 3.
5
-. На индикаторе 34
-. Нажмите кнопку FUNC.
6
-. Индикатор установки гаснет.
-. Код 34 установлен в группе PG.
-. Нажмите кнопку FUNC.
7
-. Загорается индикатор установки.
-. Код 34 установлен как 0.
-. Установите значение 1, используя кнопку Вверх (
S
).
8
-. Нажмите кнопку FUNC.
-. Нажмите кнопку FUNC еще раз, пока значение 1 мигает.
-. Индикатор установки гаснет.
9
-. Изменение значения параметра завершено.
-. Нажмите кнопку SHFT.
10 -. Переход к коду 1 группы PG.
