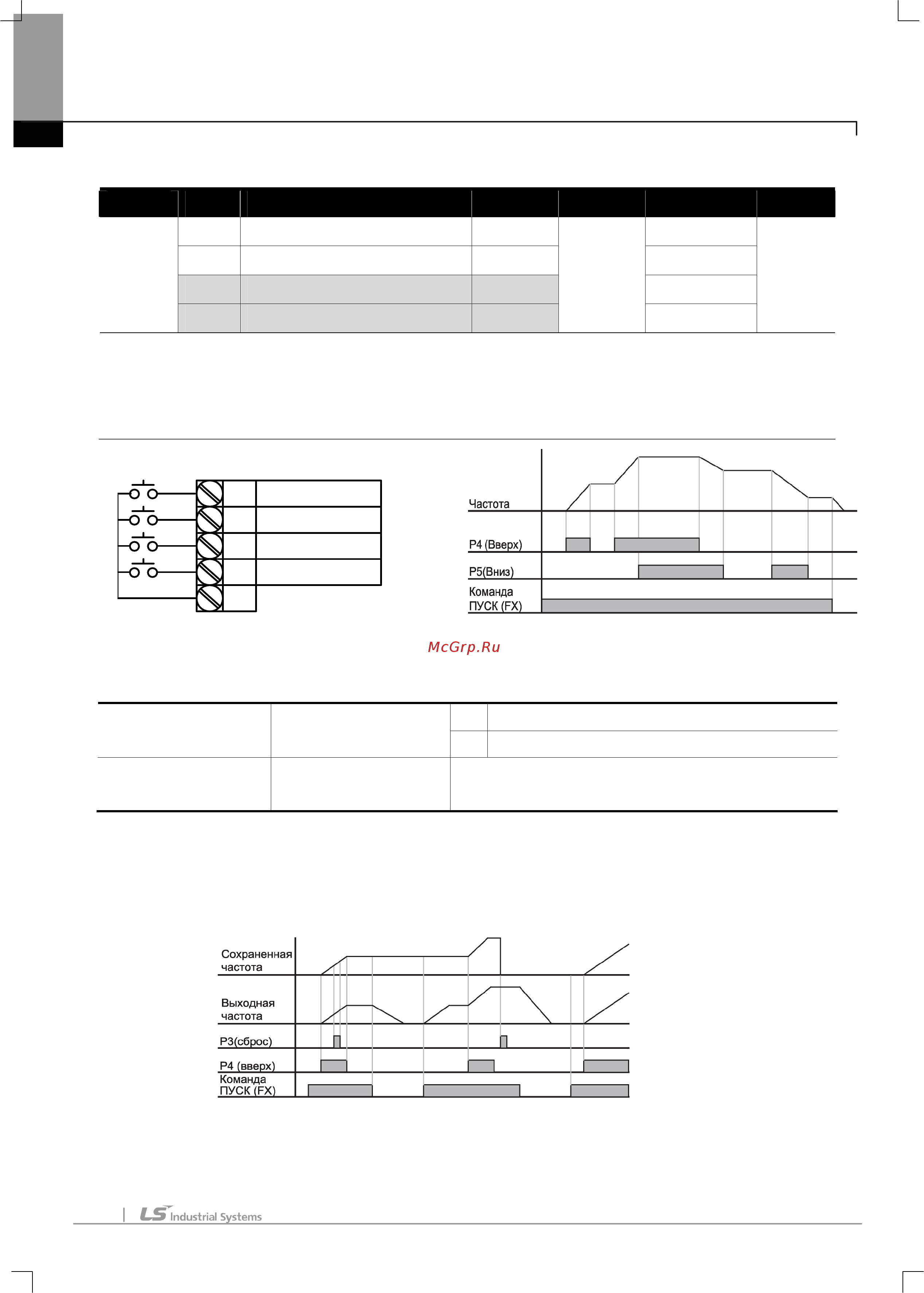

Глава 10. Дополнительные функции
10-4
10.3 Режим UP – DOWN
Группа Код Имя параметра Установка Диапазон Нач. значение Ед. изм.
P66 Функция входа P1 0 0
P68 Функция входа P3 24 2
P69 Функция входа P4 15 3
PG
P70 Функция входа P5 16
0 – 24
4
Выберите клеммы для режима Up-Down из P1-P5.
Если выбраны клеммы P4 и P5 для режима Up-Down, установите P69 и P70 как 15 (Увеличение
частоты) и 16 (Уменьшение частоты), соответственно.
Функция сохранения частоты Up/down: Если код P29, ‘Сохранение частоты up/down’, установлен как 1,
частота перед торможением или остановкой преобразователя сохраняется в P30.
0 Частота ‘up/down’ не сохраняется
P29 Сохранение частоты
‘up/down’
1 Частота ‘up/down’ сохраняется
P30
Значение частоты
‘up/down’
Сохраненное значение частоты Up/down
При работе в режиме Up/down можно обнулить сохраненную частоту подачей сигнала на цифровой вход.
Если сигнал обнуления сохраненной частоты подан на вход во время увеличения/уменьшения частоты
командой ‘Up/Down’, то он игнорируется, и сохраненная частота не обнуляется.
P1
P4
P5
FX : P66 = 0
UP : P69 = 15
CM
DOWN : P70 = 16
P3 UP : P68 = 24
