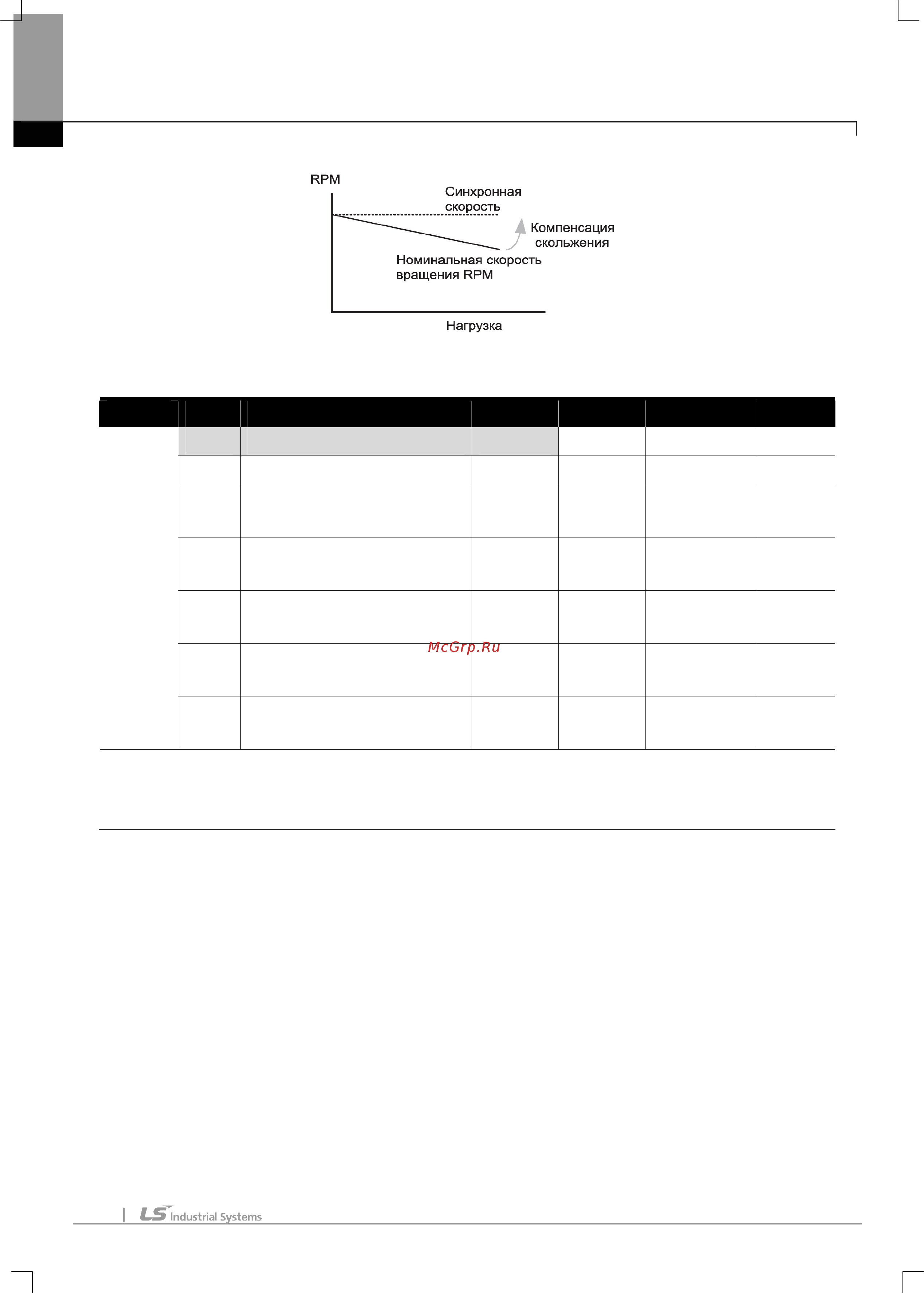

Глава 10. Дополнительные функции
10-8
10.7 ПИ контроль
Группа Код Имя параметра Установка Диапазон Нач. значение Ед. изм.
P46 Выбор режима управления 2
0 – 3
0
-
P47 P коэффициент усиления ПИ - 0 – 999.9 300.0 %
P48
Время интегрирования ПИ (I
коэффициент)
- 0.1 – 32.0 1.0 сек
P50
Упреждающий коэффициент
для ПИ контроля
0 – 999.9 0 %
P51
Верхний предел выходной
частоты ПИ
- 0 – 200 60.0 Гц
P52
Нижний предел выходной
частоты ПИ
0 – 200 0.5 Гц
PG
P66~
P70
Функции клемм P1 ~ P5 20 0 – 24 - -
Установите P46 как 2 (ПИ контроль).
ПИ регулятор используется для контроля параметров (уровень воды, давления, температуры и др.)
P47: Установите проценты выхода погрешности. Если коэффициент усиления установлен в 50%, то 50%
разницы будет добавлено к выходному сигналу. Более высокие значения коэффициента усиления
позволяют достигнуть установленного значения, но могут привести к осцилляции.
P48: Установите время интегрирования ПИ регулятора (накопления значения ошибки). Установите время,
требующееся для выдачи 100 %, когда величина погрешности равна 100%. Например, если время
интегрирования установлено в 1 сек и ошибка равна 100%, то через одну секунду будет выведено 100%
ошибки. Однако, слишком маленькие значения времени интегрирования могут привести к осцилляции.
P50: Установите коэффициент усиления для добавления к выходному значению ПИ регулятора.
P51, P52: Ограничения по выходному значению ПИ регулятора.
P66 – P70: Для переключения с режима ПИ регулирования в нормальный используйте один из цифровых
входов P1–P5, установив значение в 20 и активировав его.
