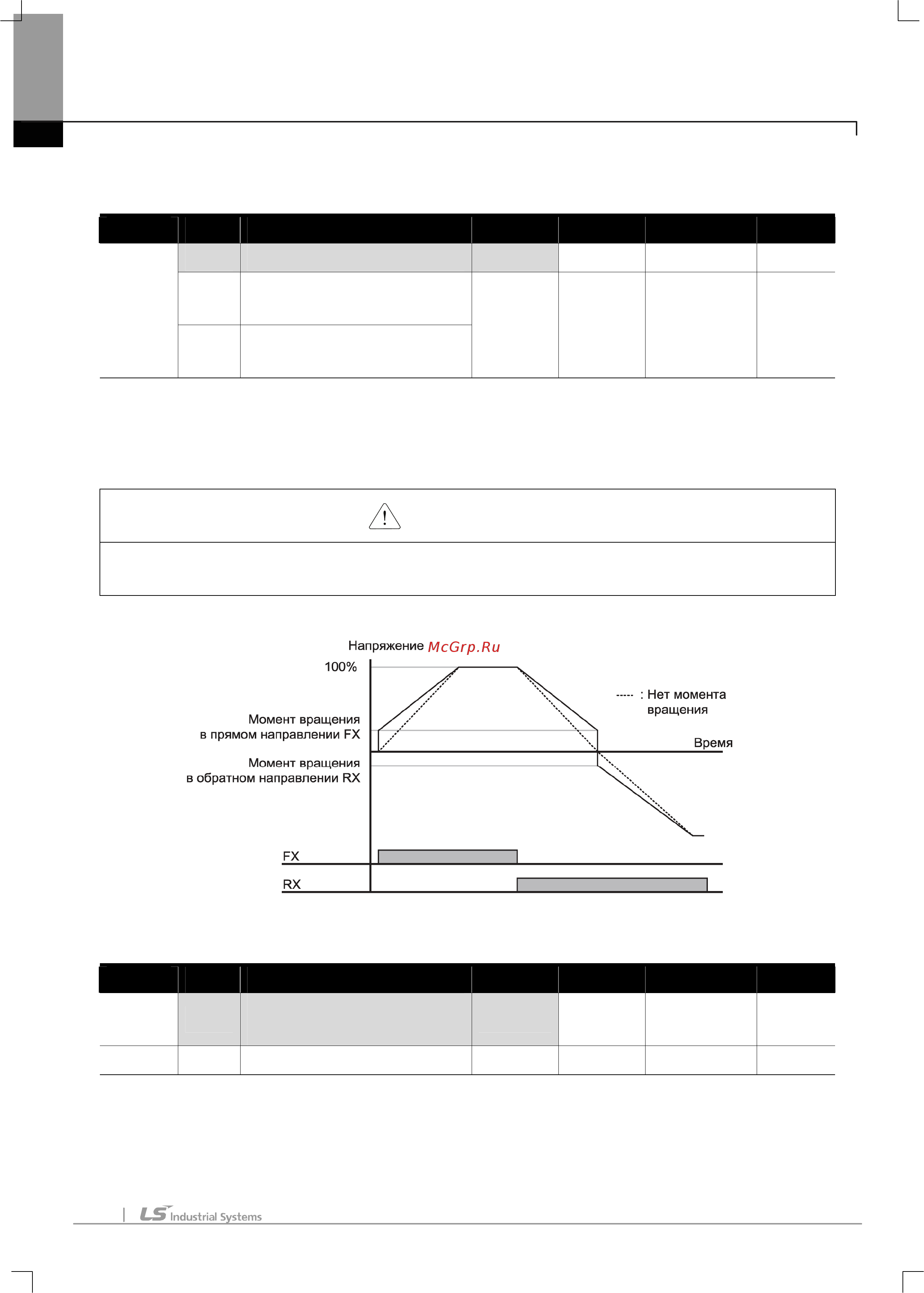

Глава 9. Базовые функции
9-14
z
Ручная установка усиления момента
Группа Код Имя параметра Установка Диапазон Нач. значение Ед. изм.
P19 Усиление момента вращения 0 0 – 1 0
P20
Усиление момента в прям.
направлении
PG
P21
Усиление момента в обратном
направлении
- 0 – 15 5 %
Установите код P19 группы PG как 0 (ручная установка усиления момента).
Значения «усиление момента в прямом/обратном направлениях» устанавливается в кодах P20 и
P21, соответственно.
Внимание
Установка значения момента вращения выше необходимого может привести к перегреву двигателя из-за
перемагничивания.
z
Автоматическая установка момента вращения
Группа Код Имя параметра Установка Диапазон Нач. значение Ед. изм.
PG
P19
Выбор повышения крутящего
момента
1 0 – 1 0
PG
P44 Ток холостого хода - 0.1 – 25.5 - A
