Глава 5. Программирование при помощи клавиатуры
5-3

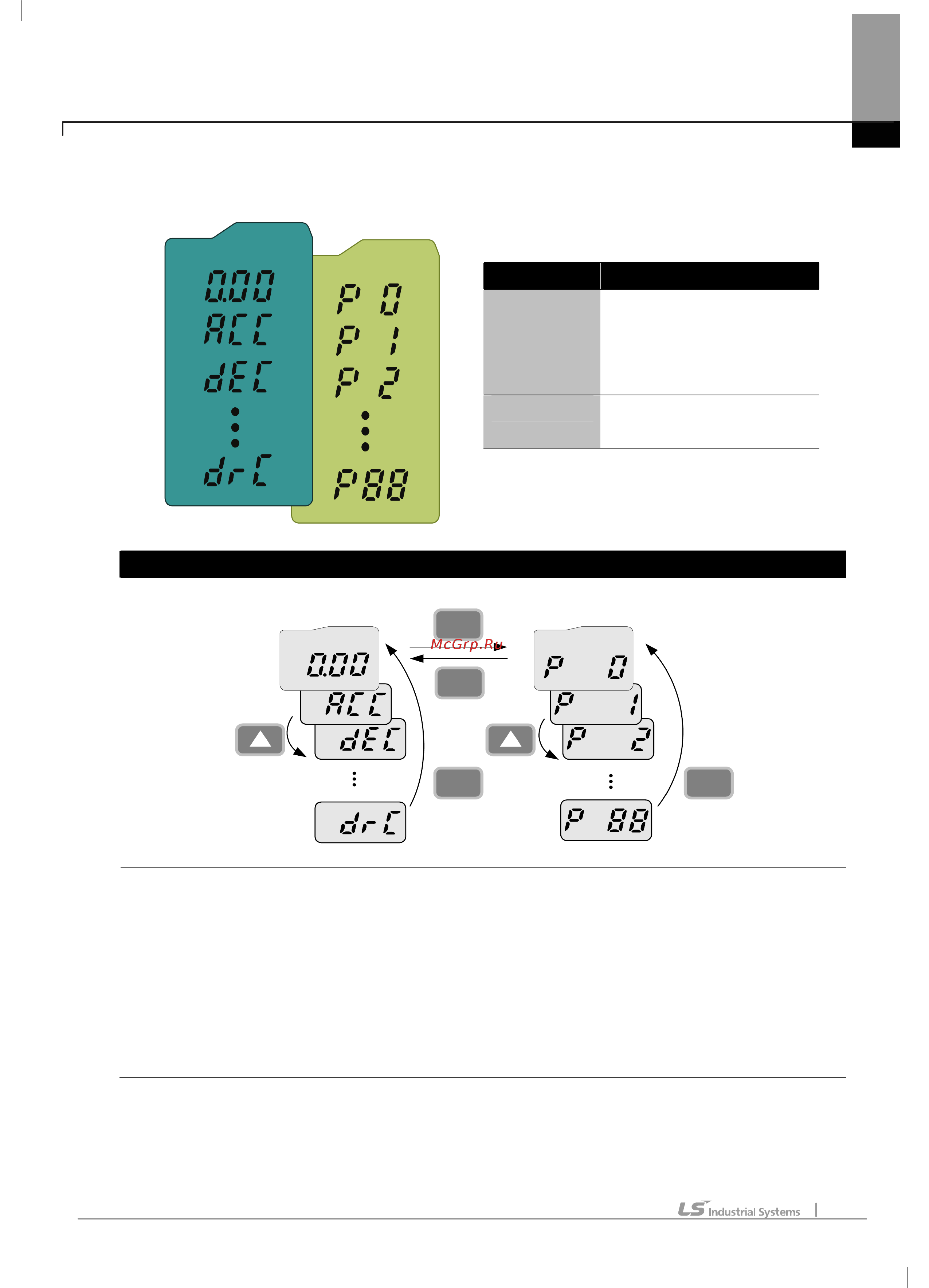

5.3 Группы парамтеров
z
В серии SV-iE5 все параметры разделены на 2 группы. Название групп и их описание приведены в таблице:
Изменение группы параметров
PG groupDrive group
SHFT
SHFT
SHFT SHFT
Можно перемещаться между группами, если нажать кнопку SHIFT (СДВИГ) при наличии кода 0 в группе
DRV / группе PG, как показано на рисунке. Если нажать SHIFT (СДВИГ) при коде, отличающемся от 0,
происходит переход к первому коду выбранной группы, а если нажать (SHIFT) СДВИГ ещё раз,
выполняется переход между группами.
1)
Заданная частота устанавливается в первом коде группы привода. Поставка выполняется со
значением 0,00, установленным по умолчанию, и любые изменения частоты привода показываются при
их выполнении пользователем.
Тип Описание
Группа DRV Базовые параметры, такие
как: заданная частота,
установленное время разгона
/ торможения.
Группа PG Группа параметров
дополнительных функций
Группа PG
Группа DRV
Прим.1)
