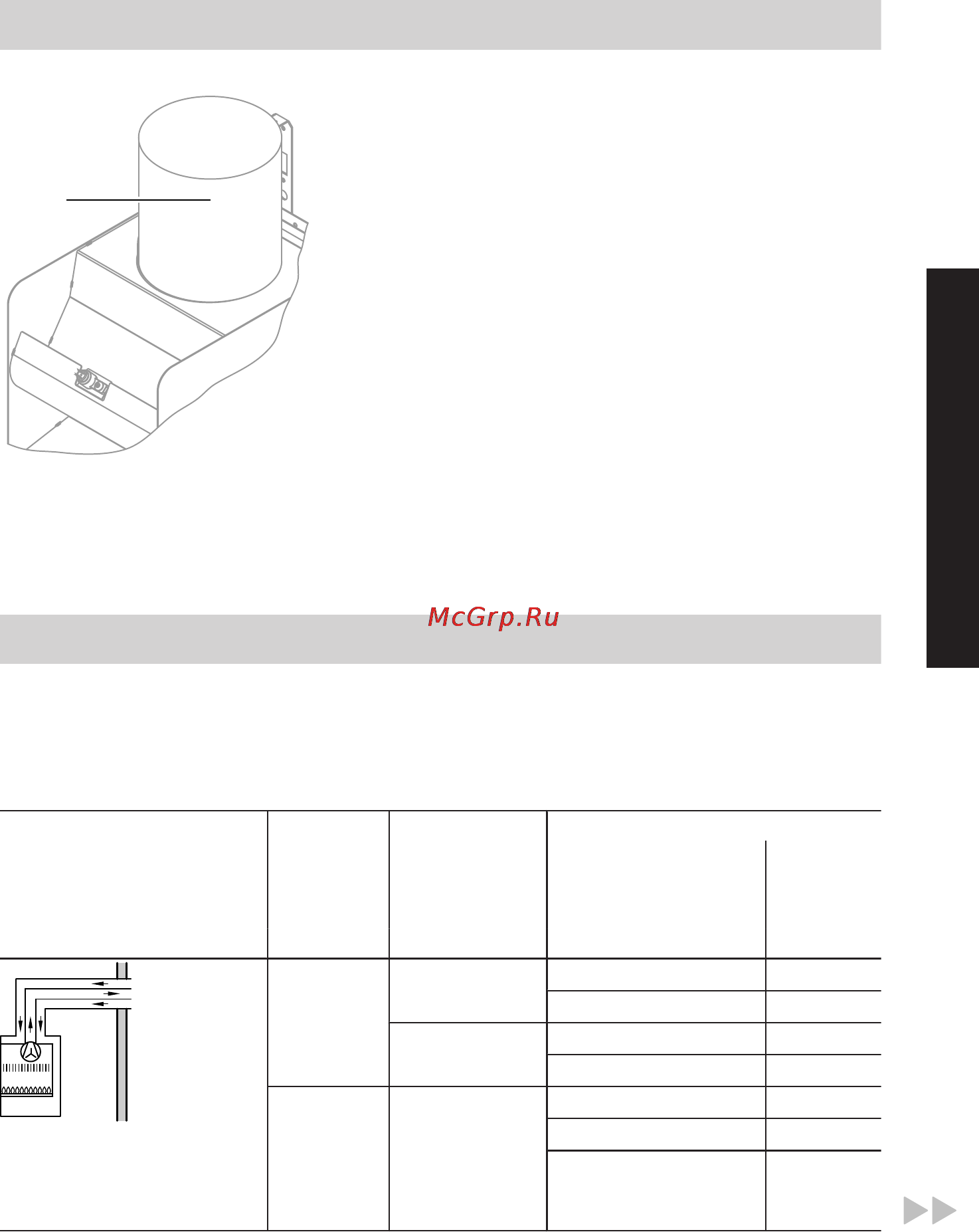

Viessman VITOPEND 111-W [11/96] Подключение газохода котла с открытой камерой сгорания
![Viessman VITOPEND 111-W [11/96] Подключение газохода котла с открытой камерой сгорания](/views2/1070150/page11/bgb.png)
11
A
A
Измерительное отверстие 7 10
мм
1. Выполнить подключение дымо-
хода по наиболее короткому пути.
Избегать резких перегибов.
Указание
Поперечное сечение труб дымо-
хода и дымовой трубы должно
соответствовать сечению пат-
рубка стабилизатора тяги.
2. Высверлить измерительное отвер-
стие
A
в трубе дымохода.
3. Выполнить теплоизоляцию трубы
дымохода.
Подключение газохода котла с закрытой камерой сгорания
Перед монтажом проверить, должна ли быть установлена диафрагма уходящих
газов (см. таблицу ниже).
Диафрагма уходящих газов (внутренний
7
)
Вид прокладки Кон-
струк-
тивный
тип
Система
"Воздух -
продукты
сгорания"
24 и 30 кВт
Длина труб
дымохода
7 диа-
фрагмы
мм м мм
Проход через наруж-
ную стену
C
12x
60/100
≤ 1
47
> 1 ≤ 3
–
80/125
≤ 1
41
> 1 ≤ 8
44
C
12
Параллель-
ный адап-
тер
80/80
≤ 4
44
> 4 ≤ 10
46
> 10 ≤ 18
47
Последовательность монтажа
Подключение газохода котла с открытой камерой сгорания
5724 592 GUS
