Viessman VITOPEND 111-W [43/96] Проверка и очистка теплообменника уходящих газов
![Viessman VITOPEND 111-W [43/96] Проверка и очистка теплообменника уходящих газов](/views2/1070150/page43/bg2b.png)
43

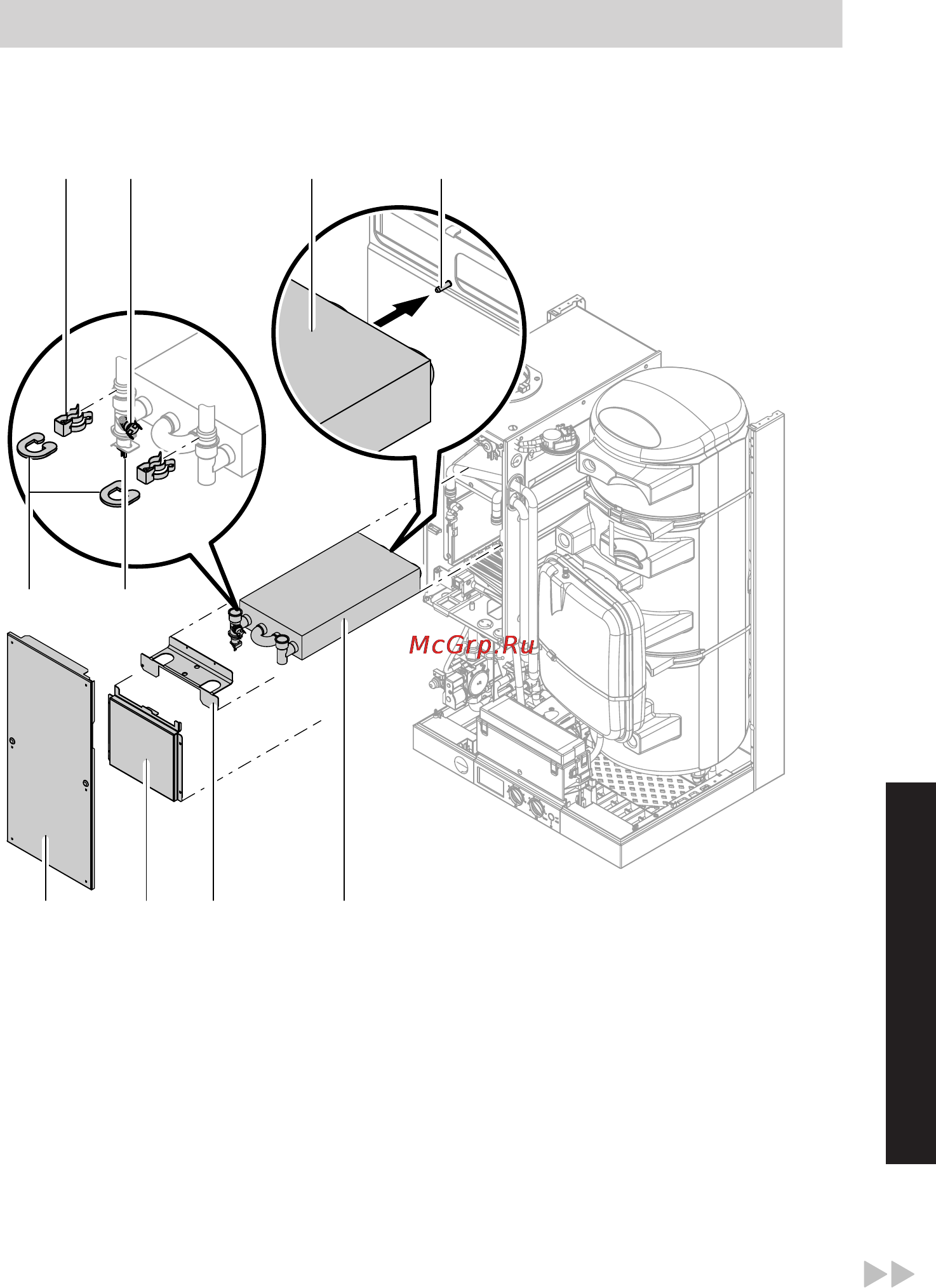

Проверка и очистка теплообменника уходящих газов
ED F G
2x
BC
A HK F
Изображено на примере котла с закрытой камерой сгорания.
1. Отвинтить крышку закрытой
камеры
A
(котел с закрытой каме-
рой сгорания) или экранирующую
панель (котел с открытой камерой
сгорания).
2. Отсоединить штекер от датчика
температуры котла
B
и ограничи-
теля температуры
E
.
3. Отвинтить крышку камеры сгора-
ния
K
.
4. Отсоединить стопор штекерного
соединения
D
от присоедини-
тельной трубы.
Первичный ввод в эксплуатацию, осмотр и техническое обслуживание
Дополнительные сведения об операциях
(продолжение)
5724 592 GUS
