Проверка и очистка горелки

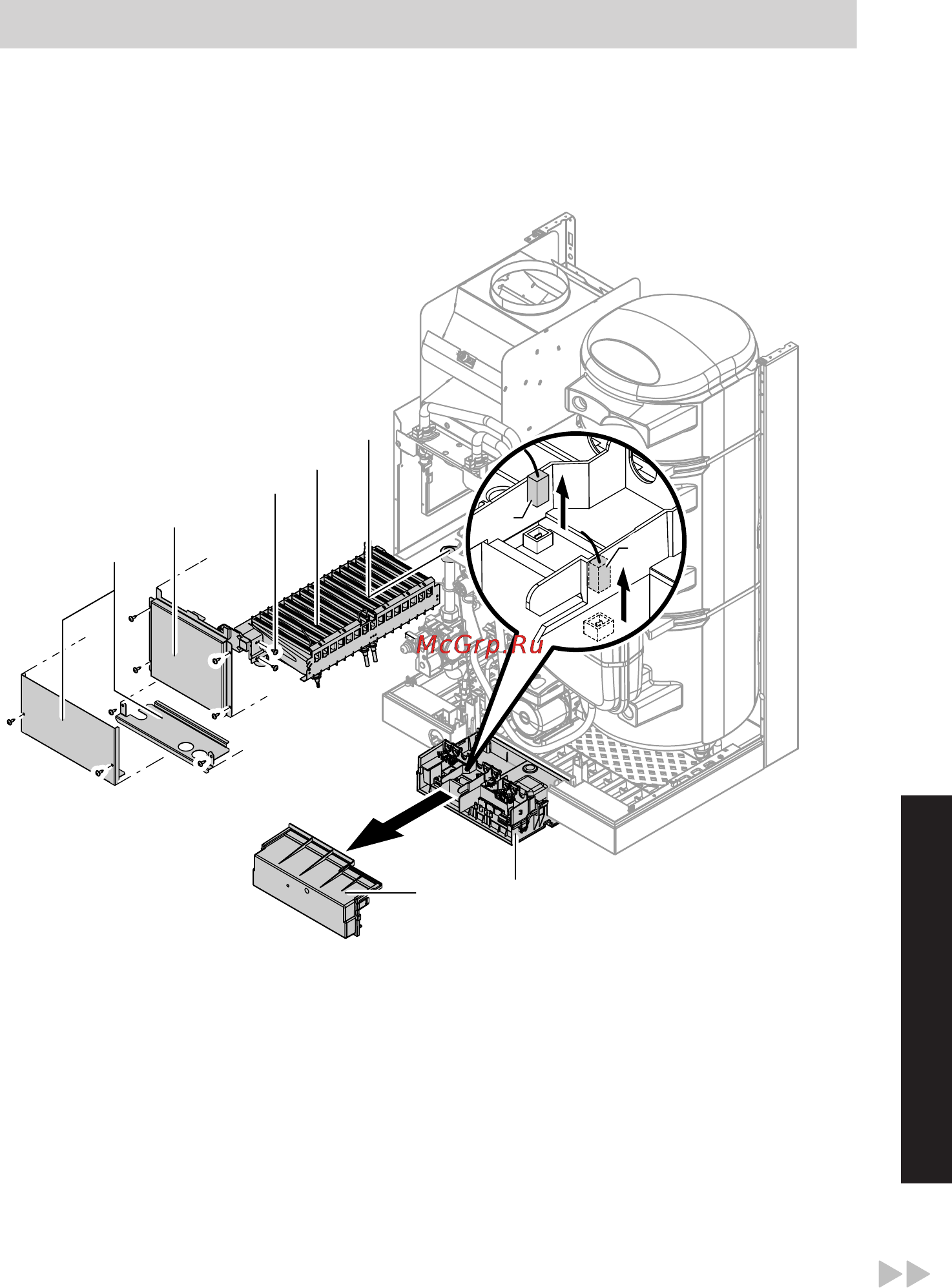

Горелка котла с открытой камерой сгорания
B
C
D
2x
E
F
A G
H
K
01. Выключить сетевой выключатель
на контроллере
G
и обесточить
прибор.
02. Закрыть запорный газовый кран и
принять меры для предотвраще-
ния его несанкционированного
открытия.
03. Отвинтить и снять фронтальную
панель облицовки.
04. Разблокировать крепления
контроллера
G
, откинуть его
вниз и снять крышку
A
(см.
стр. 16).
05.
Отсоединить штекер H кабеля
зажигания и штекер
K
иониза-
ционного кабеля в контроллере.
06. Отсоединить заземляющий про-
вод от горелки
E
.
