Viessman VITOPEND 111-W [62/96] Проверка ограничителя температуры
![Viessman VITOPEND 111-W [62/96] Проверка ограничителя температуры](/views2/1070150/page62/bg3e.png)
62

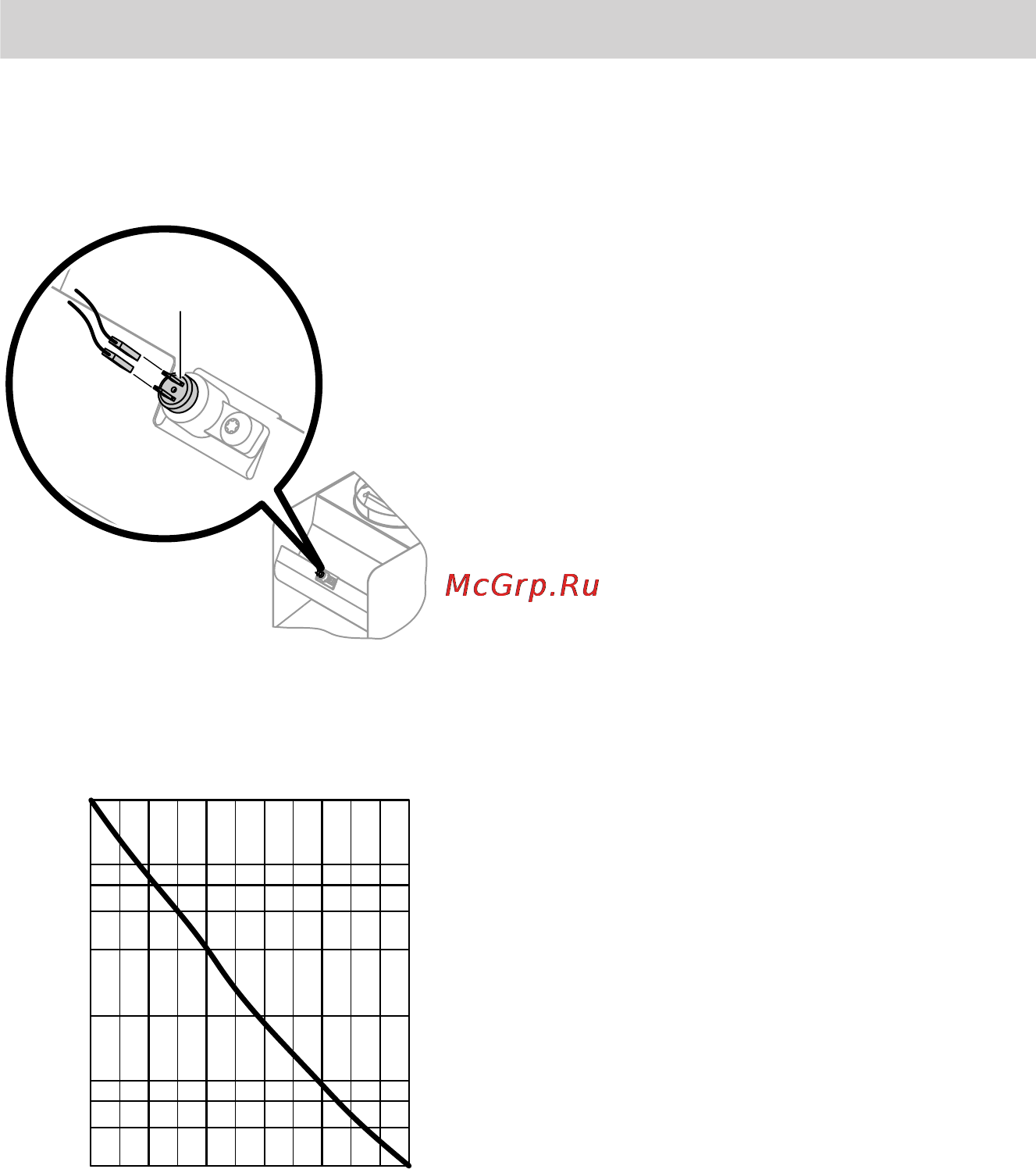

Проверка датчика контроля опрокидывания тяги (только
для котла с открытой камерой сгорания)
A
A
Датчик контроля опрокидывания
тяги
10
1
10 30 50 70 90 110
Температура, °C
0,4
0,6
0,8
2
4
6
8
20
Сопротивление, кОм
1. Отсоединить штекер датчика
контроля опрокидывания тяги.
2. Измерить сопротивление датчика
и сравнить его с кривой.
3. При сильном отклонении заменить
датчик.
Указание
Информацию о проверке функцио-
нирования устройства контроля
опрокидывания тяги см. на
стр. 49.
Проверка ограничителя температуры
Выполнить проверку, после аварийного отключения газовый топочный автомат
до тех пор пока температура котловой воды не опуститься ниже 90 °C.
Устранение неисправностей
Ремонт
(продолжение)
5724 592 GUS
