42
Опорожнение контура ГВС

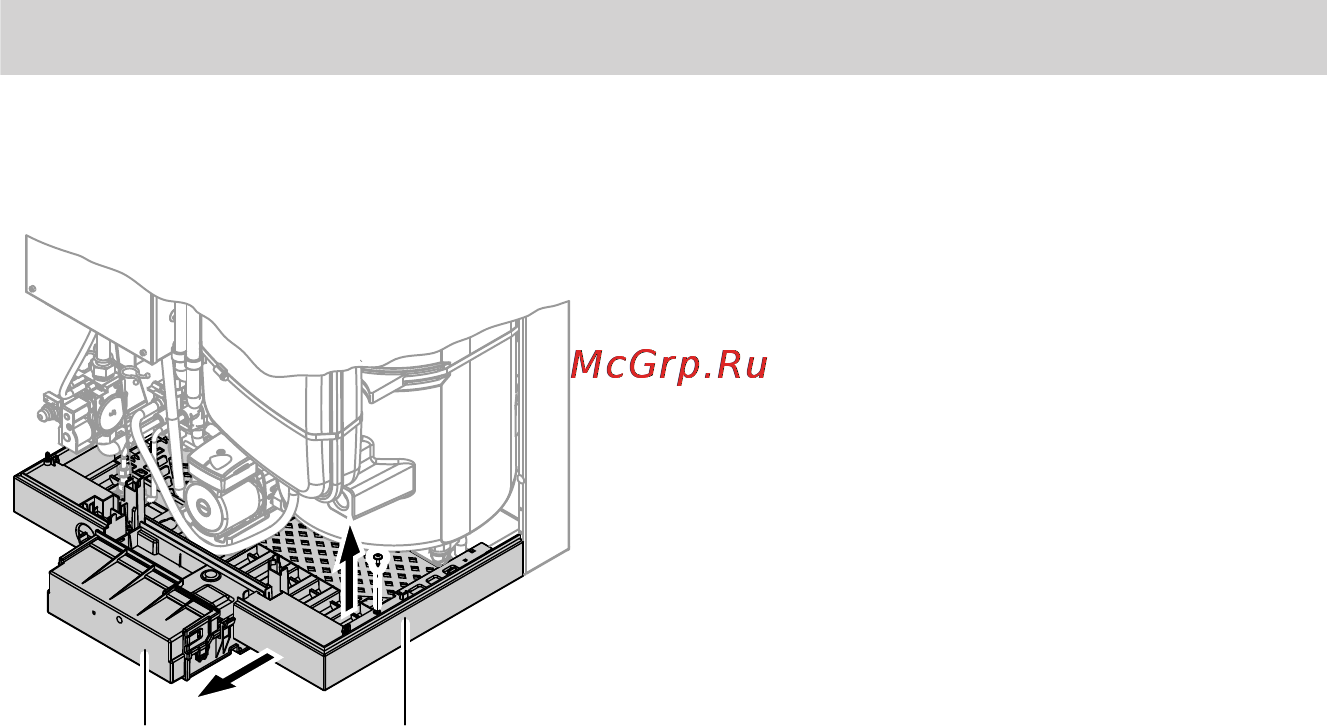

2x
K L
K
Контроллер
L
Опора контроллера
1.
Откинуть контроллер K вниз.
2. Открутить 2 винта и извлечь опору
контроллера
L
по направлению
вперед.
3. Закрыть запорный вентиль трубо-
провода холодной воды
E
и
запорный вентиль подающей
магистрали емкостного водонагре-
вателя
H
.
4.
Открыть кран опорожнения D и не
закрывать, пока не выйдет вся
вода.
5. Закрыть запорный вентиль обрат-
ной магистрали емкостного водо-
нагревателя
F
и открыть колпа-
чок
G
.
Первичный ввод в эксплуатацию, осмотр и техническое обслуживание
Дополнительные сведения об операциях
(продолжение)
5724 592 GUS
