Viessman VITOPEND 111-W [49/96] Инструктаж пользователя установки
![Viessman VITOPEND 111-W [49/96] Инструктаж пользователя установки](/views2/1070150/page49/bg31.png)
49
Проверка устройства контроля опрокидывания тяги (только
для котла с открытой камерой сгорания)
A
A

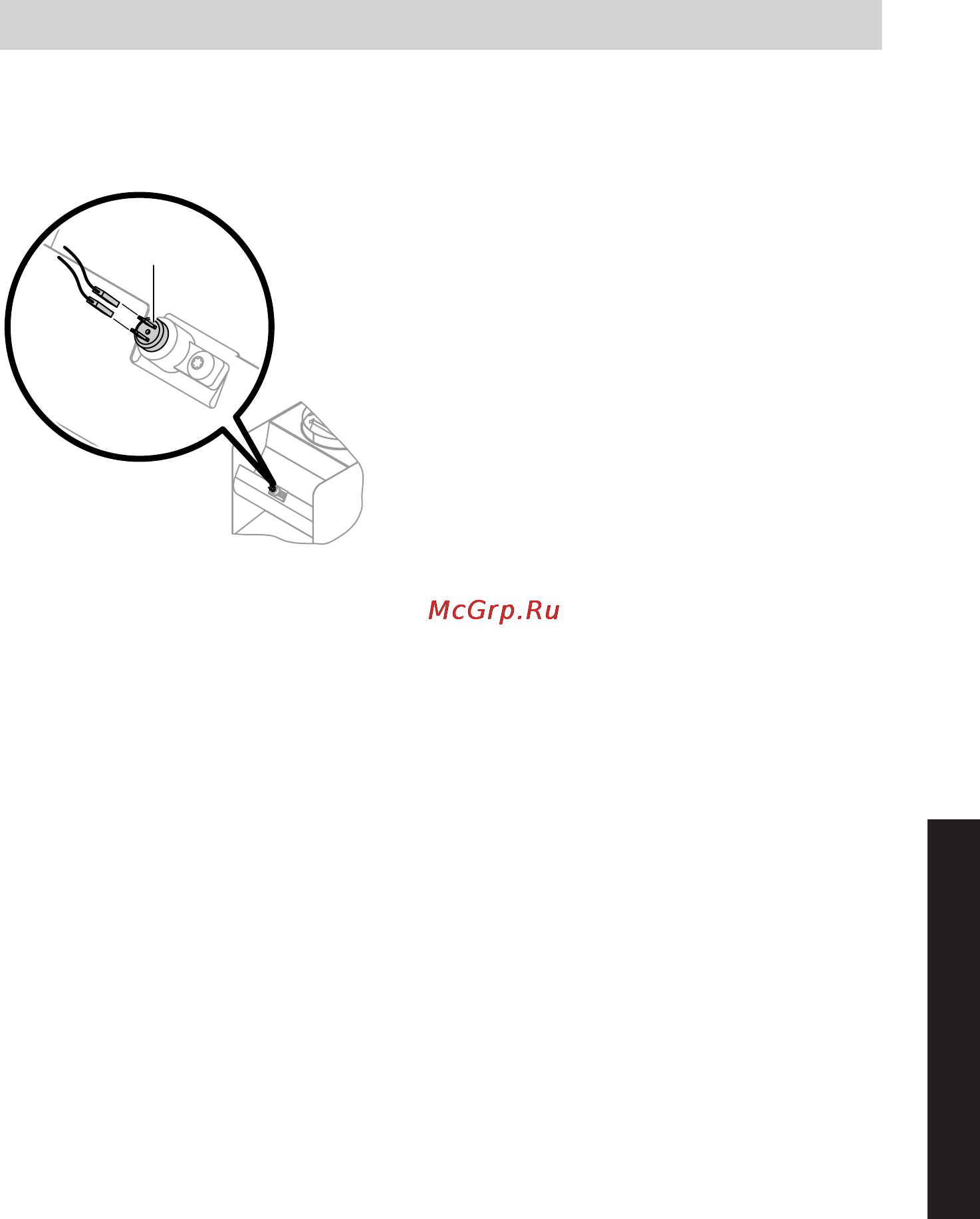

Датчик опрокидывания тяги
1. Снять трубу дымохода со стабили-
затора тяги.
2. Установить фронтальную панель
облицовки.
3. Для проверки функционирования
закрыть присоединительный пат-
рубок трубы дымохода на стабили-
заторе тяги.
4. Ввести в действие водогрейный
котел на максимальной номиналь-
ной тепловой мощности (см.
стр. 29).
Указание
Устройство контроля опрокиды-
вания тяги должно выключить
горелку максимум через 2 мин и
может самостоятельно вклю-
чится по истечении минимум
15 мин. Из соображений техники
безопасности горелка блоки-
руется на 18 - 20 мин.
5. ■ Если отключение устройством
контроля опрокидывания тяги
произойдет позже, чем через
2 мин, проверить положение дат-
чика .
■ Заменить датчик или контроллер
в случае, если:
– устройство контроля опроки-
дывания тяги не выключается,
– горелка не включается,
– датчик подвергся коррозии.
6. Вывести водогрейный котел из
эксплуатации.
7. Вновь открыть присоединитель-
ный патрубок и присоединить
трубу дымохода к стабилизатору
тяги.
Инструктаж пользователя установки
Монтажная фирма обязана передать пользователю установки инструкцию по
эксплуатации и проинструктировать его об управлении установкой.
Первичный ввод в эксплуатацию, осмотр и техническое обслуживание
Дополнительные сведения об операциях
(продолжение)
5724 592 GUS
