Viessman VITOPEND 111-W [29/96] Дополнительные сведения об операция
![Viessman VITOPEND 111-W [29/96] Дополнительные сведения об операция](/views2/1070150/page29/bg1d.png)
29

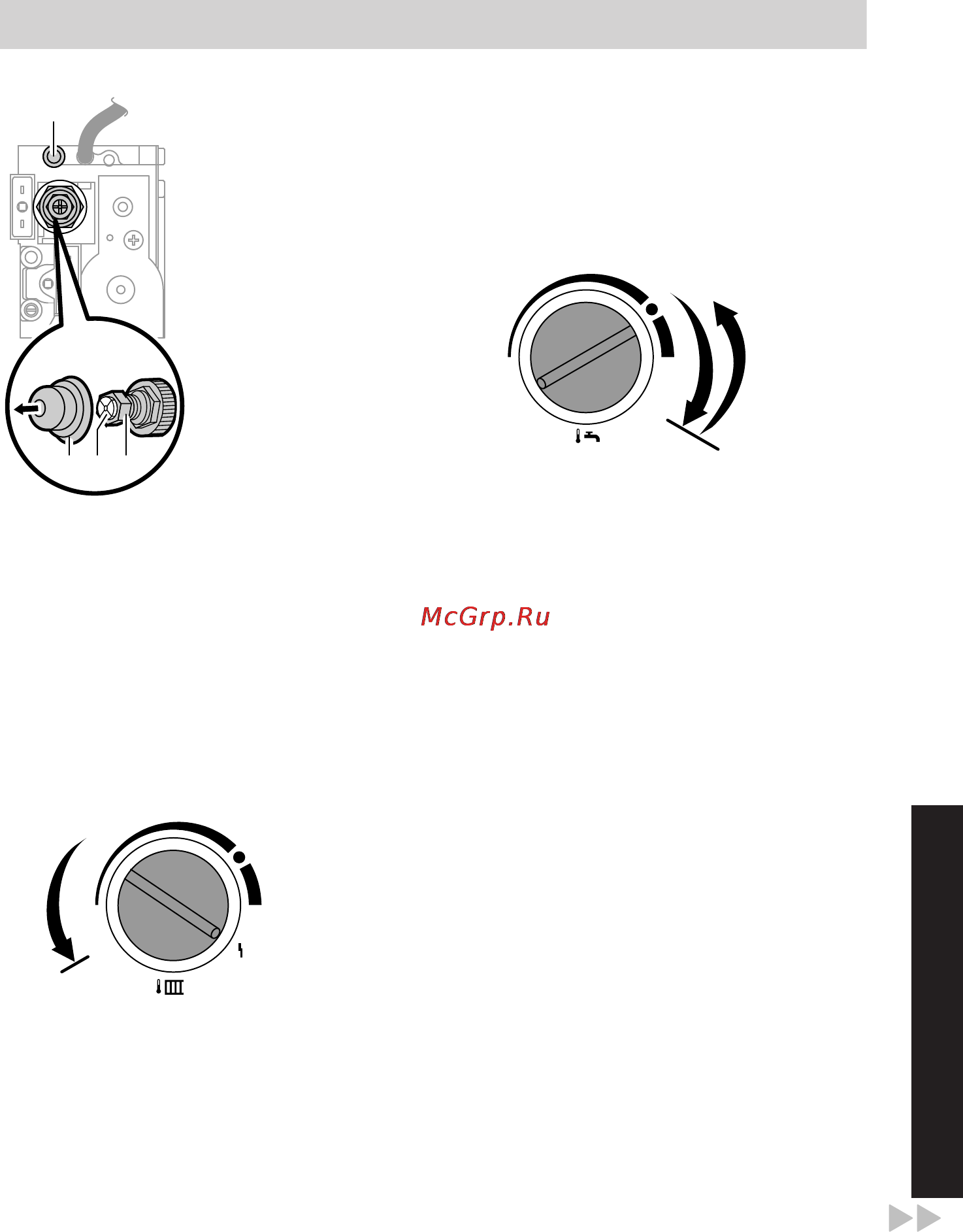

A
B CD
A
Измерительный штуцер
B
Колпачок
C
Винт
D
Винт с крестообразным шлицом
01. Выключить сетевой выключатель
на контроллере (водогрейный
котел выключается).
1
2
3
4
5
6
0
RESET
1
Повернуть ручку настройки
"
tr
" до отказа влево.
02. Закрыть запорный газовый кран.
03. Открутить, не вывинчивая, винт в
измерительном штуцере
A
и
подсоединить манометр.
04. Открыть запорный газовый кран.
Включить сетевой выключатель
на контроллере.
05. Настройка максимальной теп-
ловой мощности:
1
0
2
3
4
5
6
Повернуть ручку настройки "
tw
"
до упора вправо и приблизи-
тельно через 3 с вернуть в пре-
жнее положение.
На дисплее появится "SERV".
Указание
Режим работы на максимальной
мощности прекращается авто-
матически спустя приблизи-
тельно 30 мин или после выклю-
чения/включения электропита-
ния.
06.
Снять колпачок B с газового
комбинированного регулятора.
07. Измерить давление на жиклере
при максимальной тепловой
мощности. В случае отклонения
от значения в приведенной ниже
таблице отрегулировать давле-
ние на жиклере для максималь-
ной тепловой мощности с
помощью винта
C
(размер
ключа 10).
Первичный ввод в эксплуатацию, осмотр и техническое обслуживание
Дополнительные сведения об операциях
(продолжение)
5724 592 GUS
