Viessman VITOPEND 111-W [65/96] Переоборудование для использования другого вида газа
![Viessman VITOPEND 111-W [65/96] Переоборудование для использования другого вида газа](/views2/1070150/page65/bg41.png)
65

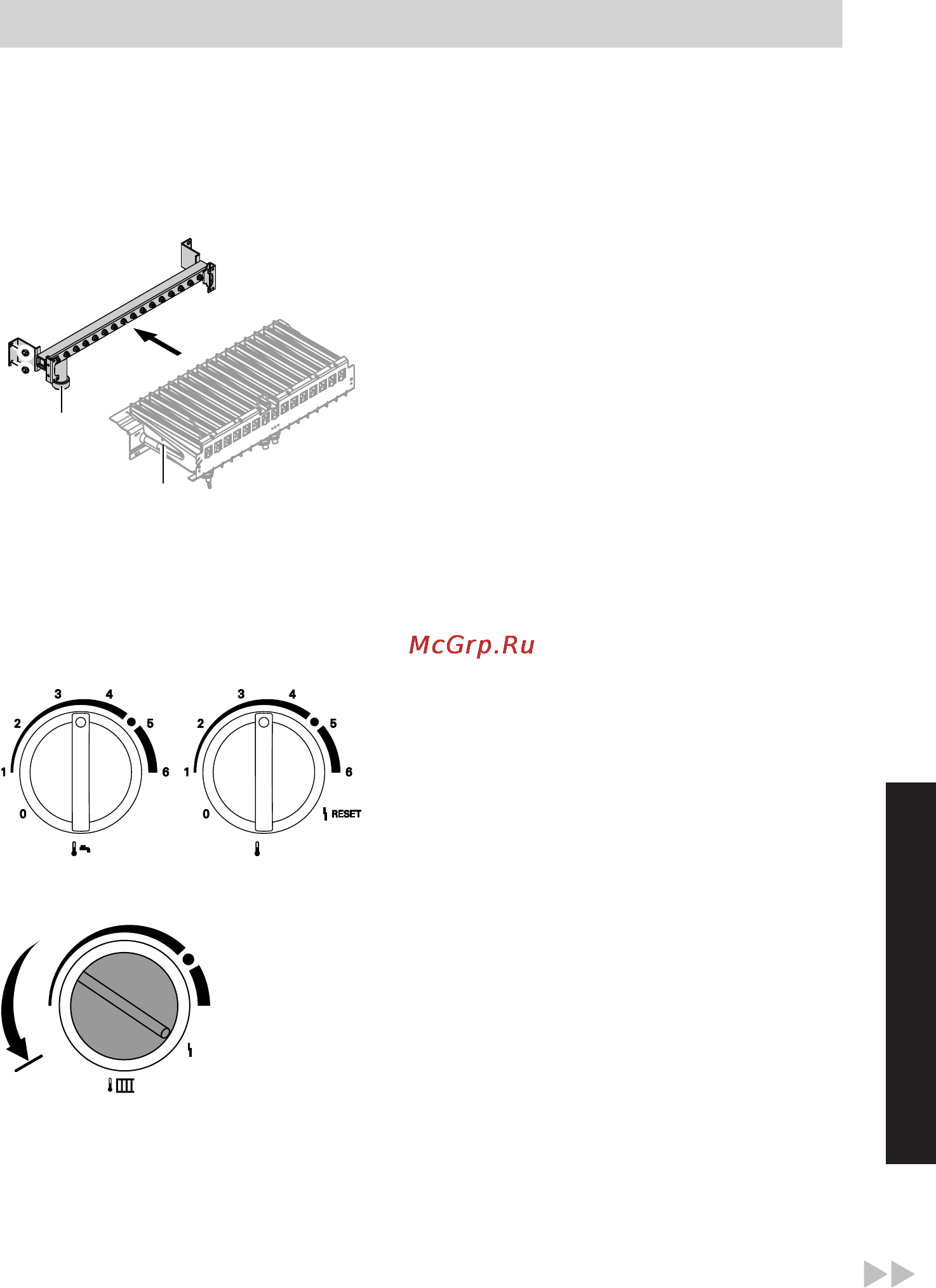

Замена газового распределительного коллектора
1. Демонтировать горелку, см.
стр. 35.
A
B
2. Отвинтить газовый распредели-
тельный коллектор
A
для сжи-
женного газа с горелки
B
и заме-
нить его газовым распределитель-
ным коллектором для природного
газа.
3. Выполнить монтаж горелки в
обратной последовательности.
Перенастройка вида газа на контроллере
1. Включить сетевой выключатель.
r
2. Одновременно переместить обе
ручки настройки "
tw
" и "
tr
" в
среднее положение.
На дисплее появляется "SERV".
1
2
3
4
5
6
0
RESET
1
3. В течение 2 с повернуть ручку
настройки "
tr
" влево до упора.
На дисплее мигает "
A
" и устано-
вленное значение.
Переоборудование для использования другого вида газа
Переоборудование с сжиженного газа на природный газ
5724 592 GUS
Сервис
