32
Номинальная тепловая
мощность
кВт 10,5 12 15 18 21 24 29,6
Давление на жиклере при
динамическом давлении
30/37/50 мбар
Газ ø
жиклера,
мм
Сжиженный
газ Р
0,85 мбар 2,6 3,6 5,6 8,1 11,1 15,2 22
Указание
Приведенные в таблицах значения
давления газа на жиклере действи-
тельны при следующих условиях
окружающей среды:
■ Давление воздуха: 1013 мбар
■ Температура: 15 °C
Число Воббе см. на стр. 26.

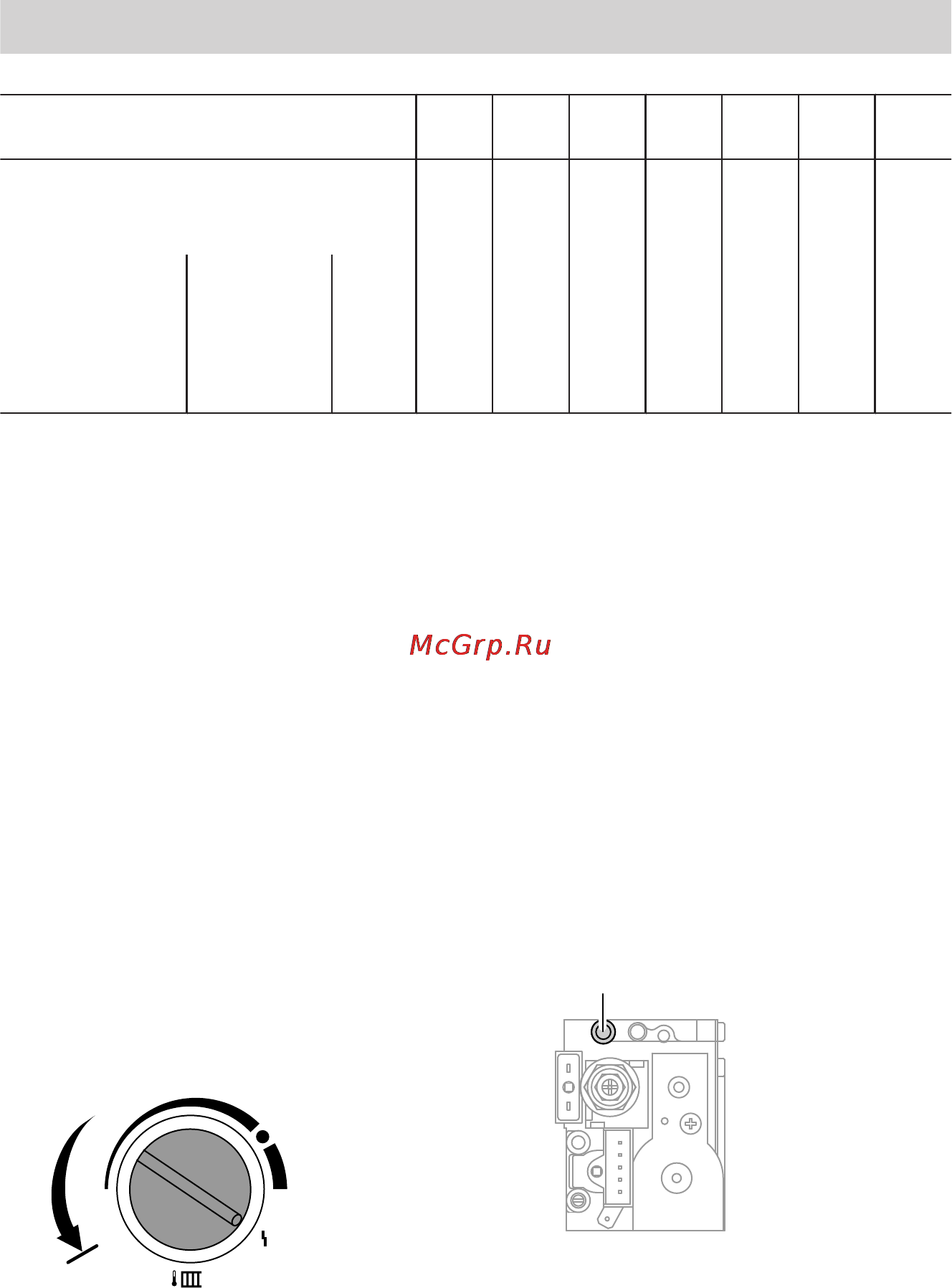

Настройка максимальной тепловой мощности
Указание
В режиме отопления максимальная тепловая мощность может быть огра-
ничена. Ограничение настраивается через диапазон модуляции.
01. Выключить сетевой выключатель
на контроллере (водогрейный
котел выключается).
02.
1
2
3
4
5
6
0
RESET
1
Повернуть ручку настройки
"
tr
" до отказа влево.
03.
A
Открутить, не вывинчивая, винт в
измерительном штуцере
A
и
подсоединить манометр.
Первичный ввод в эксплуатацию, осмотр и техническое обслуживание
Дополнительные сведения об операциях
(продолжение)
5724 592 GUS
