68

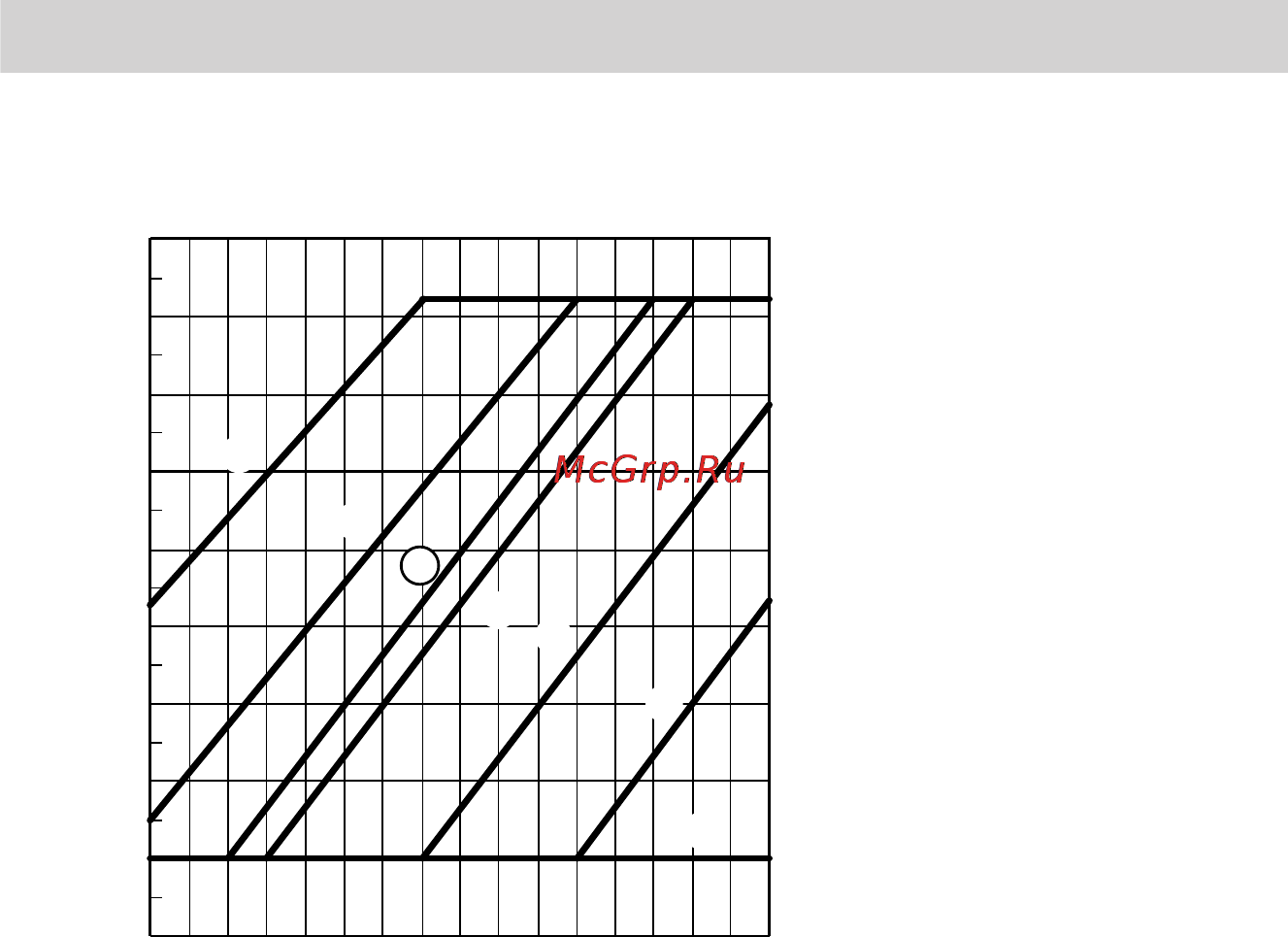

Кривая отопления контроллера для погодозависимой теплогенерации
Наружная температура, °C
Темп. котловой воды или
температура подачи, °C
75
70
65
60
55
50
45
0 -5 -10 -15 -205101520
40
35
A
C
D
E
F
G
80
B
Настройка ручки настройки "tr"
A
= 1
B
= 2
C
= 3
D
= 4
E
= заводские настройки
F
= 5
G
= 6
Функция защиты от замерзания
Функция защиты от замерзания воз-
можна только при подключенном дат-
чике наружной температуры.
Функция защиты от замерзания акти-
вируется при наружной температуре
< 5°C. Горелка включается, и темпе-
ратура котловой воды поддержи-
вается на 20 °C.
Контроллер
Описание функционирования
(продолжение)
5724 592 GUS
