46
Проверить давление на входе мем-
бранного расширительного бака для
теплоносителя или для воды контура
ГВС на измерительном ниппеле, при
необходимости дополнить.
Проверка герметичности деталей газового тракта при рабо-
чем давлении
Опасность
Утечка газа может стать причи-
ной взрыва.
Проверить герметичность
деталей газового тракта.

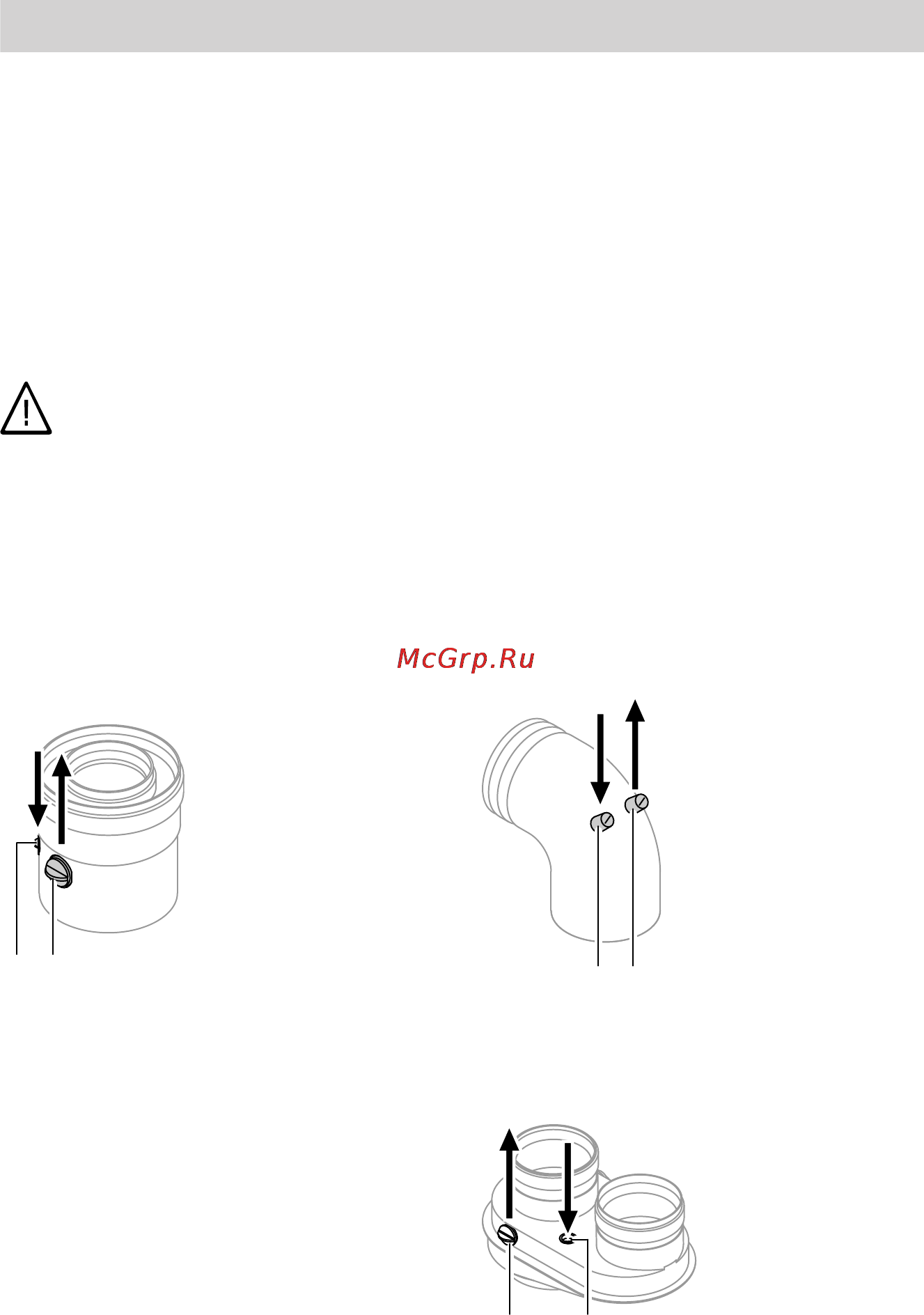

Измерение содержания вредных веществ в уходящих газах
Коаксиальный присоединитель-
ный элемент котла
BA
A
Продукты сгорания
B
Приточный воздух
Присоединительное колено котла
BA
Параллельный присоединитель-
ный элемент котла
A B
Первичный ввод в эксплуатацию, осмотр и техническое обслуживание
Дополнительные сведения об операциях
(продолжение)
5724 592 GUS
